Questões de Arquitetura da Fundação Universa (FUNIVERSA)

Em um sistema de distribuição indireta de água, a tubulação originada no reservatório superior, da qual as colunas de distribuição se derivam, recebe o nome de

• A. alimentador predial.
• B. coluna de ventilação.
• C. tubo de queda.
• D. ramal.
• E. barrilete.

Em relação ao espaço físico para o uso do solo urbano e as correspondentes definições afins, assinale a alternativa correta.

• A.

  Espaço físico adaptado corresponde ao lote ou à gleba cuja conformação e(ou) composição tenha sido modificada fisicamente, para permitir a utilização para atividades humanas.

• B.

  Unidade residencial completa é aquela em que as instalações sanitárias e(ou) cozinha são inexistentes ou de uso não exclusivo para as pessoas que habitam a unidade.

• C.

  Comercial é uma categoria de uso que pode ser subdivida em gestão, atendimento e equipamento/infraestrutura.

• D.

  Lazer, recreação e conservação ambiental são finalidades do uso circulação.

• E.

  Usos do tipo residencial são aqueles que apresentam os mais altos índices de incomodidade.

Em uma instalação predial de esgotos sanitários, o tubo de queda é

• A. o conjunto de tubulações que recebem os efluentes de um desconector e os encaminham para um ramal de esgoto.
• B. a tubulação vertical que recebe efluentes de um ou mais ramais de esgoto, provenientes de pavimentos elevados de uma edificação, e os encaminha a um subcoletor de esgoto.
• C. a tubulação permanentemente provida de uma barreira líquida interna, de nível constante, destinada a vedar a passagem de gases no sentido oposto ao escoamento do esgoto.
• D. o trecho de tubulação desprovido de desconector que recebe diretamente os efluentes de um aparelho sanitário e os encaminha para um desconector.
• E. um tubo de inspeção provido de dispositivo para acesso instalado em uma caixa dotada de tampa de vedação, cujas dimensões internas permitem acesso humano.

Para a elaboração de projetos de edificações, devem ser seguidas algumas premissas para fins de racionalidade e economicidade dos processos. A esse respeito, julgue os itens a seguir.

I A coordenação geral das atividades técnicas de projeto de edificação deve ser feita em função das determinações do projeto de estrutura.

II As determinações e representações (desenhos e textos) do projeto de estrutura, em todas as suas etapas, devem ser estabelecidas objetivando a coordenação e a conformidade das demais atividades técnicas que compõem o projeto da edificação.

III A elaboração do projeto de arquitetura deve ser orientada, em cada uma das suas etapas, por informações de referência a utilizar, informações técnicas a produzir e documentos técnicos a apresentar.

 Assinale a alternativa correta.

• A.

  Nenhum item está certo.

• B.

  Apenas o item I está certo.

• C.

  Apenas o item II está certo.

• D.

  Apenas o item III está certo.

• E.

  Todos os itens estão certos.

Para execução das fundações de uma obra civil, foi adotado o seguinte procedimento:

• Com uso de um pilão, cravou-se um tubo de aço, com a ponta obturada por uma bucha de concreto seco, comprimida contra as paredes do tubo. Os golpes do pilão arrastaram o tubo, de forma que penetrasse no solo e impedisse a entrada de solo ou água em seu interior.

• Ao se atingir a camada desejada, prendeu-se o tubo e expulsou-se a bucha com golpes de pilão. A força dos golpes fez que a bucha ficasse fortemente pressionada contra o terreno, alargando a base da fundação.

• Executada a base, colocou-se a armadura, procedendose à concretagem do fuste em camadas fortemente socadas. À medida que a concretagem prosseguia, retirava-se o tubo, com o cuidado de se manter uma quantidade suficiente de concreto para impedir a entrada de água e de solo na fundação.

O procedimento descrito caracteriza a execução de fundação do tipo

• A. tubulão a céu aberto.
• B. estacas tipo Franki.
• C. sapatas corridas.
• D. estacas tipo Strauss.
• E. estacas tipo Mega.

Os documentos típicos de um projeto executivo são

• A.

  perspectiva, maquete e análise preliminar de custos.

• B.

  croquis e estudo preliminar.

• C.

  heliográfica, xerográfica, microfilmagem e sistema fotográfico.

• D.

  eixos do projeto, sistema estrutural e indicação de cotas verticais.

• E.

  plantas (incluindo locação), cortes, fachadas, detalhamentos, discriminação técnica, especificações e lista de materiais.

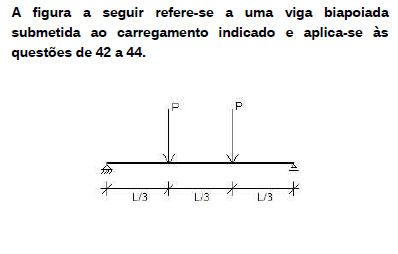

O valor do esforço cortante na seção situada no centro do vão é

• A. P.
• B. P/3.
• C. 2P.
• D. 0 (zero).
• E. 2P/L.

Assinale a alternativa que contém elemento que não está diretamente inserido no grupo de itens componentes das instalações mecânicas de uma edificação.

• A.

  automação predial

• B.

  elevadores e monta-cargas

• C.

  ventilação ou condicionamento do ar

• D.

  equipamentos de coleta e tratamento de lixo

• E.

  equipamentos, tubulações, controles e proteções para ar comprimido, vácuo e oxigênio

O valor do momento fletor no centro do vão é

• A. PL²/8.
• B. PL/3.
• C. PL.
• D. 2PL/3.
• E. PL²/3.

A respeito do cronograma físico-financeiro para projetos de edificações (arquitetura), assinale a alternativa correta.

• A.

  O software AutoCAD é o mais indicado para a elaboração dos gráficos de um cronograma físico-financeiro para projetos de edificação.

• B.

  Os aplicativos de geoprocessamento, criados para uso em cronogramas físico-financeiros, permitem o acompanhamento dos percentuais realizados das atividades técnicas de um projeto.

• C.

  São exemplos de atividades técnicas do projeto, identificadas no cronograma físico-financeiro, topografia, sondagem, arquitetura e estrutura.

• D.

  Em um cronograma físico-financeiro, a sigla PB-ARQ se refere à etapa de elaboração das plantas baixas do projeto de arquitetura.

• E.

  O objetivo fundamental de um cronograma físico-financeiro é apresentar a sequência das etapas das atividades técnicas por meio de fluxograma que registre as suas interdependências, atributos físicos e de duração.
