Considere o objeto em perspectiva, na figura 1, e suas projeções, na figura 2. Acerca dessas projeções, é correto afirmar que

• A. a posição relativa das vistas mostra que o objeto está no primeiro diedro e que a sua vista lateral direita e a superior estão incorretas.
• B. a posição relativa das vistas mostra que o objeto está no terceiro diedro e que a sua vista lateral esquerda e a posterior estão incorretas.
• C. a posição relativa das vistas mostra que o objeto está no terceiro diedro e que a sua vista está correta.
• D. a posição relativa das vistas mostra que o objeto está no primeiro diedro e que a sua vista lateral direita e a inferior estão incorretas.
• E. a posição relativa das vistas mostra que o objeto está no primeiro diedro e que a sua vista posterior e a lateral direita estão incorretas.

Os objetos tridimensionais podem ser representados por meio de desenhos projetivos. Conforme normas técnicas, os dois sistemas de representação pelos quais esses desenhos específicos podem ser realizados são

• A. sistema projetivo e sistema de axonométrico.
• B. sistema perspectivo e sistema em projeções ortogonais.
• C. sistema de projeções ortogonais e sistema de vistas.
• D. sistema de vistas ortogonais e sistema de projeções cilíndricas.
• E. sistema perspectivo e sistema axonométrico cônico.

Considerando que o desenho projetivo é a representação gráfica de um objeto em um plano, os elementos básicos e necessários da projeção são

• A. objeto, linha de visada, raios projetantes, centro de projeção.
• B. ponto de vista, projetantes, linhas de chamada, plano de projeção.
• C. objeto, ponto de vista, linha projetante, centro de projeção.
• D. plano de projeção, objeto, raios projetantes, centro de projeção.
• E. projetantes, centro de projeção, plano de projeção, figura projetada.

A figura acima apresenta as projeções de um segmento de reta (A)(B) situada no espaço. Acerca das representações dessa reta pelo método da dupla projeção, criado por Gaspar Monge, é correto afirmar que

• A. a projeção horizontal AB da reta corta a linha de terra e mostra que a reta no espaço (A)(B) intercepta o plano horizontal de projeção.
• B. o desenho é uma épura que contém as duas representações da reta, cujas extremidades (A) e (B) estão situadas, respectivamente, no primeiro e no segundo diedros.
• C. as linhas de projeção AA’ e BB’ estão perpendiculares à linha do horizonte, indicando os pontos em que o segmento de reta (A)(B) interceptam os dois planos de projeção.
• D. a horizontal que perpassa o desenho é conhecida como linha de terra e não pode ser suprimida, pois é ela que define o eixo de rebatimento dos planos.
• E. o ponto (A) possui afastamento negativo e cota positiva, e o ponto (B) possui afastamento e cota positivos.

Em relação aos elementos de projeção, é correto afirmar que

• A. as linhas projetantes cônicas são preferencialmente utilizadas no sistema diédrico.
• B. no terceiro diedro, o objeto está posicionado entre o plano de projeção e o centro de projeção.
• C. na projeção isométrica, as projetantes são perpendiculares ao plano de projeção.
• D. na projeção oblíqua, os raios projetantes são ortogonais em relação ao plano de projeção.
• E. em projeção cônica, a projeção dos objetos é sempre maior que o próprio objeto.

Assinale a alternativa correta com relação aos fundamentos do sistema axonométrico ortogonal.

• A. A axonometria constrói projeções a partir de projetantes paralelas, e o objeto projetado deve ter um dos seus eixos paralelo a um plano de projeção.
• B. Esse tipo de perspectiva é resultante da projeção cilíndrica de um objeto, que deve estar posicionado com sua face frontal paralela ao plano vertical.
• C. A axonometria é o sistema de representação ortogonal no qual os três eixos de suas dimensões estão oblíquos em relação aos planos de projeção.
• D. As projeções axonométricas isométricas, também chamadas de desenhos isométricos, possuem o mesmo coeficiente de redução nos três eixos.
• E. As projeções axonométricas podem ser de quatro tipos: cavaleira, isométrica, dimétrica e trimétrica, conforme o ângulo de suas projetantes com os planos.

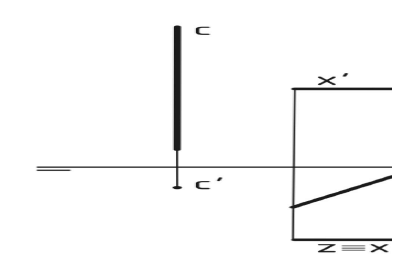

A figura acima mostra as representações de alguns segmentos de retas. Considere as projeções e assinale a alternativa correta.

• A. (c) e (m) são retas verticais, coplanares e paralelas entre si.
• B. (z) é uma reta de perfil, e seu ângulo em relação ao plano horizontal está em verdadeira grandeza.
• C. (x) é uma reta horizontal, e sua projeção vertical está em verdadeira grandeza.
• D. As retas (z) e (x) são coplanares e concorrentes.
• E. (c) é perpendicular ao plano horizontal de projeção e reversa em relação a (x).

Todo desenho projetivo ortogonal tem por fundamento teórico a geometria descritiva. Acerca da geometria descritiva, assinale a alternativa correta.

• A. A interseção entre o plano de projeção vertical e o plano de projeção horizontal define uma linha chamada de linha do horizonte.
• B. Os planos de projeção vertical, horizontal e de perfil, perpendiculares entre si, dividem o espaço em oito quadrantes, chamados diedros.
• C. Todo objeto ocupa uma posição no espaço, podendo cada elemento geométrico ter apenas uma projeção, no caso de pontos e retas de topo, ou duas, no caso dos demais.
• D. A projeção vertical e a horizontal relativas aos pontos geométricos no espaço estarão sempre dispostas em uma linha de chamada paralela à linha de terra.
• E. A geometria descritiva divide o espaço em quadrantes, chamados de diedros, que são definidos a partir da interseção entre o plano de projeção vertical e o de projeção horizontal.

Acerca da perspectiva mostrada na figura acima, é correto afirmar que

• A. essa representação é dita isométrica, e os eixos x, y e z terão escorçamento de 0,816 se α e β forem iguais.
• B. estarão em verdadeira grandeza se as projeções das arestas forem reduzidas pelo coeficiente de 2/3.
• C. as arestas do objeto serão linhas isométricas se α e β forem iguais a 32,15°.
• D. o ângulo β está em VG e mostra o ângulo que o eixo y faz com o plano horizontal de projeção.
• E. o símbolo no canto inferior direito mostra as projeções dos eixos y e z e informa que estes formam um ângulo de 60º.

A perspectiva chamada de cavaleira tem construção rápida e é muito conveniente para

• A. representar objetos de pequenas dimensões e aqueles que possuam circunferências na sua vista principal.
• B. fazer a perspectiva realista de um edifício ou de algum objeto cujas dimensões são bastante desproporcionais entre si.
• C. representar objetos que possuam detalhes irregulares ou circunferências nas suas faces de escorçamento.
• D. traçar a perspectiva de um objeto cilíndrico, como eixos, posicionando-os paralelamente ao plano de projeção.
• E. representar objetos que possuam grande profundidade, dispondo tal dimensão perpendicular ao plano de projeção.
