Questões de Artes da Universidade de Pernambuco (UPE / UPENET / IAUPE)

Analise a peça abaixo em perspectiva e suas projeções ortogonais e assinale em que diedro ela está representada.

• A.

  1º diedro.

• B.

  2º diedro.

• C.

  3º diedro.

• D.

  4º diedro.

• E.

  1º e 4º diedros.

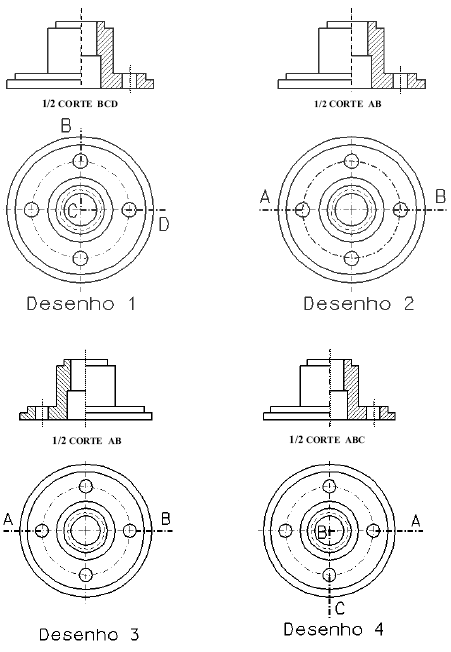

Nos desenhos abaixo, está representada uma peça simétrica em suas duas projeções e seus respectivos cortes.

Assinale qual das representações está correta.

• A.

  Desenho 1.

• B.

  Desenho 2 e 3.

• C.

  Desenho 3.

• D.

  Desenho 4.

• E.

  Todas as alternativas estão corretas.

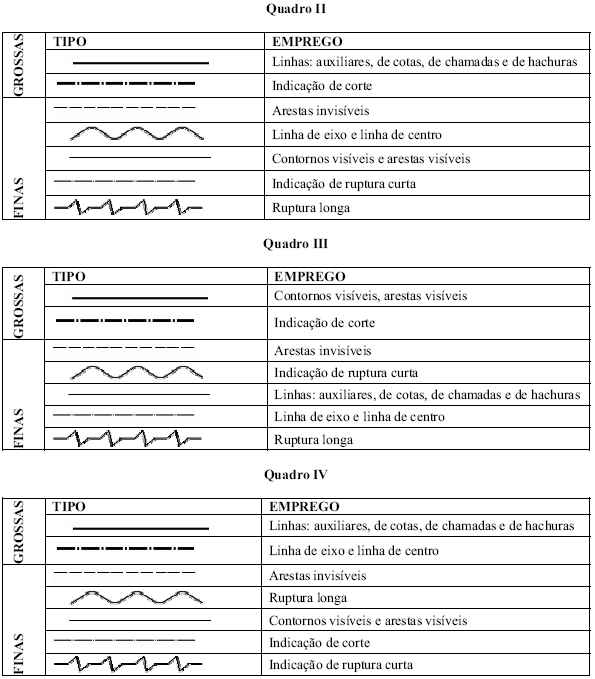

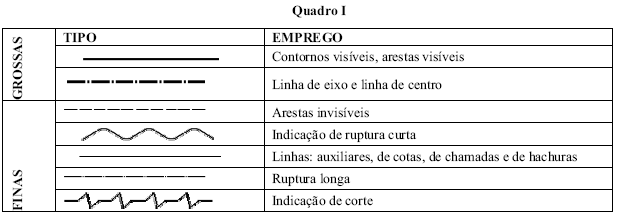

Analise os quadros abaixo e escolha aquele(s) em que todas as informações referentes a TIPOS e EMPREGOS estão corretas.

• A.

  I e II.

• B.

  II

• C.

  III.

• D.

  IV.

• E.

  III e IV.

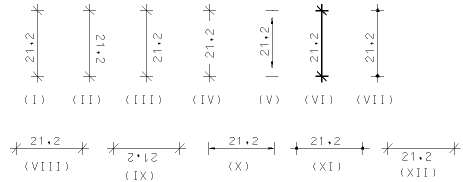

Analise as cotas abaixo.

Assinale a única opção na qual todas as formas de cotagem estão corretas.

• A.

  I, III, VII, VIII, XI.

• B.

  I, VII, VIII, X, XI.

• C.

  I, VI, VII, VIII, X, XI.

• D.

  I, IV, VII, X, XI.

• E.

  I, II, III, VI, IX.

Define-se ESCALA como a razão

• A.

  do desenho.

• B.

  de convenção do desenho e do objeto.

• C.

  ou relação de semelhança entre o desenho e o objeto.

• D.

  real do desenho.

• E.

  real do objeto.

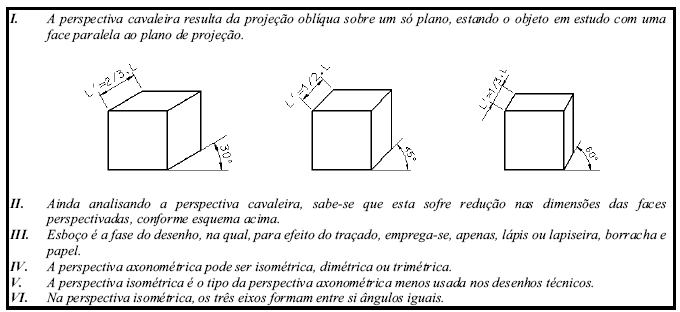

Observe as afirmativas abaixo:

Escolha a alternativa correta.

• A.

  Todas as afirmativas estão corretas.

• B.

  Apenas a afirmativa V é incorreta.

• C.

  Apenas as afirmativas I, II e VI são corretas.

• D.

  Apenas as afirmativas III, IV e V são corretas.

• E.

  São incorretas as afirmativas I e IV.

Dada a peça em perspectiva, qual dos itens representa a projeção desta no 1º diedro (Sistema Mongeano)

• A.





• B.
• C.
• D.
• E.

Uma peça foi desenhada dentro de um formato A2 e em escala 1:25. Este desenho é, em seguida, reduzido por fotografia para um formato A4. Pergunta-se:

Escolha a alternativa correta.

• A.

  1:4 – 1:75 – 8cm

• B.

  1:50 – 1:4 – 8cm

• C.

  8,4cm – 1:40 – 1:20

• D.

  1:4 – 1:50 – 8,4cm

• E.

  8cm – 1:75 – 1:50

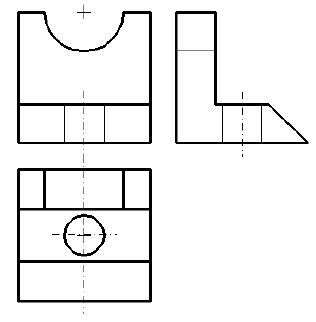

Na representação das projeções ortogonais, no 1º diedro, de uma peça, assinale a alternativa correta.

• A.

  A vista frontal.

• B.

  A vista lateral.

• C.

  As vistas superior e lateral.

• D.

  A vista superior.

• E.

  Todas as vistas estão incorretas.

Analise as afirmativas abaixo.

Assinale a alternativa correta.

• A.

  Apenas I e II estão corretas.

• B.

  Apenas a III está correta.

• C.

  Apenas a II está correta.

• D.

  Apenas II e III estão corretas.

• E.

  Todas as afirmativas estão corretas.
