Questões sobre Modelo de Entidade-Relacionamento

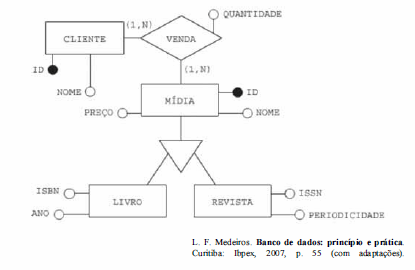

Com base na figura acima, que apresenta um diagrama do modelo entidade relacionamento no contexto de um sistema de livraria, julgue os itens que se seguem, acerca de diagramas entidaderelacionamento em modelagem de dados.

No modelo apresentado na figura, as entidades LIVRO e REVISTA herdam o relacionamento VENDA que existe com CLIENTE e os atributos PREÇO, ID e NOME da entidade MÍDIA.

• C. Certo
• E. Errado

Com relação a modelagem de dados, diagramas entidaderelacionamento e mapeamento para modelo relacional, julgue os itens seguintes.

Em um modelo entidade relacionamento, os tipos de relacionamento são representados, explicitamente, por dois atributos A e B — sendo um a chave primária, e outro, a chave estrangeira (sob o mesmo domínio) — inseridos em duas relações S e T.

• C. Certo
• E. Errado

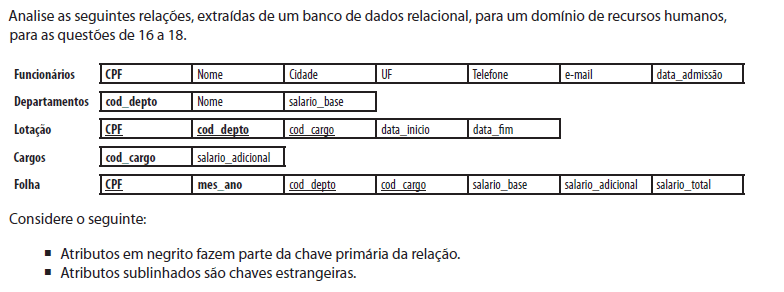

Pode-se inferir que as relações de Funcionários e Departamentos possuem um relacionamento, modelado na relação Lotação, do tipo:

• A.

  1 pra 0

• B.

  1 pra 1

• C.

  1 pra N

• D.

  N pra 1

• E.

  N pra N

A principal função do protocolo ICMP é:

• A.

  Realizar o ping entre diferentes computadores

• B.

  Auxiliar o protocolo TCP no controle na camada de transporte e envio de pacotes TCP.

• C.

  Auxiliar o protocolo IP no controle na camada de rede e envio de datagramas IP.

• D.

  Auxiliar o protocolo UDP no controle na camada de transporte e envio de pacotes UDP.

• E.

  Auxiliar o protocolo UDP no controle na camada de rede e envio de datagramas UDP.

Julgue os itens seguintes, acerca de fundamentos de administração de dados e normalização.

O modelo entidade relacionamento, que permite a projeção do esquema de dados, é restringido pelas características do sistema de banco de dados. Em função disso, esse modelo depende de considerações sobre armazenamento e eficiência.

• C. Certo
• E. Errado

Julgue os itens seguintes, acerca de fundamentos de administração de dados e normalização.

Do modelo da figura abaixo depreende-se que um professor não pode ministrar mais de uma disciplina para um mesmo aluno.

• C. Certo
• E. Errado

Sobre cardinalidade na modelagem entidade-relacionamento, considere:

I. No relacionamento 1:1 cada entidade só pode se relacionar com uma entidade do outro conjunto. No relacionamento 1:N cada entidade do primeiro conjunto pode se relacionar com apenas uma entidade do segundo conjunto, mas as entidades do segundo conjunto podem se relacionar com várias entidades do primeiro conjunto.

II. Na notação de par ordenado, (0,1):(1,N) o primeiro número do par indica a cardinalidade mínima e o segundo a máxima. A cardinalidade mínima indica uma exigência da participação de uma instância da entidade em relacionamentos.

III. No relacionamento N:M qualquer número de relacionamentos é válido. Podem indicar várias coisas, como eventos, contratos, acordos, ligações temporárias como empréstimos e aluguéis etc.

É correto o que consta em

• A.

  II e III, apenas.

• B.

  I, II e III.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I e II, apenas.

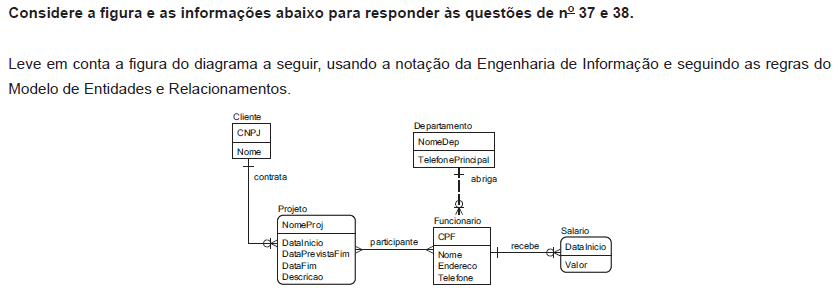

A partir do diagrama, conclui-se que

• A. dois funcionários não podem receber um salário de um mesmo valor.
• B. dois funcionários não podem receber salários com a mesma data início.
• C. um funcionário pode ser abrigado por dois departamentos.
• D. um funcionário pode ser participante de dois projetos.
• E. um projeto pode ser contratado por dois clientes.

Analise as sentenças abaixo, as quais discutem as principais restrições que podem ser expressas no modelo de dados relacional.

I. Restrições de domínio são impostas para garantir que os valores nas colunas sejam atômicos e que respeitem os tipos de dados das colunas.

II. Restrição de integridade de entidade diz respeito à garantia de que toda linha em uma tabela deve ser única.

III. A restrição de integridade referencial garante que determinadas colunas em uma tabela sejam iguais às colunas que compõem a chave primária de outra tabela ou da própria tabela.

IV. A restrição de chave estabelece que nenhum valor de chave primária pode ser vazio.

Estão CORRETAS as afirmativas:

• A.

  I e III.

• B.

  II e III.

• C.

  I e IV.

• D.

  III e IV.

Considere um diagrama de entidade-relacionamento com a entidade EMPREGADO, cujos atributos são MATRICULA, NOME-EMPREGADO, RUA, CIDADE (sendo MATRICULA a chave) e com a entidade DEPENDENTE fraca, com os atributos NOME-DEPENDENTE e PARENTESCO (sendo NOME-DEPENDENTE chave parcial). Existe também o relacionamento identificador POSSUI entre EMPREGADO e DEPENDENTE. Nesse relacionamento, EMPREGADO pode possuir N DEPENDENTES e um DEPENDENTE tem que ser necessariamente de um único EMPREGADO. Escolha entre as opções abaixo a que descreve CORRETAMENTE o esquema relacional para a entidade DEPENDENTE.

• A.

  Atributos: MATRICULA, NOME-DEPENDENTE e PARENTESCO. Chave primária: NOME-DEPENDENTE. Chave estrangeira: MATRICULA de DEPENDENTE que referencia MATRICULA de EMPREGADO.

• B.

  Atributos: MATRICULA, NOME-DEPENDENTE e PARENTESCO. Chave primária: NOME-DEPENDENTE e PARENTESCO. Chave estrangeira: MATRICULA de DEPENDENTE que referencia MATRICULA de EMPREGADO.

• C.

  Atributos: MATRICULA, NOME-DEPENDENTE e PARENTESCO. Chave primária: MATRICULA e NOME-DEPENDETE. Chave estrangeira: MATRICULA de DEPENDENTE que referencia MATRICULA de EMPREGADO.

• D.

  Atributos: NOME-DEPENDENTE e PARENTESCO. Chave primária: NOME-DEPENDENTE.
