Questões sobre Modelo de Entidade-Relacionamento

Em um diagrama entidade-relacionamento, a representação da participação total de um conjunto de entidades em um conjunto de relacionamentos é:

• A.



• B.



• C.



• D.



• E.

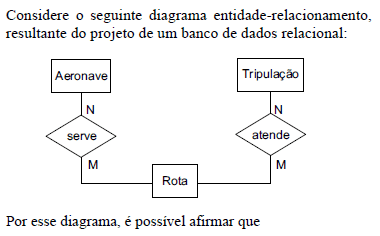

• A.

  uma tripulação não trabalha em mais de uma aeronave.

• B.

  cada aeronave tem uma tripulação exclusiva.

• C.

  uma tripulação pode atender a diversas rotas.

• D.

  cada aeronave serve a, no máximo, 5 rotas.

• E.

  cada rota é atendida por um mínimo de 10 tripulantes.

Uma das técnicas de modelagem E-R inicia nos conceitos mais importantes e navega em direção aos menos importantes. É comum que modelos E-R se desenvolvem em torno de algumas entidades que representam os conceitos mais importantes de um domínio ou aplicação. A técnica especificada é conhecida como

• A. Bottom-Up.
• B. Inside-Out.
• C. Top-Down.
• D. Modelo Conceitual.
• E. Modelo Lógico.

Julgue os itens a seguir, relativos a análise e projeto de software.

Na modelagem entidade-relacionamento-atributo, dicionários de dados podem ser utilizados a fim de se obter descrições mais detalhadas das entidades, relacionamentos e atributos incluídos no modelo.

• C. Certo
• E. Errado

No modelo ER − Entidade-Relacionamento, observa-se que os atributos compostos e multivalorados podem ser aninhados de uma maneira arbitrária. Podemos representar essa organização arbitrária agrupando os componentes de um atributo composto entre parênteses, separando os componentes por meio de vírgulas e mostrando os atributos multivalorados entre chaves. Esses atributos são chamados de

• A.

  concatenados.

• B.

  esparsos.

• C.

  agrupados.

• D.

  complexos.

• E.

  irmãos.

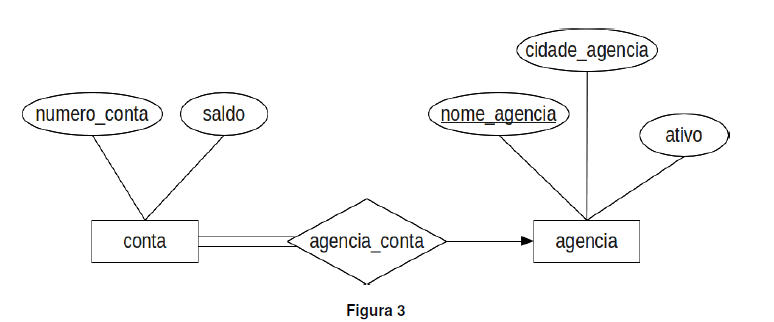

Sobre a notação utilizada no Diagrama ER apresentado na Figura 3, é possível afirma que:

I. O losango identificado por agencia_conta representa um conjunto de relacionamentos.

II. A elipse cujo identificador nome_agencia encontra-se sublinhado representa um atributo de valores múltiplos.

III. As linhas duplas unindo o retângulo identificado por conta e o losango identificado por agencia_conta indicam que conta é um conjunto de entidades fraco.

Quais estão corretas?

• A.

  Apenas I.

• B.

  Apenas II.

• C.

  Apenas III.

• D.

  Apenas I e II.

• E.

  Apenas I e III.

Sobre a abordagem E-R (Entidade-Relacionamento), é correto afirmar:

• A.

  Ela é utilizada para descrever modelos lógicos de bancos de dados.

• B.

  Embora não sejam muito comuns, relações de grau 4 também podem ser representadas em modelos E-R.

• C.

  Modelos E-R devem representar as chaves primárias das entidades.

• D.

  Ela não dá suporte à representação de relações de generalização, mesmo que se utilize uma notação mais recente.

• E.

  Apenas atributos monovalorados podem ser representados nos modelos.

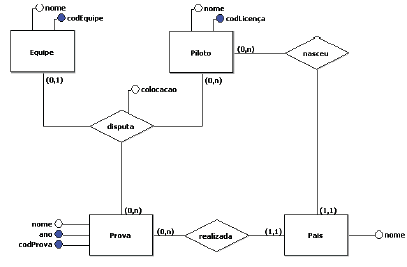

A figura a seguir mostra o diagrama E-R que será utilizado para criar um banco de dados sobre corridas de carros esporte:

Sejam as seguintes proposições sobre o diagrama acima:

I. Aentidade Prova possui dois identificadores.

II. Todas as relações do modelo têm grau 2.

III. Um piloto pode participar de várias provas, desde que seja pela mesma equipe,emtodas elas.

IV. Um país só pode realizar uma única prova por temporada.

Quantas proposições estão corretas?

• A.

  4

• B.

  2

• C.

  1

• D.

  3

• E.

  0

Com relação ao modelo entidade e relacionamento, julgue os itens subsequentes.

Os objetos do mundo real são mapeados como entidades nesse modelo.

• C. Certo
• E. Errado

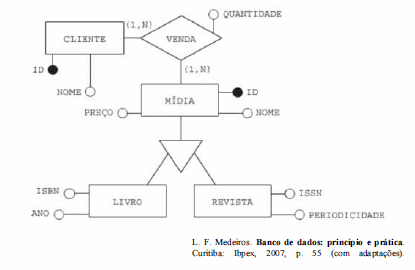

Com base na figura acima, que apresenta um diagrama do modelo entidade relacionamento no contexto de um sistema de livraria, julgue os itens que se seguem, acerca de diagramas entidaderelacionamento em modelagem de dados.

Nesse modelo, a cardinalidade do relacionamento VENDA indica que pode haver um CLIENTE que não realizou compra de MÍDIA.

• C. Certo
• E. Errado
