Questões sobre Modelo de Entidade-Relacionamento

Um modelo de entidade e relacionamentos foi criado com um total de Q entidades, sendo que cada entidade possui 2 relacionamentos 1:N com outras entidades quaisquer, e não há nenhum relacionamento com outra cardinalidade no modelo.

 Usando-se os princípios de mapeamento entre o modelo ER e o modelo relacional, quantas tabelas deverá possuir o banco de dados relacional referente a esse modelo?

• A.

  Q

• B.

  Q²

• C.

  Q/2

• D.

  Q+(Q/2)

• E.

  Q! / (Q−2)!

No modelo de Entidade Relacionamento, é INCORRETO afirmar:

• A.

  Os relacionamentos que se enquadram na classe de contingentes são aqueles que, tendo dependência uns com os outros, impõem o estabelecimento simultâneo de associações entre os vários elementos envolvidos.

• B.

  Cada objeto poderá se relacionar com diversos outros objetos, independentemente do seu tipo.

• C.

  Por meio do mapeamento dos relacionamentos é possível demonstrar, dentre outras coisas, como um objeto se comporta em relação a outro, qual seu grau de dependência e qual a associação de dados existente entre eles.

• D.

  A classificação de elementos que se enquadram como do tipo independente é caracterizada por agrupar todo e qualquer relacionamento que possa vir a ser estabelecido sem que haja necessidade de avaliação simultânea de outro relacionamento.

• E.

  Relacionamentos incondicionais são aqueles que se estabelecem entre elementos ou grupos de elementos em que não são identificadas informações a serem mantidas ou mapeadas.

Com relação ao modelo entidaderelacionamento, julgue os seguintes itens.

I Um atributo multivalorado pode ter mais de um valor, enquanto que um atributo monovalorado tem apenas um único valor; um atributo composto pode ser dividido em outros atributos; um atributo derivado pode ser calculado a partir de outros atributos.

II O número de entidades que podem participar de um relacionamento é chamado de grau do relacionamento. Em um tipo relacionamento M:N, pode haver atributos que não são determinados por uma entidade única, mas pela combinação das entidades participantes de uma instância desse relacionamento.

III No modelo entidade-relacionamento estendido, a especialização é o processo de definir um conjunto de entidades especializadas a partir de uma entidade genérica. O processo de especialização permite estabelecer atributos específicos adicionais para cada entidade especializada; uma entidade especializada herda atributos da entidade genérica e relacionamentos nos quais a entidade genérica participa.

IV No diagrama entidade-relacionamento, os retângulos representam entidades, as elipses representam os relacionamentos e os losangos representam os atributos.

Está correto o que se afirma apenas em:

• A.

  As afirmativas I, II e III são verdadeiras.

• B.

  As afirmativas II e III são verdadeiras.

• C.

  Somente as afirmativas I, III e IV são verdadeiras.

• D.

  As afirmativas I e II são verdadeiras.

• E.

  A afirmativa IV é verdadeira.

O modelo E-R (Entidade-Relacionamento) foi desenvolvido com o objetivo de minimizar as dificuldades do projeto de banco de dados. Nesse modelo, as entidades representam objetos como os(as)

• A.

  eventos

• B.

  mapeamentos

• C.

  softwares

• D.

  conectividades

• E.

  tabelas

Um esquema E-R (Entidade-Relacionamento) pode definir restrições que estejam de acordo com o conteúdo do banco de dados.

A restrição que mostra a quantidade de entidades que podem ser associadas por outra entidade através de um conjunto de relacionamentos é denominada

• A.

  associação de relacionamento

• B.

  cardinalidade do mapeamento

• C.

  entidade por associação

• D.

  mapeamento por entidade

• E.

  relacionamento por associação

No Modelo Entidade-Relacionamento uma entidade e:

• A.

  Uma instância do Banco de Dados.

• B.

  Uma instância do Modelo Conceitual

• C.

  Uma registro da base de dados.

• D.

  Um objeto existente no mundo com uma identificação própria.

Com relação a sistemas de banco de dados, julgue os itens que se seguem.

A agregação é um processo de abstração para construir objetos compostos a partir de seus objetos componentes. Em apenas duas situações esse conceito pode ser relacionado ao modelo denominado entidade-relacionamento: na ocasião em que os valores de atributos de um objeto são agregados para formar o objeto inteiro e quando um relacionamento de agregação é representado como um relacionamento ordinário.

• C. Certo
• E. Errado

Em um diagrama do tipo Entidade-Relacionamento, representa-se por um LOSANGO o seguinte:

• A.

  Um Relacionamento.

• B.

  Uma Entidade.

• C.

  Uma Associação.

• D.

  Uma Interconexão.

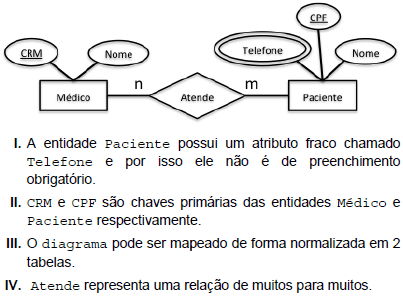

Dadas as afirmações a seguir, com base no diagrama entidade-relacionamento,

verifica-se que

• A.

  somente II e IV são verdadeiras.

• B.

  somente II, III e IV são verdadeiras.

• C.

  somente I e II são verdadeiras.

• D.

  somente III e IV são verdadeiras.

• E.

  todas são verdadeiras.

No Modelo Entidade-Relacionamento, um atributo chave fraca

• A.

  também é conhecido como chave candidata e representa um atributo único da entidade.

• B.

  é um sinônimo de chave primária.

• C.

  somente pode ser associado a relacionamentos, uma vez que entidades possuem chave primária.

• D.

  é todo atributo chave primária das entidades fracas.

• E.

  representa um atributo que deve fazer parte da chave composta, quando mapeado para o modelo lógico.
