Questões sobre Modelo de Entidade-Relacionamento

Um projeto relacional de banco de dados especificado por um diagrama R-R pode ser representado por uma coleção de domínios de relação.

• A.

  Gerente do Projeto. Patrocinador do Projeto. Cliente, Diretoria. Gerente Executivo. Gerentes de Departamento. Fornecedores. Distribuidores.

• B.

  Gerente do Projeto. Analista do Projeto. Cliente. Programa de Treinamento. Assessoria. Gerentes de Conta. Fornecedores Concorrentes. Mantenedores.

• C.

  Pool de Programação. Controlador do Projeto. Servidores. Diretoria. Gerente Executivo. Gerentes de Operações. Entidades Externas. Webmasters.

• D.

  Gerente do Projeto. Patrocinador do Projeto. Cliente. Coachers. Secretaria Executiva. Gerentes de Treinamento. Fornecedores. Empresas Concorrentes.

• E.

  Gerente do Projeto. Estratégias. Logística. Diretoria. Escritório de Projetos. Gerentes de Contingência. Fornecedores. Distribuidores.

Julgue os itens de 75 a 79, acerca de sistemas de bancos de dados.

No modelo entidade-relacionamento, as entidades têm propriedades que tiram seus valores de um conjunto de valores correspondente e são representadas por meio de atributos. Uma das propriedades desses atributos é a impossibilidade de multivaloração.

• C. Certo
• E. Errado

A partir das informações acima, assinale a opção correta, com relação ao modelo relacional e à normalização.

• A.

  As tabelas definidas como R1(NumeroOrdem, NoItem, Descrição, Qtd, PreçoUnitario) e R2(NumeroOrdem, Data, NoCliente, NomeCliente, EndereçoCliente, NoCaixa, NomeCaixa) estão na 2.ª forma normal.

• B.

  A tabela definida como R3(NumeroOrdem, NoItem, Qtd, PreçoUnitário) está somente na 1. a forma normal.

• C.

  A tabela definida como R4(NumeroOrdem, Data, NoCliente, NomeCliente, EndereçoCliente,NoCaixa, NomeCaixa) está na 2.ª forma normal.

• D.

  A tabela definida como R5(NumeroOrdem, Data, NoCliente, NoCaixa) não está na 2.ª forma normal.

• E.

  A tabela definida como R7(NoCaixa, NomeCaixa) resulta da aplicação das regras da 2.ª forma normal.

A modelagem de dados cria estruturas abstratas de dados para representar entidades do mundo real. Os quatro passos necessários para executar essa modelagem são

• A.

  análise de dados e requerimentos, normalização, prototipação e implementação.

• B.

  definição das entidades, modelagem do banco de dados, normalização e implementação.

• C.

  análise de dados e requerimentos, modelagem das entidades, otimização e projeto físico do banco de dados.

• D.

  análise de dados e requerimentos, modelagem das relações das entidades e normalização, verificação do modelo de dados e projeto do banco de dados.

Com relação a bancos de dados, julgue os itens seguintes.

Um diagrama entidade-relacionamento permite uma representação, em forma de figura, da estrutura física de um banco de dados.

• C. Certo
• E. Errado

Julgue os itens a seguir quanto ao processamento de transações em um sistema de gerenciamento de banco de dados relacional.

I Quando transações estão sendo executadas de modo concorrente e entrelaçado, a ordem de execução de operações de várias transações é conhecida como escalonamento.

II A atomicidade na execução de uma transação é uma propriedade que garante o isolamento de outras transações, ou seja, a execução de uma transação não deve sofrer interferência de quaisquer outras transações que estejam sendo executadas de forma concorrente.

III Em um sistema de banco de dados, o controle da execução concomitante das transações pode ser feito totalmente pelo sistema operacional, sem comprometer a integridade do banco de dados.

IV O controle de concorrência de transações em um sistema de banco de dados possibilita o aumento do desempenho desse sistema.

V Existem diversas técnicas para o controle de concorrência, sendo aquela baseada em ordenamento de registro de timestamp uma das mais utilizadas.

A quantidade de itens certos é igual a

• A. 1.
• B. 2.
• C. 3.
• D. 4.
• E. 5.

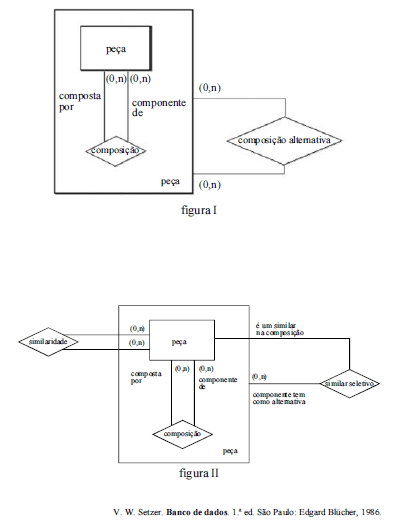

O modelo entidade-relacionamento, definido primeiramente por Peter Chen, em 1976, é composto de três principais componentes: entidades, atributos e relacionamentos. Em um banco de dados, um modelo de dados representa estruturas de dados e suas características, relações, restrições e transformações. As figuras a seguir exibem versões de modelos entidade-relacionamento para a representação de peças e suas componentes em um sistema de almoxarifado.

Com referência as figuras I e II acima e ao conceito de modelo entidade-relacionamento, assinale a opção correta.

• A. No relacionamento composição, as cardinalidades indicam obrigatoriedade de um peça compor outra peça.
• B. Os relacionamentos composição alternativa (figura I) e similar seletivo (figura II) são representativos do mesmo conjunto de dados.
• C. O autorrelacionamento similaridade atende à característica de possuir papéis diferenciados.
• D. O relacionamento similar seletivo é ternário.
• E. O relacionamento similar seletivo é representativo de um conjunto de pares ((p₀, p₁), p₂) tal que o par (p₀, p₁) pertença à agregação exibida na figura II.

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

ER1 é um modelo lógico.

• C. Certo
• E. Errado

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

Em R1, o relacionamento "presença" será representado por meio de uma tabela que contém pelo menos quatro colunas, sendo duas delas chaves estrangeiras.

• C. Certo
• E. Errado

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

Em R1, os elementos "Reunião" e "Proposta" são relações que contêm, cada uma, uma ou mais chaves estrangeiras.

• C. Certo
• E. Errado
