Questões sobre Modelo de Entidade-Relacionamento

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

São propriedades ou limitações do modelo ER1: uma comissão pode ser composta por um número arbitrário de pessoas; uma pessoa pode participar de um número arbitrário de comissões; cada proposta é encaminhada em apenas uma reunião; e uma pessoa pode ter presença em reuniões de comissões das quais ela não faz parte.

• C. Certo
• E. Errado

A figura acima apresenta um modelo de banco de dados denominado ER1, no qual são representadas informações acerca de comissões, compostas por vários membros, os quais se reúnem periodicamente para discutir e votar propostas. Suponha que um modelo relacional denominado R1 seja gerado a partir do modelo ER1. Nesse contexto, julgue os itens seguintes, acerca das informações apresentadas e dos conceitos de bancos de dados.

Em R1, uma operação de junção efetuada entre as relações "Comissão" e "Reunião" utilizaria adequadamente os atributos "cod_comissão" e "cod_reunião" como atributos de junção.

• C. Certo
• E. Errado

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Um esquema do BD pode ser representado por diagrama de E-R. Uma entidade fraca (E9-r4-E7) pode ser unicamente identificada considerando-se apenas a chave primária da entidade E7. Em E9, o conjunto de atributos que identifica essa entidade para o proprietário E7 é denominado chave parcial.

• C. Certo
• E. Errado

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Um diagrama de E-R pode ser mapeado para um esquema relacional. O autorrelacionamento (r3) serve ao propósito de modelar papéis distintos para uma mesma entidade e permite relacionar instâncias de um conjunto-entidade e as instâncias de outro conjunto-entidade.

• C. Certo
• E. Errado

Sobre o diagrama Entidade-Relacionamento representado pela figura apresentada a seguir assinale a alternativa correta:

• A.

  Este relacionamento é melhor representado por duas tabelas no banco de dados, sendo que a tabela Pessoa deverá contar com uma chave estrangeira para a Tabela Processo.

• B.

  O relacionamento Envolve será obrigatoriamente uma tabela no banco de dados que conterá as chaves primárias das Tabelas Processo e Pessoa.

• C.

  Este relacionamento é melhor representado por duas tabelas no banco de dados, sendo que a tabela Processo deverá contar com uma chave estrangeira para a Tabela Pessoa.

• D.

  Pelo diagrama apresentado será estritamente necessária a criação de três tabelas no banco de dados.

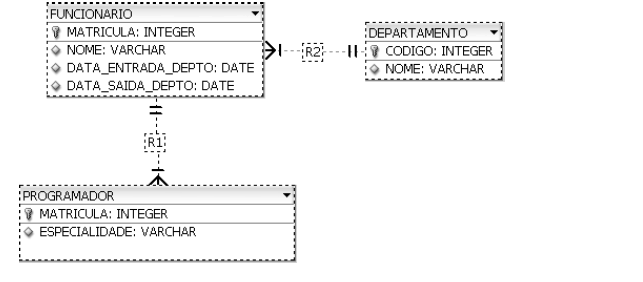

Acima é apresentado um diagrama do modelo relacional que usa a notação de James Martin, também conhecida como “pé de galinha”. O ícone de chave, que ocorre antes de alguns campos, é o indicador da chave primária. Com base nesse modelo, julgue os itens que se seguem.

A relação R1 do diagrama relacional apresentado poderia ser denotada por uma especialização no modelo entidade-relacionamento.

• C. Certo
• E. Errado

Acima é apresentado um diagrama do modelo relacional que usa a notação de James Martin, também conhecida como “pé de galinha”. O ícone de chave, que ocorre antes de alguns campos, é o indicador da chave primária. Com base nesse modelo, julgue os itens que se seguem.

De acordo com as características da relação R2, seria possível registrar a movimentação do funcionário por diferentes departamentos e as respectivas datas.

• C. Certo
• E. Errado

Acima é apresentado um diagrama do modelo relacional que usa a notação de James Martin, também conhecida como “pé de galinha”. O ícone de chave, que ocorre antes de alguns campos, é o indicador da chave primária. Com base nesse modelo, julgue os itens que se seguem.

Para implementar a relação R2 fisicamente, no banco de dados, deve ser criada uma chave estrangeira na tabela FUNCIONARIO.

• C. Certo
• E. Errado

Edgar Frank Codd foi o criador do modelo de dados relacional, que trouxe grandes mudanças para o projeto de bancos de dados na atualidade. Sua principal contribuição foi a desconexão da estrutura lógica do banco de dados do mecanismo de armazenamento físico. Acerca desse tema, julgue os itens que se seguem. Modificações no nível físico da arquitetura de banco de dados relacionais podem ser feitas sem a necessidade de reescrita de consultas SQL.

• C. Certo
• E. Errado

Edgar Frank Codd foi o criador do modelo de dados relacional, que trouxe grandes mudanças para o projeto de bancos de dados na atualidade. Sua principal contribuição foi a desconexão da estrutura lógica do banco de dados do mecanismo de armazenamento físico. Acerca desse tema, julgue os itens que se seguem. Na descrição formal do modelo relacional, existe preocupação com a semântica formal do modelo, para a qual são adotados termos como relação, tupla e atributos. Essa descrição pode ser feita apenas com elementos textuais.

• C. Certo
• E. Errado
