Questões sobre Modelo de Entidade-Relacionamento

Tanto o modelo E-R quanto o modelo relacional são abstratos, ou seja, representações lógicas de casos reais. Como esses modelos empregam princípios de projetos similares, pode-se converter o projeto E-R em relacional.

Considere o diagrama E-R a seguir.

A partir das afirmações e do diagrama, julgue os itens de 75 a 77.

Seja R um conjunto de relacionamentos, a¹, a², ..., am o conjunto de atributos formado pela união das chaves primárias de cada um dos conjuntos de entidades participantes de R e d¹, d², ..., dn os atributos descritivos de R. A representação adequada da tabela realizar do diagrama E-R referido acima com as chaves primárias adequadas das entidades aluno e matrícula é a apresentada abaixo.

• C. Certo
• E. Errado

Considerando-se os bancos de dados, sistemas gerenciadores de bancos de dados e técnicas correlacionadas, julgue os itens subseqüentes.

O modelo entidade-relacionamento (ER) descreve os dados na forma de entidades, atributos de entidades e relacionamentos entre entidades.

• C. Certo
• E. Errado

Considerando-se os bancos de dados, sistemas gerenciadores de bancos de dados e técnicas correlacionadas, julgue os itens subseqüentes.

No modelo ER, um atributo atômico é aquele que tem somente um valor para uma determinada entidade.

• C. Certo
• E. Errado

Considerando-se os bancos de dados, sistemas gerenciadores de bancos de dados e técnicas correlacionadas, julgue os itens subseqüentes.

No modelo ER, um atributo cujos valores são distintos para cada entidade individual de um conjunto de entidades de determinado tipo é denominado atributo-chave.

• C. Certo
• E. Errado

Considerando as extensões aplicadas ao modelo E-R, quando um relacionamento binário RB entre duas entidades necessita ser relacionado a uma terceira entidade, RB se caracteriza como

• A.

  entidade associativa.

• B.

  entidade fraca.

• C.

  auto-relacionamento.

• D.

  entidade binária.

• E.

  relacionamento fraco.

Sobre os modelos relacional e de entidade e relacionamento, são feitas as seguintes afirmações:

I. As entidades só desempenham um papel nos relacionamentos recursivos.

II. A cada valor de uma chave estrangeira numa tabela corresponde igual valor de chave primária em outra tabela; consequentemente os valores de uma chave estrangeira não podem ser duplicados.

III. Uma entidade fraca tem participação total num relacionamento identificador, mas este não pode ser unário com cardinalidade 1:n.

Sobre as três afirmações anteriores, assinale o correto.

• A. Apenas a I é verdadeira.
• B. Apenas a II é verdadeira.
• C. Apenas a III é verdadeira.
• D. Todas são falsas.

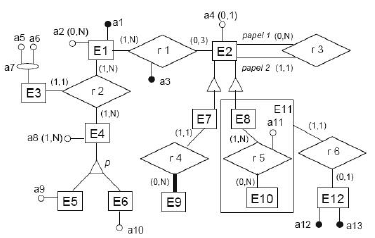

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

O esquema conceitual consiste em uma descrição concisa dos requisitos dos usuários e inclui descrições detalhadas dos tipos de dados, relacionamentos e restrições. A chave estrangeira é o atributo de uma entidade que é chave primária de outra entidade.

• C. Certo
• E. Errado

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Em E2-E7 e E2-E8, tem-se um relacionamento ISA. Restrições de sobreposição determinam que E2 pode ser do tipo E7 ou E8 e restrições de cobertura determinam que E2 pode ser ambos, ou seja, tanto E7 como E8.

• C. Certo
• E. Errado

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

Um diagrama de E-R pode ser mapeado para um esquema relacional. O autorrelacionamento (r3) serve ao propósito de modelar papéis distintos para uma mesma entidade e permite relacionar instâncias de um conjunto-entidade e as instâncias de outro conjunto-entidade.

• C. Certo
• E. Errado

Em relação a bancos de dados relacionais e diagramas de entidade-relacionamento (E-R), julgue os itens a seguir, tendo como referência a figura acima.

O relacionamento r2 é ternário pois relaciona as entidades E1, E3 e E4. Sua chave primária será as chaves primárias das entidades E1 (a1), E3 (a7) e E4 (a8). A única exceção se dará quando o relacionamento ISA entre E4, E5 e E6 possuir restrição de sobreposição, e, nesse caso, o atributo a9 ou o a10 poderão ser considerados em lugar de a8.

• C. Certo
• E. Errado
