Questões sobre Modelo de Entidade-Relacionamento

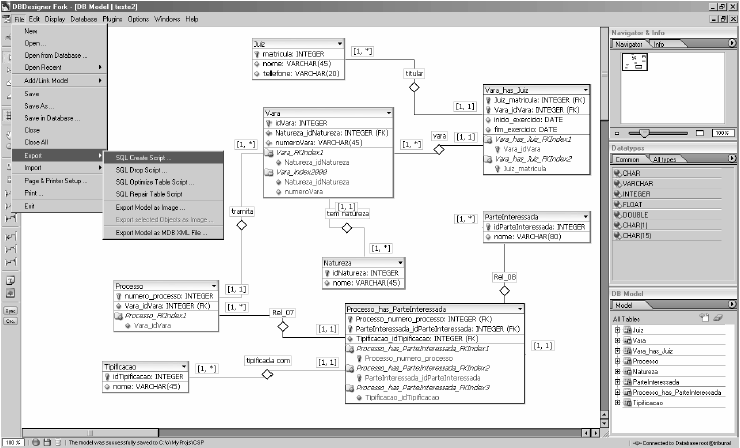

A figura acima corresponde à interface de uma ferramenta que apresenta um modelo que adota a notação de entidade relacionamento estendida, com a notação alternativa [min, max] para indicar o grau de participação de cada entidade em cada relacionamento. Julgue os itens que se seguem com base nas informações apresentadas no modelo e nos conceitos de desenvolvimento de aplicações e bancos de dados.

O índice de um modelo físico de banco de dados relacional, gerado a partir do modelo acima, por meio da composição das colunas Processo_numero_processo e ParteInteressada_idParteInteressada da relação Processo_has_ParteInteressada poderá não apresentar restrição de unicidade.

• C. Certo
• E. Errado

A figura acima corresponde à interface de uma ferramenta que apresenta um modelo que adota a notação de entidade relacionamento estendida, com a notação alternativa [min, max] para indicar o grau de participação de cada entidade em cada relacionamento. Julgue os itens que se seguem com base nas informações apresentadas no modelo e nos conceitos de desenvolvimento de aplicações e bancos de dados.

Caso projeção e produto cartesiano, duas operações da álgebra relacional, possam ser realizadas sobre os elementos do modelo apresentado, a operação de projeção sobre a relação Processo produzirá uma nova relação com duas ou menos colunas, enquanto que uma operação de produto cartesiano sobre as relações Juiz, Vara_has_Juiz e Vara produzirá uma relação contendo nove colunas.

• C. Certo
• E. Errado

A figura acima corresponde à interface de uma ferramenta que apresenta um modelo que adota a notação de entidade relacionamento estendida, com a notação alternativa [min, max] para indicar o grau de participação de cada entidade em cada relacionamento. Julgue os itens que se seguem com base nas informações apresentadas no modelo e nos conceitos de desenvolvimento de aplicações e bancos de dados.

As características da ferramenta apresentada sugerem tratar-se de uma ferramenta CASE do tipo horizontal.

• C. Certo
• E. Errado

Quanto à análise de sistemas, julgue os itens seguintes.

Considerando-se a figura a seguir, que representa um diagrama entidade-relacionamento com duas entidades e um relacionamento, é correto afirmar que um doente pode não ter médico de família e um médico pode não ser médico de família de nenhum doente.

• C. Certo
• E. Errado

Em termos de banco de dados, é correto afirmar:

• A.

  No controle de segurança do tipo discricionário, a cada objeto de dados é assinalado certo nível de classificação, e cada usuário recebe certo nível de liberação.

• B.

  A independência do hardware não é um dos objetivos da implementação de um sistema de bancos de dados distribuídos, mas sim a obtenção da independência da fragmentação.

• C.

  Uma das regras de integridade do modelo relacional afirma que nenhum campo que participe da chave primária de uma tabela básica pode aceitar valores nulos.

• D.

  Uma das vantagens dos sistemas de banco de dados distribuído é sua capacidade de tornar perceptível aos usuários os níveis de sua arquitetura performática em relação aos sistemas não distribuídos.

• E.

  A linguagem de definição de dados oferece suporte à declaração de objetos do banco de dados, enquanto a linguagem de estruturação de dados admite o processamento desses objetos.

Analise os elementos apresentados nos quadros 1 e 2 abaixo.

 A correta associação entre os elementos do Quadro 1 e do Quadro 2 está disposta em:

• A.

  1-I,   1-III,   1-IV,   2-II,   2-V,   3-VI

• B.

  1-II,   1-III,   1-IV,   2-I,   3-V,   3-VI

• C.

  1-III,   2-I,   2-IV,   2-V,   3-II,   3-VI

• D.

  1-I,   1-II,   1-III,   2-IV,   3-V,   3-VI

• E.

  1-V,   1-VI,   2-I,   2-IV,   3-II,   3-III

Considerando os fundamentos da administração de dados, julgue os itens de 83 a 92.

Há casos em que um tipo entidade participa, em papéis diferentes, mais de uma vez em um tipo relacionamento. Por exemplo, em uma associação entre subordinado e chefe na qual ambos são do tipo Empregado, podem-se usar nomes de papéis para definir o significado de cada participação.

• C. Certo
• E. Errado

Considerando os fundamentos da administração de dados, julgue os itens de 83 a 92.

Atributos compostos podem ser divididos em partes menores. Por exemplo, um endereço pode ser dividido em rua e cidade. Atributos que não são divisíveis são ditos simples ou atômicos.

• C. Certo
• E. Errado

Considerando os fundamentos da administração de dados, julgue os itens de 83 a 92.

Um tipo entidade cujas entidades são identificadas a partir apenas dos valores dos seus atributos-chave é um tipo entidade fraca. Em contraste, um tipo entidade cujas entidades são identificadas por estarem relacionadas a entidades específicas de outro tipo entidade são do tipo entidade forte.

• C. Certo
• E. Errado

Considerando os fundamentos da administração de dados, julgue os itens de 83 a 92.

Para FK em uma relação R1 ser uma chave estrangeira de R1 que referencia a relação R2 cuja chave primária é PK, os atributos de FK devem ter domínios diferentes dos atributos de PK; além disso, um valor de FK em uma tupla de R1 deve ter um valor de PK para alguma tupla de R2.

• C. Certo
• E. Errado
