Questões sobre Modelo de Entidade-Relacionamento

Sejam dadas as afirmativas sobre Modelos de Bancos de Dados:

 I. O modelo relacional representa dados de relacionamentos com cardinalidade um para muitos como tabelas;

II. O modelo hierárquico representa os dados por meio de registros;

III. O modelo hierárquico representa os dados como coleções de árvores;

 IV. O modelo rede não apresenta o conceito de relacionamento, gerando por-tanto um duplicidade de dados;

V. O modelo rede representa os dados por meio de uma coleção de regis-tros;

• A.

  Se apenas as afirmativas I, III e IV estão corretas.

• B.

  Se apenas as afirmativas III e V estão corretas.

• C.

  Se apenas as afirmativas II e V estão corretas.

• D. Se apenas as afirmativas II, III e V estão corretas

No modelo relacional de dados, o operador relacional que permite recuperar determinadas colunas de uma tabela, é denominado

• A. projeção
• B. seleção
• C. união
• D. junção
• E. subtração

Um analista de sistemas, ao projetar um banco de dados, utiliza um diagrama E/R para

• A.

  definir as primitivas funcionais envolvidas no modelo

• B.

  definir o contexto das entidades envolvidas no modelo

• C.

  definir as queries a serem submetidas ao SGBD

• D.

  definir as dependências funcionais das entidades envolvidas no modelo

• E.

  definir a cardinalidade entre as entidades envolvidas no modelo

As estatísticas de uso do banco de dados em um SGBD relacional podem ser obtidas em um componente do sistema chamado

• A. diretório
• B. catálogo
• C. log
• D. descritor-base
• E. registrador

No modelo relacional de dados, quando um atributo qualquer de uma tabela é chave primária em outra tabela, dizemos que o mesmo é uma

• A. chave associativa
• B. chave candidata
• C. chave referencial
• D. chave estrangeira
• E. chave direta

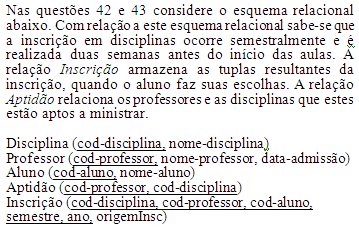

Considere o esquema relacional abaixo:

A alternativa que mostra um modelo E-R na notação Setzer a partir do qual este esquema foi gerado é

• A.
• B.
• C.
• D.
• E.

Considere o exemplo abaixo para responder às questões de 26 até 28.

O trecho de diagrama E-R que melhor representa o relacionamento entre as entidades Atendimento e Viagem, de acordo com os requisitos descritos acima, é:

• A.



• B.



• C.



• D.



• E.



A alternativa que apresenta uma consulta que NÃO pode ser resolvida apenas com este conjunto de relações é:

• A.

  Quais alunos já se inscreveram em uma dada disciplina?

• B.

  Quais disciplinas já foram cursadas por um dado aluno?

• C.

  Quais disciplinas já foram ministradas por um dado professor?

• D.

  Quais professores já ministraram uma dada disciplina?

• E.

  Quais disciplinas são pré-requisitos para uma dada disciplina?

Para saber a nota obtida por um aluno quando cursou uma dada disciplina, é preciso fazer uma alteração no esquema relacional acima. A alternativa que apresenta a alteração adequada é:

• A.

  Aluno (cod-aluno, nome-aluno, nota)

• B.

  Aptidão (cod-professor, cod-disciplina, nota)

• C.

  Disciplina (cod-disciplina, nome-disciplina, nota)

• D.

  Inscrição (cod-disciplina, cod-professor, cod-aluno, semestre, ano, origemInsc, nota)

• E.

  Professor (cod-professor, nome-professor, data-admissão, nota)

A ordem que deve ser seguida na construção do modelo ambiental de um sistema de informação é:

• A. (A) deve-se começar pela lista de eventos, caso exista uma implementação;
• B. (B) deve-se começar pelo modelo de entidades e relacionamentos, caso não exista uma implementação;
• C. (C) deve-se começar pelo modelo de entidades e relacionamentos, caso exista uma implementação;
• D. (D) deve-se começar pelo modelo comportamental, caso não exista um sistema;
• E. (E) deve-se começar pelo modelo de entidades e relacionamentos, independentemente da existência de uma implementação.
