Questões sobre Modelo de Entidade-Relacionamento

O modelo de entidade e relacionamento, E-R, tem como finalidade principal:

• A.

  definir os usuários que estão relacionados a um esquema do banco de dados, garantindo a segurança no acesso aos dados.

• B.

  especificar o esquema conceitual do banco de dados.

• C.

  definir o dicionário de dados utilizado em um banco de dados

• D.

  especificar as tarefas de administração do banco de dados como backup, por exemplo.

Os padrões a partir dos quais os objetos são criados são denominados

• A. classes
• B. métodos
• C. exceções
• D. entidades
• E. instâncias

Em um modelo entidade-relacionamento é correto afirmar que:

• A.

  os atributos de relacionamentos constam dos objetos relacionados

• B.

  a tabela de um relacionamento inclui as chaves primárias das entidades relacionadas

• C.

  a tabela de uma entidade contém os atributos das entidades a ela relacionadas

• D.

  o relacionamento de três entidades é denominado terceira normal

• E.

  a agregação de dois relacionamentos é uma entidade fraca

Considere o modelo de dados abaixo para responder às questões a seguir (22 e 23)

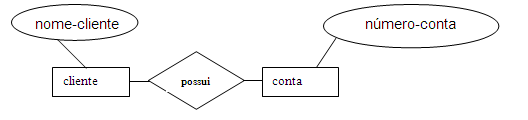

Qual o símbolo gráfico que representa os atributos em um modelo E-R?

• A.

  quadrado

• B.

  retângulo

• C.

  linha

• D.

  losango

• E.

  elipse

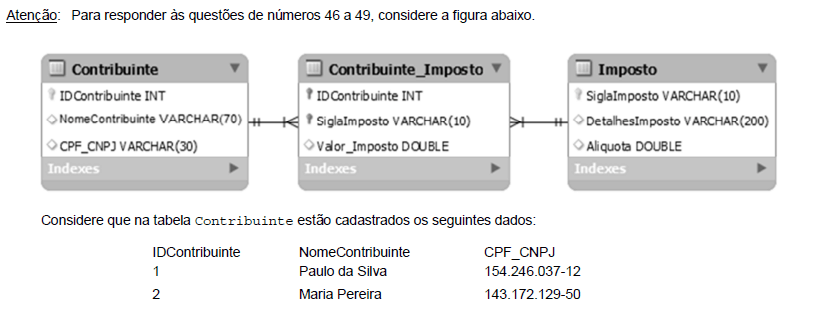

Com relação ao Modelo Entidade-Relacionamento, mostrado na figura, é correto afirmar que

• A. a entidade Contribuinte_Imposto infringe a segunda forma normal, pois o atributo Valor_Imposto é dependente apenas de parte da chave primária composta.
• B. o atributo CPF_CNPJ deve ser colocado na entidade Contribuinte_Imposto, pois está relacionado com o imposto que o contribuinte deve pagar.
• C. a tabela Contribuinte_Imposto é desnecessária, já que as tabelas Contribuinte e Imposto podem se relacionar diretamente com cardinalidade n:n.
• D. ambos os relacionamentos são identificados e usam a notação Crow's Foot, popularmente conhecida como pé de galinha.
• E. ambos os relacionamentos são não identificados, pois as chaves primárias das entidades Contribuinte e Imposto formam a chave primária composta da entidade Contribuinte_Imposto.

Em Modelagem de Dados,

• A.

  o dicionário de dados pode ou não documentar atributos

• B. os objetos podem ter apenas atributos descritores
• C.

  subtipo de uma entidade é a definição de um subconjunto de suas ocorrências

• D.

  subtipo de uma entidade é uma de suas instâncias relacionada com um subconjunto de uma outra instância

• E.

  as entidades possuem sempre uma chave primária

Com relação à Modelagem de Dados, é correto afirmar que

• A.

  os dados são considerados independentemente dos processos que transformam esses dados

• B.

  ela não pode ser usada para representar o conteúdo dos depósitos de dados no contexto da Análise Estruturada

• C. ela não é usada para análise de requisitos
• D.

  ela não utiliza o Diagrama Entidade- Relacionamento

• E.

  ela se preocupa com a forma como as relações entre objetos são conseguidas

Assinale a afirmativa INCORRETA a respeito do modelo entidade - relacionamento (ER).

• A.

  A cardinalidade de mapeamento binário entre duas entidades pode ser: um para um; um para muitos; muitos para um e muitos para muitos

• B.

  Uma limitação do modelo ER é não ser capaz de representar um relacionamento ternário.

• C.

  A generalização é o resultado da união de dois ou mais conjuntos de entidades de nível mais baixo, produzindo um conjunto de entidades de nível mais alto.

• D.

  Especialização é o resultado da separação de um subconjunto de entidades de nível mais alto, formando um conjunto de entidades de nível mais baixo.

• E.

  Uma limitação do modelo ER é não poder expressar diretamente relacionamentos entre relacionamentos.

O nome atribuído à quantificação máxima e mínima de tuplas envolvidas em um relacionamento entre entidades é

• A. obrigatoriedade
• B. atributos
• C. quantal do relacionamento.
• D. cardinalidade
• E. normalização

Ao construir um diagrama Entidade-Relacionamento, as entidades são formadas por um deter-minado elemento. Esses elementos são as características inerentes de cada entidade. A essas características se dá o nome de

• A. chaves
• B. atributos
• C. relacionamentos
• D. cardinal
• E. domínio
