Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

Na UML 2.0, a OCL (object constraint language) é uma linguagem formal usada para descrever restrições em modelos UML, podendo ser também utilizada em classificadores.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

Os diagramas de interação geral (interaction diagram) e os de atividades (activity diagram) são diagramas comportamentais e de interação. O diagrama de interação geral é uma variação do diagrama de atividades.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

O diagrama de máquina de estados (state machine diagram) é um diagrama comportamental, na UML 2.0, que descreve o comportamento de um classificador e a interação entre classificadores, com foco no tempo da ocorrência do evento.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

Na UML 2.0, o diagrama de estrutura composta (composite structure diagram) descreve a estrutura interna de um classificador modelando as colaborações, no qual uma colaboração descreve uma visão de um conjunto de instâncias que cooperam entre si para executar uma função específica entre instâncias de classes, objetos ou interfaces.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

O diagrama de objetos está amplamente associado ao diagrama de classes, sendo que o primeiro consiste em uma instância do segundo, em determinado momento da execução, ou seja, um diagrama de objetos descreve os objetos, os métodos, os atributos e seus valores, além dos vínculos entre os objetos, sendo ambos diagramas estruturais.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

O diagrama de tempo é um diagrama de interação na UML 2.0 e tem como objetivo descrever o comportamento de objetos, representando a situação em que um objeto se encontra, dentro de um processo, em determinado momento.

  • C. Certo
  • E. Errado

Acerca de conceitos relacionados a UML (unified modeling language), julgue os próximos itens.

Na UML 2.0, é possível, em um único modelo, modelar os componentes de um software e descrever onde eles são executados dentro de um nó, usando notação, respectivamente, do diagrama de componentes e do diagrama de implantação, e, ainda, descrever essa relação entre nós e componentes em subsistemas, utilizando a notação do diagrama de pacotes. Todos esses diagramas são estruturais.

  • C. Certo
  • E. Errado

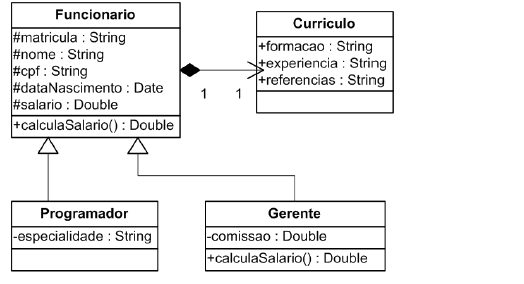

Com base no diagrama UML acima, julgue os itens a seguir.

Está representada uma relação de composição entre a classe Funcionario e a classe Curriculo.

  • C. Certo
  • E. Errado

Com base no diagrama UML acima, julgue os itens a seguir.

Na classe Gerente, ocorre a sobrecarga do método calculaSalario().

  • C. Certo
  • E. Errado

Com base no diagrama UML acima, julgue os itens a seguir.

De acordo com as características da relação entre a classe Funcionario e a classe Curriculo, ao se excluir um funcionário desse sistema, também serão removidos os respectivos dados curriculares da base de dados.

  • C. Certo
  • E. Errado
