Questões sobre UML

O desenvolvimento de software orientado a objetos atingiu um estado de maturidade que permitiu a criação de elementos metodológicos de eficácia comprovada, incluindo uma linguagem de modelagem unificada, a UML (unified modeling language). Acerca das metodologias da orientação a objetos e da linguagem UML, julgue os itens seguintes.

Na visão do modelo estrutural, estruturas estáticas, como classes, objetos e relacionamentos, são modeladas por meio de diagramas de distribuição e de componentes da UML.

• C. Certo
• E. Errado

O desenvolvimento de software orientado a objetos atingiu um estado de maturidade que permitiu a criação de elementos metodológicos de eficácia comprovada, incluindo uma linguagem de modelagem unificada, a UML (unified modeling language). Acerca das metodologias da orientação a objetos e da linguagem UML, julgue os itens seguintes.

Quando se trata da arquitetura de um sistema distribuído em camadas, como no caso de um sistema cliente-servidor, não há diagramas UML para descrever a distribuição dos processos e threads de software (visão de processos).

• C. Certo
• E. Errado

O desenvolvimento de software orientado a objetos atingiu um estado de maturidade que permitiu a criação de elementos metodológicos de eficácia comprovada, incluindo uma linguagem de modelagem unificada, a UML (unified modeling language). Acerca das metodologias da orientação a objetos e da linguagem UML, julgue os itens seguintes.

Diagramas UML não podem ser usados para modelar sistemas de software embarcados, pois esses sistemas não são orientados a objetos.

• C. Certo
• E. Errado

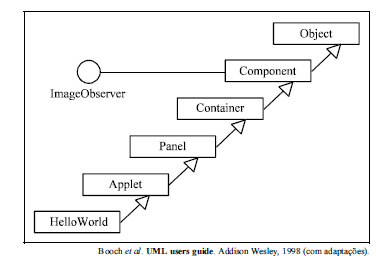

A figura acima apresenta um diagrama UML relativo a elementos da plataforma Java. A partir da análise desse diagrama, e considerando que ele está relacionado às APIs fundamentais da linguagem Java, julgue os itens que se seguem.

As setas que relacionam os elementos “HelloWorld”, “Applet”, “Panel”, “Container”, “Component” e “Object” são referências de memória.

• C. Certo
• E. Errado

A figura acima apresenta um diagrama UML relativo a elementos da plataforma Java. A partir da análise desse diagrama, e considerando que ele está relacionado às APIs fundamentais da linguagem Java, julgue os itens que se seguem.

Os elementos “HelloWorld”, “Applet”, “Panel”, “Container”, “Component”, “Object” e “ImageObserver” podem ser chamados de tipos de dados.

• C. Certo
• E. Errado

A figura acima apresenta um diagrama UML relativo a elementos da plataforma Java. A partir da análise desse diagrama, e considerando que ele está relacionado às APIs fundamentais da linguagem Java, julgue os itens que se seguem.

Existe uma relação de inclusão estabelecida entre os elementos “HelloWorld”, “Applet”, “Panel”, “Container”, “Component” e “Object”.

• C. Certo
• E. Errado

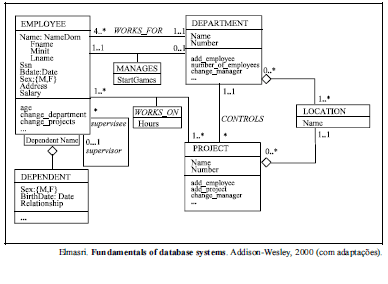

Com relação ao esquema conceitual mostrado acima, julgue os itens que se seguem.

O modelo acima apresentado é um diagrama de objetos UML, que contém representações do estado de sete objetos.

• C. Certo
• E. Errado

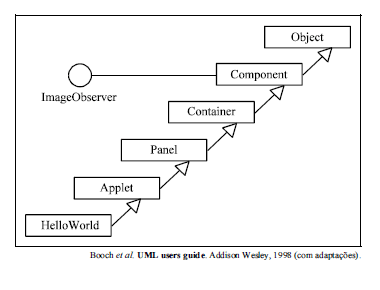

A figura acima apresenta um diagrama UML relativo a elementos da plataforma Java. A partir da análise desse diagrama, e considerando que ele está relacionado às APIs fundamentais da linguagem Java, julgue os itens que se seguem.

As setas que relacionam os elementos “HelloWorld”, “Applet”, “Panel”, “Container”, “Component” e “Object” são referências de memória.

• C. Certo
• E. Errado

A figura acima apresenta um diagrama UML relativo a elementos da plataforma Java. A partir da análise desse diagrama, e considerando que ele está relacionado às APIs fundamentais da linguagem Java, julgue os itens que se seguem.

Existe uma relação de inclusão estabelecida entre os elementos “HelloWorld”, “Applet”, “Panel”, “Container”, “Component” e “Object”.

• C. Certo
• E. Errado

Com relação ao esquema conceitual mostrado acima, julgue os itens que se seguem.

O modelo acima apresentado é um diagrama de objetos UML, que contém representações do estado de sete objetos.

• C. Certo
• E. Errado
