Questões sobre UML

Considere o seguinte trecho de um diagrama de classes da UML 2.0:

A caixa em que aparece o texto IDTeste é um(uma)

• A. ator.
• B. coleção.
• C. comentário.
• D. ordenador.
• E. qualificador.

Um Analista pretende desenvolver um projeto utilizando UML 2.0 e, em seus propósitos, verificou a possibilidade de uso de alguns diagramas. Um deles é o Diagrama de Sequência que representa a indicação do conjunto de objetos envolvidos em um cenário e a especificação das mensagens trocadas entre estes ao longo de linhas do tempo que são linhas tracejadas, traçadas verticalmente da base dos objetos até a parte inferior do diagrama. Retângulos colocados sobre as linhas de tempo indicam

• A. o tempo decorrido entre as iterações de um processo recursivo.
• B. as interações entre as atividades, no tempo.
• C. os casos de uso de cada objeto.
• D. os períodos de ativação do objeto.
• E. as etapas em que o objeto estará inativo.

A Figura a seguir exibe um diagrama E-R.

 Qual diagrama de classes conceituais UML é semanticamente equivalente ao diagrama acima?

• A.
• B.
• C.
• D.
• E.

Qual diagrama UML contém uma associação ternária ou uma associação equivalente a uma ternária?

• A.
• B.
• C.
• D.
• E.

Durante o levantamento de requisitos de um novo sistema para o controle de matrículas de uma universidade, foi observada a seguinte situação: 

* todo novo estudante é inserido no sistema; 

* ao ser inscrito em uma disciplina, o estudante passa a ser um estudante inscrito; 

* ao término do período letivo, o estudante passa a ser um estudante aguardando inscrição; 

*sempre que vai iniciar o período letivo e ocorre a inscrição em alguma disciplina, o estudante volta a ser um estudante inscrito; 

*finalmente, ao término do curso, o estudante passa a ser um estudante com curso concluído.

Com base na UML, para representar essa situação da forma mais expressiva possível, o analista deverá utilizar o Diagrama de:

• A. transição de estados;
• B. colaboração;
• C. classes;
• D. sequência;
• E. casos de uso.

O diagrama UML que representa o fluxo de tarefas que podem ser executadas pelo sistema ou por um ator é o de:

• A. atividades;
• B. estados;
• C. componentes;
• D. sequência;
• E. casos de uso.

Considere o seguinte Diagrama de Sequência UML:

 A “msg A” presente no Diagrama acima representa uma mensagem:

• A. instantânea;
• B. não instantânea;
• C. de retorno;
• D. de autodelegação;
• E. assíncrona.

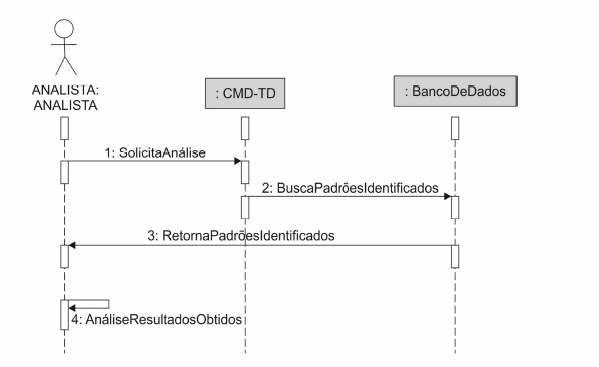

Um Analista de Sistemas está envolvido em um projeto para identificar padrões em dados de um Banco de Dados visando à descoberta de fraudes. Para isso ele construiu o diagrama UML abaixo.

Trata-se de um diagrama de

• A. atividades, que mostra como os atores de um certo componente do projeto se interagem nas lifetimes.
• B. componentes, que tem exemplos de comunicação síncrona entre as entidades CMD-TD e BancoDeDados.
• C. sequência, que mostra como as mensagens são trocadas entre as lifelines, que representam os envolvidos em um use case.
• D. objetos, que mostra várias ativações que ocorrem quando uma mensagem é enviada por um objeto.
• E. tempo, que mostra como as entidades se interagem nas lifetimes, que representam os envolvidos em um use case.

A propósito de análise e projeto orientados a objetos, julgue os itens subsequentes. Na UML, modelos de sequência evidenciam agrupamentos lógicos de objetos em subsistemas, e modelos estáticos, como os de máquina de estado, destacam como objetos mudam de estado em resposta a eventos.

• C. Certo
• E. Errado

A UML oferece uma família de notações gráficas que ajudam na descrição e no projeto de sistemas de software. Uma dessas notações é muito útil para representar lógica comportamental, que é uma excelente ferramenta para modelagem de fluxos de trabalho e de processos. A notação em questão é o diagrama de:

• A. máquina de estados;
• B. atividades;
• C. classes;
• D. estruturas compostas;
• E. nstalação.
