Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2006

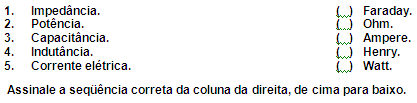

Na coluna da esquerda são apresentadas algumas grandezas físicas. Na coluna da direita são apresentadas algumas unidades. Numere a coluna da direita de forma que cada unidade corresponda à sua respectiva grandeza física. Assinale a seqüência correta da coluna da direita, de cima para baixo.

• A.

  4, 3, 2, 1, 5.

• B.

  2, 1, 5, 4, 3.

• C.

  3, 1, 5, 4, 2

• D.

  2, 4, 5, 1, 3

• E.

  3, 4, 5, 1, 2

Considere o circuito abaixo. Sabendo-se que E= 10 V e R= 10 , determine as leituras no amperímetro e no voltímetro, considerando que ambos sejam ideais. Assinale a alternativa que apresenta respectivamente esses valores calculados

• A.

  2,5 A; 0,5 V.

• B.

  1,5 A; 2,5 V.

• C.

  0,5 A; 2,5 V

• D.

  0,5 A; 1,5 V

• E.

  2,5 A; 1,5 V

Em uma residência na qual a tensão de alimentação é 127 V, há um disjuntor geral de 25 A. Nessa residência são utilizados eventualmente diversos eletrodomésticos nos quais estão especificadas as respectivas potências, conforme abaixo:

Chuveiro= 2400 W

Televisor= 120 W

Liquidificador= 240 W

Ebulidor= 840 W

Lâmpadas= 60 W ( cada uma )

Em que condições o disjuntor desarmará?

1. Quando forem ligados simultaneamente o chuveiro, o televisor e o liquidificador.

 2. Quando forem ligados simultaneamente o chuveiro e o ebulidor.

 3. Quando forem ligados simultaneamente o ebulidor, o televisor e 5 lâmpadas.

4. Quando forem ligados simultaneamente 10 lâmpadas , o televisor e o chuveiro.

O dijuntor desarmará nos itens:

• A.

  2 e 4 apenas

• B.

  1 e 2 apenas.

• C.

  2 e 3 apenas

• D.

  3 e 4 apenas.

• E.

  1 e 4 apenas

No circuito abaixo, considerando a utilização dos interruptores S1, S2 e da lâmpada L1, considere as afirmativas abaixo:

1. É possível obter somente a função lógica E.

 2. É possível obter a função lógica NE.

3. É possível obter a função lógica OU.

4. É possível utilizar o circuito como um demonstrativo de aplicação digital.

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1 e 2 são verdadeiras.

• B.

  Somente as afirmativas 1 e 3 são verdadeiras

• C.

  Somente as afirmativas 2 e 3 são verdadeiras

• D.

  Somente as afirmativas 2 e 4 são verdadeiras

• E.

  Somente as afirmativas 3 e 4 são verdadeiras

O padrão T568 A é um padrão de cores nos pares dos fios do cabo cat 5 . Ao crimpar o cabo a um conector RJ 45 macho, qual a seqüência que deve ser usada?

• A.

  Branco do verde, verde, laranja, branco do laranja, branco do azul, azul, branco do marrom , marrom

• B.

  Branco do verde, verde, branco do laranja, azul, laranja, branco do marrom, marrom, branco do azul

• C.

  Branco do verde, verde, branco do laranja, azul, branco do azul, laranja , branco do marrom, marrom

• D.

  Branco do azul, azul, branco do verde, verde, laranja, marrom, branco do marrom, branco do laranja

• E.

  Verde, azul, laranja, marrom, branco do verde, branco do azul, branco do laranja, branco do marrom.

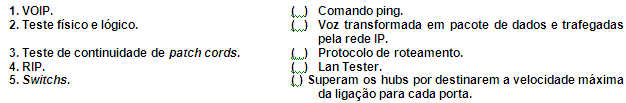

Numere a coluna da direita com base nas informações da coluna da esquerda.

Assinale a seqüência correta da coluna da direita, de cima para baixo.

• A.

  1, 3, 4, 5, 2.

• B.

  3, 2, 4 ,1 ,5

• C.

  2, 3, 1 ,5, 4 .

• D.

  2, 1, 4, 3, 5.

• E.

  4, 1 ,2 ,3, 5.

Quanto a um sistema de aterramento, considere as seguintes afirmativas:

1. Todos os sistemas (elétrico, lógica, telecomunicações e pára-raios) devem estar devidamente interligados entre si para que não se criem diferenças de potenciais entre eles.

 2. Para melhorar o sistema, diminuindo a resistência de terra, pode-se instalar mais hastes, aprofundar mais as hastes, ou fazer tratamento do solo (envolver as hastes com sais).

3. Em cada malha de terra deve haver pelo menos uma das hastes em caixas de inspeção.

4. As emendas necessárias aos cabos de aterramento devem ser feitas por soldas exotérmicas por questões de facilidade operacional e custos menores.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira

• B.

  Somente a afirmativa 2 é verdadeira

• C.

  Somente as afirmativas 3 e 4 são verdadeiras

• D.

  Somente a afirmativa 3 é verdadeira

• E.

  Somente as afirmativas 1, 2 e 3 são verdadeiras

Um desenhista projetista está elaborando o desenho de um projeto elétrico residencial com a utilização do sistema Auto CAD. A escala utilizada para o projeto é de 1:100 e do AutoCAD 1:1. A unidade é o milímetro . O projetista quer desenhar um interruptor que ficará a 20 cm da porta e a 1,30 m do piso. Qual é a correta seqüência de comandos?

• A.

  Selecionar o objeto, efetuar o comando COPY, indicar um ponto de base para o movimento, efetuar o comando SNAP FROM, clicar no ponto de partida (neste caso a porta ) e indicar a seguinte coordenada @ 0, -2.

• B.

  Selecionar a parede, indicar um ponto de base para o movimento, efetuar o comando LINE, clicar no ponto de partida (neste caso a parede) e indicar a coordenada @ 0, -2.

• C.

  Efetuar o comando COPY, selecionar o objeto, indicar um ponto de base para o movimento, efetuar o comando SNAP FROM, clicar no ponto de partida (nesse caso a porta) e indicar com a coordenada 0,-2

• D.

  Selecionar o objeto, indicar um ponto de base para o movimento, comando SNAP FROM, clicar no ponto de partida (neste caso a porta) e indicar as coordenadas -2, 0.

• E.

  Selecionar a porta, efetuar o comando CIRCLE, indicar as coordenadas -2,0 e efetuar o comando LINE com coordenadas 0,@1,3.

Quanto a um sistema de proteção de descargas atmosféricas:

 1. Utiliza-se o equipamento chamado megger para realizar medidas de resistência de aterramento.

 2. Para se medir a resistência de terra aplica-se uma tensão entre o terra a ser medido e o terra auxiliar, colocando uma ponte de resistores entre esses dois pontos.

3. A finalidade dos sistemas de aterramentos dos SPDAs é dissipar no solo as correntes dos raios recebidas pelos captores e por esse motivo devem ser totalmente isoladas de qualquer outro aterramento.

 4. As barras de neutro (N) e proteção ( PE ou T ) devem ser interligadas e aterradas na origem da instalação.

Assinale a alternativa correta.

• A.

  Somente as afirmativa 1 e 2 são verdadeiras

• B.

  Somente a afirmativa 2 e verdadeira.

• C.

  Somente as afirmativas 3 e 4 são verdadeiras

• D.

  Somente a afirmativa 2 e 3 são verdadeiras.

• E.

  Somente as afirmativas 1 e 4 são verdadeiras

Com a evolução das tecnologias, a convergência de mídia é cada vez mais visível nas redes corporativas. A utilização de VOIP está sendo cada vez mais usual, apesar de que, tudo que transita pela rede, são pacotes de dados. É necessário priorizar os pacotes que estejam trafegando para a aplicação VOIP. Qual a tecnologia que permite esta priorização?

• A.

  Host name

• B.

  DNS

• C.

  http

• D.

  QoS

• E.

  FTP
