A respeito de um transformador de potência com dois enrolamentos, julgue os itens que se seguem.

I Um transformador de potência pode ser modificado, por meio de ligações externas em seus terminais, de modo a funcionar como um autotransformador.

II Por meio do ensaio em curto-circuito, é possível avaliar, com boa precisão, a relação de transformação de tensão do transformador.

III Todo transformador de potência tem como isolante o óleo mineral.

IV Se os enrolamentos de um transformador estiverem ligados em triângulo-estrela, no lado em estrela pode ser medida uma tensão de fase para neutro e uma outra entre duas fases, ambas apresentando valores diferentes.

Estão certos apenas os itens

• A.

  I e III.

• B.

  I e IV.

• C.

  II e III.

• D.

  II e IV.

Determinado instrumento, que utiliza uma corrente com nível que varia entre zero e 5 A, deve ser instalado em local onde a corrente varia aproximadamente entre 0 e 50 A. Nessa situação, o equipamento apropriado que deve ser utilizado a fim de permitir a alimentação adequada do instrumento é um

• A.

  transformador de potência.

• B.

  autotransformador.

• C.

  estabilizador de tensão.

• D.

  transformador de corrente.

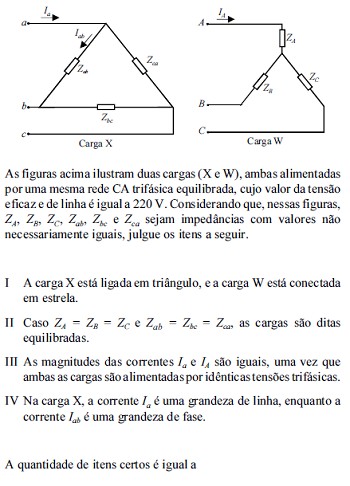

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Uma carga monofásica apresenta potência aparente igual a 1,0 kVA e fator de potência indutivo igual a 0,8. Considerando que as potências ativa e reativa da carga sejam mantidas constantes e que um capacitor seja ligado em paralelo à carga, de modo a elevar o fator de potência da instalação para 0,9 indutivo, a potência aparente da instalação, em kVA, nessas novas condições, será

• A.



• B.



• C.



• D.



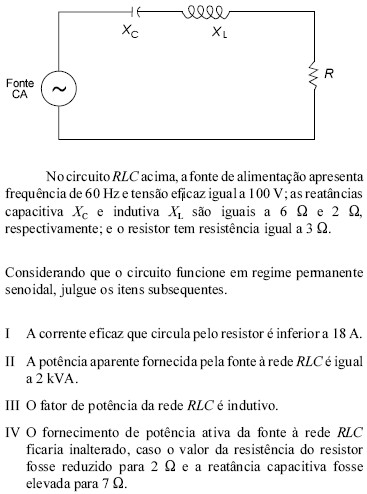

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Uma carga trifásica equilibrada, quando alimentada por tensão de linha eficaz igual a 220 V, absorve da rede elétrica potência ativa total igual a 12 kW, com fator de potência indutivo igual a 0,8. A respeito dessa situação hipotética, assinale a opção correta.

• A.

  A corrente de linha que alimenta a carga tem valor eficaz superior a 37 A.

• B.

  A carga absorve no total 10 kvar de potência reativa.

• C.

  A potência aparente trifásica absorvida pela carga é igual a 21 kVA.

• D.

  O fator de potência da instalação ficaria unitário caso, em paralelo à carga, fosse ligado um banco trifásico de capacitores com potência igual a 2 kVA.

Assinale a opção correta acerca de componentes simétricas em sistemas elétricos de potência trifásicos, para os quais as tensões nas fases a, b e c são representadas, respectivamente, por V _a , V _b e V _c .

• A.

  Se V _a1 , V _b1 e V _c1 forem componentes simétricas de sequência positiva das tensões de fase, nesse caso, as intensidades das tensões de sequência positiva serão sempre iguais, mesmo que as magnitudes das tensões de fase forem diferentes.

• B.

  As magnitudes das grandezas de sequência negativa têm sempre valores idênticos aos da sequência positiva, mas as fases são diferentes nesses dois tipos de sequência.

• C.

  A componente de sequência zero V _a0 referente às grandezas de fase de tensão é igual à soma algébrica V _a +V _b +V _c .

• D.

  A componente de sequência negativa V _a2 das tensões de fase V _a , V _b e V _c é sempre nula, caso a componente de sequência zero V _a0 dessas mesmas tensões de fase seja nula.

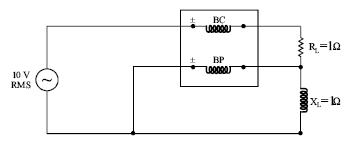

A figura acima mostra uma conexão que utiliza o wattímetro para se efetuar a medida de potência em uma carga CA hipotética. Na representação do instrumento de medida, são indicadas a bobina de corrente (BC) e a bobina de potencial (BP). Nessa ligação, considerando-se que o instrumento seja ideal, a potência medida será

• A.

  0 W.

• B.

  12,5 W.

• C.

  50 W.

• D.

  75 W.

Para se medir a potência ativa trifásica de uma carga trifásica desequilibrada ligada em triângulo, é utilizado o instrumento wattímetro. Essa carga foi conectada à rede por meio de três condutores apropriadamente dimensionados. Considerando (caso necessário) que a soma das leituras dos instrumentos constitui uma única medida, o número mínimo necessário de wattímetros para efetuar a medida da potência ativa trifásica na carga é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Em um retificador controlado de silício (silicon controlled rectfier – SCR), o disparo é controlado por meio do(a)

• A.

  ânodo.

• B.

  cátodo.

• C.

  porta (gate).

• D.

  junção PN.
