Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2009

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

O esquema WDM (wavelength-division multiplexing) somente pode ser implementado com fibras multimodo, uma vez que fibras monomodo não permitem a transmissão simultânea de vários sinais com diferentes comprimentos de onda.

• C. Certo
• E. Errado

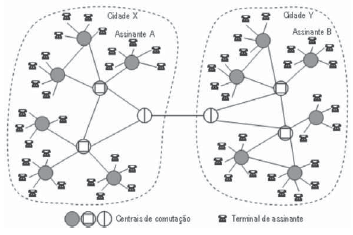

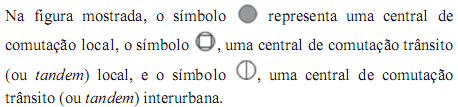

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

• C. Certo
• E. Errado

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

A transmissão de dados pelo canal telefônico na modalidade acesso discado pode ser feita com modems digitais, que utilizam código de linha NRZ ou HDB3, por exemplo, em vez de técnicas de modulação digital, tais como FSK, PSK ou QAM.

• C. Certo
• E. Errado

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

A banda passante do canal telefônico no sistema telefônico fixo comutado é limitada à faixa de frequências entre 300 Hz e 3.400 Hz, e esses limites são impostos pela resposta de frequência dos pares de fios que interligam os aparelhos telefônicos e as centrais telefônicas.

• C. Certo
• E. Errado

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

No sistema telefônico fixo comutado, o canal telefônico é analógico na parte denominada enlace de assinante, mas ele é digital nos entroncamentos entre centrais de comutação. Para trafegar na parte digital desse canal, o sinal de voz precisa ser digitalizado, comumente à taxa de 64 kbps.

• C. Certo
• E. Errado

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

Para serem transmitidos de uma central de comutação para outra, os sinais de voz, já digitalizados, são agrupados usando-se a técnica FDM (frequency division multiplexing), sendo que o primeiro nível de agrupamento é denominado E1 e comporta 30 sinais de voz.

• C. Certo
• E. Errado

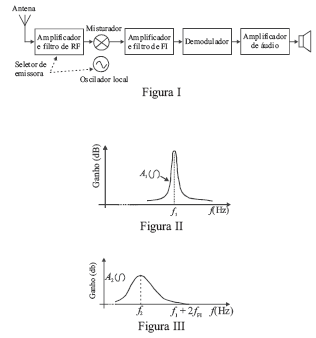

A figura I apresentada acima mostra o diagrama de blocos simplificado de um receptor de rádio AM ou FM. Nesse tipo de receptor, a frequência intermediária (FI) padrão é de 455 kHz, em receptores AM, e de 10,7 MHz, em receptores FM. As figuras II e III apresentam, respectivamente, as curvas de resposta em frequência A₁(f) e A₂(f) de dois elementos ou estágios do receptor. A partir dessas informações, julgue os itens subsequentes, relativos a esse receptor.

Se o receptor em questão for usado para a recepção de sinais FM, então o demodulador poderá ser do tipo não-coerente embasado, por exemplo, em um detector de inclinação ou em um detector de quadratura.

• C. Certo
• E. Errado

A figura I apresentada acima mostra o diagrama de blocos simplificado de um receptor de rádio AM ou FM. Nesse tipo de receptor, a frequência intermediária (FI) padrão é de 455 kHz, em receptores AM, e de 10,7 MHz, em receptores FM. As figuras II e III apresentam, respectivamente, as curvas de resposta em frequência A₁(f) e A₂(f) de dois elementos ou estágios do receptor. A partir dessas informações, julgue os itens subsequentes, relativos a esse receptor.

Se o receptor em questão for de um rádio FM, então, para que ele receba o sinal de uma emissora cuja frequência de transmissão seja de 96,1 MHz, o filtro de RF deverá ser sintonizado nessa frequência e o oscilador local deverá gerar uma onda senoidal com frequência de 96,1 MHz.

• C. Certo
• E. Errado

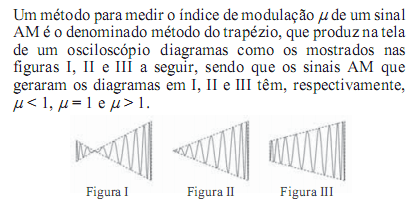

Julgue os itens de 65 a 68, acerca de técnicas de modulação analógica.

• C. Certo
• E. Errado

Julgue os itens de 65 a 68, acerca de técnicas de modulação analógica.

Em um sinal AM com índice de modulação igual ou inferior a 1, as bandas laterais contêm, normalmente, menos de 50% da potência transmitida, enquanto que, em um sinal DSB-SC, toda a potência transmitida está nas bandas laterais. Por isso, o desempenho na presença de ruído da técnica DSB-SC pode ser superior ao da técnica AM. A desvantagem da técnica DSB-SC é que ela requer demodulador coerente.

• C. Certo
• E. Errado
