Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2009

Acerca de equipamentos utilizados em sistemas elétricos de potência, julgue os itens a seguir.

I Os contactores são utilizados com a função de proteção de circuitos de motores para evitar sobrecargas.

II Relés térmicos adequadamente projetados e conectados aos circuitos são apropriados para proteção contra sobrecargas.

III Pára-raios adequadamente projetados e inseridos nos circuitos de um sistema elétrico são apropriados para a proteção de correntes de curto-circuito oriundas de descargas atmosféricas.

IV Alguns tipos de disjuntores para circuitos de baixa tensão em instalações elétricas servem para proteção contra sobrecargas e curto-circuitos.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e III.

• C.

  II e IV.

• D.

  III e IV.

Um diodo emissor de luz LED

• A.

  apresenta queda de tensão normalmente superior a 10 V, para correntes no sentido direto.

• B.

  não é feito de silício, ao contrário dos diodos comuns.

• C.

  tem vida útil muito curta, menor que a de um diodo comum.

• D.

  é inadequado para uso em circuitos com chaveamento.

Uma carga trifásica equilibrada está ligada em estrela à rede elétrica de uma concessionária de energia elétrica. Considerandose que a ligação da carga ocorra a três fases e o neutro, e a tensão de linha (fase-fase) seja igual a 380 V, assinale a opção correta.

• A.

  A tensão fase-neutro na carga é inferior a 227 V.

• B.

  Caso fosse conectada uma carga monofásica entre duas fases da carga em estrela, as magnitudes da corrente elétrica circulando por cada um dos condutores provenientes da rede elétrica não seriam alteradas.

• C.

  O condutor neutro proveniente da rede elétrica é ligado normalmente a uma das fases da carga.

• D.

  Caso a carga estivesse desequilibrada, a conexão do condutor neutro ao centro estrela da carga não seria possível.

O número decimal 4,375 é representado em uma base binária por

• A.

  100,011.

• B.

  010,011.

• C.

  100,100.

• D.

  010,100.

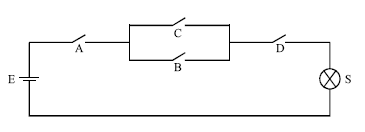

No circuito elétrico mostrado acima, os componentes A, B, C e D são chaves que estão ou na posição aberta (situação de repouso ou nível lógico zero) ou na posição fechada (acionada ou nível 1). O componente S é uma lâmpada, que está apagada (nível zero) ou ligada (nível 1). A função lógica que descreve o estado (ligada/desligada) da lâmpada

• A.

  S = ABCD.

• B.

  S = AD(B + C).

• C.

  S = AB + CD.

• D.

  S = ABC + D.

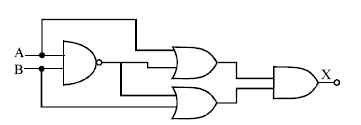

No circuito lógico mostrado acima, a variável lógica de saída X é igual a

• A.

  zero.

• B. 1.
• C. AB.
• D.



Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

A tecnologia OPGW (optical protection ground wire) é aquela em que cabos de fibras ópticas são instalados em linhas de transmissão elétricas, no interior dos cabos de energia elétrica.

• C. Certo
• E. Errado

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

As figuras I e II a seguir ilustram, respectivamente, uma fibra multimodo e uma fibra monomodo. Tecnologicamente, as fibras monomodo suportam taxas de transmissões maiores que aquelas suportadas pelas fibras multimodo. Em compensação, emendar fibras multimodo é, normalmente, mais fácil, assim como acoplar uma fonte de luz a essas fibras.

• C. Certo
• E. Errado

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

Fibras ópticas podem suportar velocidades ou taxas de transmissão muito maiores que as suportadas pelos cabos metálicos, contudo a atenuação, em dB/km, causada pelas fibras aos sinais transmitidos é maior, obrigando o uso de um número maior de repetidores ou de amplificadores.

• C. Certo
• E. Errado

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

Nos sistemas de comunicação via fibra óptica, os diodos emissores de luz (LEDs) e os diodos a laser são as fontes de luz mais utilizadas. Os diodos a laser apresentam várias vantagens em relação aos LEDs, entre elas a geração de luz com menor largura espectral (luz coerente) e com maior potência.

• C. Certo
• E. Errado
