Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2011

Uma das características da família de circuitos lógicos C-MOS é que, em geral,

• A. trabalha somente com uma tensão de alimentação de 5V.
• B. possui menor tempo de atraso que a família TTL.
• C. possui maior imunidade ao ruído e tempo de atraso que a família TTL.
• D. possui menor imunidade ao ruído e maior tempo de atraso que a família TTL.
• E. é construída utilizando transistores bipolares.

Deseja-se medir a corrente em um resistor. A forma correta de se ligar o amperímetro é descrita por

• A.
• B.
• C.
• D.
• E.

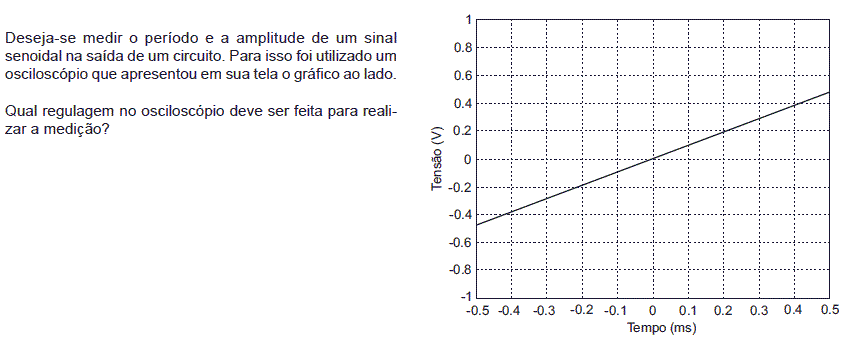

• A. Utilizar acoplamento DC.
• B. Alterar a luminosidade do feixe.
• C. Ajustar o foco.
• D. Ajustar somente a escala de amplitude.
• E. Ajustar a base de tempo e possivelmente a escala de amplitude.

Deseja-se medir um resistor utilizando um ohmímetro. Dentre as representações abaixo, qual corresponde à forma correta de se utilizar o ohmímetro?

• A.
• B.
• C.
• D.
• E.

Uma fonte é utilizada como gerador de clock para um circuito sequencial síncrono. O circuito não está funcionando corretamente, pois o tempo de transição entre os estados está maior que o esperado. Após uma análise do circuito, suspeita-se que o problema está no período do sinal, na saída do gerador de clock. Para medir o período deste sinal, deve-se utilizar, preferencialmente um

• A. voltímetro ajustado na escala AC.
• B. ohmímetro e um circuito ressonante, pois, dessa forma, pode-se utilizar o ohmímetro para medir a impedância do circuito ressonante que varia com a frequência do sinal de entrada produzido pelo gerador de clock.
• C. amperímetro ligado em série com um circuito ressonante e o gerador de clock, pois, dessa forma, pode-se medir o período do clock de acordo com a variação da corrente no circuito.
• D. frequencímetro, pois, com o valor da frequência medida, o período do sinal na saída do gerador de clock pode ser facilmente calculado.
• E. wattímetro, pois a potência de um sinal tem uma relação direta com o seu período.

Quanto à utilização do voltímetro, deve-se considerar que

• A. possui baixa impedância de entrada e deve ser ligado, em série, ao componente em que se deseja medir a tensão.
• B. possui baixa impedância de entrada e deve ser ligado, em paralelo, ao componente em que se deseja medir a tensão.
• C. possui alta impedância de entrada e deve ser ligado, em paralelo, ao componente em que se deseja medir a tensão.
• D. possui alta impedância de entrada e deve ser ligado, em série, ao componente em que se deseja medir a tensão.
• E. não é eficiente para medir tensão, sendo, preferencialmente, utilizado para medir resistência.

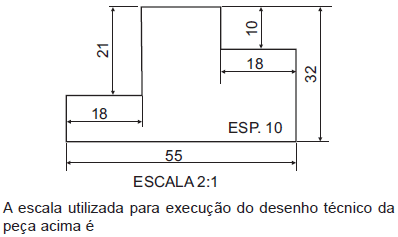

• A. de ampliação.
• B. de fabricação.
• C. de redução.
• D. especial.
• E. natural.

Uma sala 14 m x 10 m será destinada à construção de um laboratório de ensaios de contraprova em materiais e equipamentos. Sabendo-se que a iluminância exigida, para essa atividade, é de 1.500 lux, o fator de depreciação do ambiente é de 0,70, o coeficiente de utilização é de 0,40 e a luminária escolhida contém quatro lâmpadas de 2.500 Lumens cada, o número mínimo de luminárias necessárias a serem instaladas para atender às condições exigidas é

• A. 35
• B. 45
• C. 55
• D. 75
• E. 85

• A.
• B.
• C.
• D.
• E.

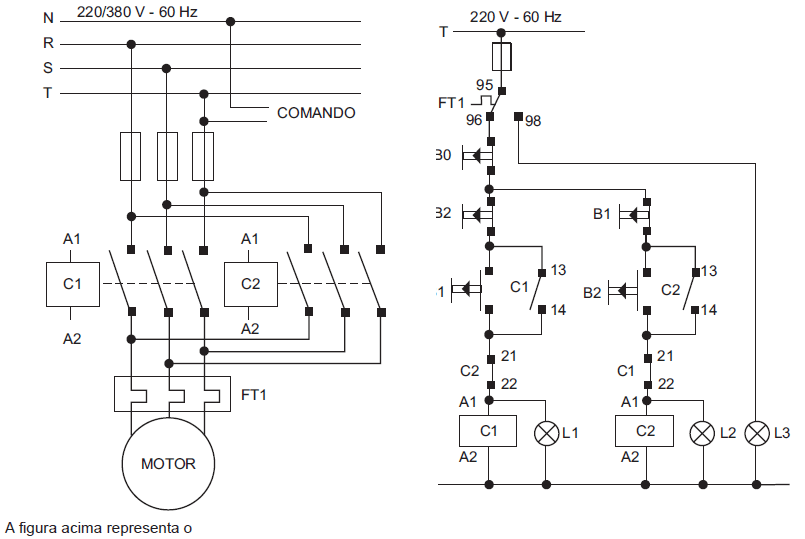

• A. esquema elétrico de uma chave compensadora.
• B. diagrama de blocos de uma partida direta de motor trifásico.
• C. diagrama multifilar de uma chave estrela-triângulo.
• D. diagrama funcional (força e comando) de uma partida com chave estrela-triângulo.
• E. diagrama funcional (força e comando) da partida de um motor trifásico com reversão manual.
