Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2014

• A. soldaemtodo contorno.
• B. solda no campo.
• C. soldaemumlado com projeção no lado oposto.
• D. cobre-junta.
• E. espaçador.

• A. perna da solda.
• B. abertura de raiz.
• C. penetração da raiz.
• D. ângulo do chanfro.
• E. profundidade do bisel.

O soldador precisa conferir o ângulo do bisel da junta que irá soldar. Ele deverá utilizar o seguinte equipamento de medição:

• A. paquímetro.
• B. régua.
• C. trena.
• D. goniômetro.
• E. pirômetro

Opaquímetro é um instrumento utilizado para medir a distância entre dois lados simetricamente opostos em um objeto. O nónio é a escala de medição contida no cursor móvel do paquímetro que permite uma precisão decimal de leitura. Quando se tem o nónio com 10 divisões, corresponde a uma precisão de:

• A. 0,0001mm.
• B. 0,01mm.
• C. 0,1mm.
• D. 0,5 mm.
• E. 0,02 mm.

Durante a soldagem os olhos do soldador devem ser protegidos com filtros de proteção devido à grande intensidade de raios emitidos pelo o arco elétrico. Na soldagem por eletrodo revestido com corrente de 250A até 550A o filtro de opacidade para filtrar os raios deve ser o de número:

• A. 30.
• B. 40.
• C. 10.
• D. 14.
• E. 25.

• A. 18, 20, 50.
• B. 50, 18, 20.
• C. 2, 20, 18.
• D. 30, 20, 50.
• E. 30, 18, 20.

Com objetivo de minimizar a deformação durante a soldagem, a junta a ser soldada deve possuir chanfro em:

• A. “J”.
• B. “X”.
• C. “V”.
• D. “U”.
• E. “K”.

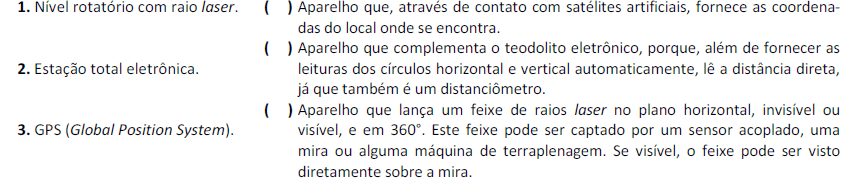

Relacione os equipamentos utilizados na topografia às respectivas definições.

A sequência está correta em

• A. 1, 2, 3
• B. 3, 2, 1
• C. 1, 3, 2
• D. 3, 1, 2
• E. 2, 3, 1

Os teodolitos são equipamentos destinados à medição de ângulos, horizontais ou verticais, objetivando a determinação dos ângulos internos ou externos de uma poligonal, bem como a posição de determinados detalhes necessários ao levantamento. Sobre o uso de teodolito, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os procedimentos para a medição, utilizando um teodolito, resumem-se em: instalação do equipamento, focalização, pontaria e leitura da direção.

( ) Enquanto os equipamentos não estiverem sendo utilizados, deve-se evitar deixá-los apoiados em pé, pois podem cair e sofrer alguma avaria. O ideal é deixar os equipamentos sempre “deitados” no chão.

( ) Escolhido o ponto onde será estacionado o equipamento, deve-se instalar o tripé e o teodolito.

( ) É fundamental cravar bem as pontas das pernas do tripé para evitar que o mesmo se mova, posteriormente, durante as medições. Terminada esta etapa, o equipamento já pode ser colocado sobre o tripé.

( ) O equipamento deve ser retirado com cuidado do seu estojo. É importante deixar o estojo fechado em campo para evitar problemas com umidade e sujeira, além de dificultar a perda de acessórios que ficam guardados no mesmo estojo.

A sequência está correta em

• A. V, F, F, F, V
• B. V, V, V, V, V
• C. F, V, F, V, V
• D. F, V, V, V, F
• E. F, V, V, V, V

As altitudes no Brasil são determinadas a partir da Rede Altimétrica Brasileira, estabelecida e mantida pelo Instituto Brasileiro de Geografia e Estatística (IBGE). Este é um exemplo de rede vertical, que, de acordo com Gemael (1987), pode ser definido como um conjunto de pontos materializados no terreno (referências de nível – RN) e identificados por uma coordenada, sendo a altitude determinada a partir de um ponto origem do datum vertical. Sobre o tema, analise.

I. Referências altimétricas: os pontos que dão origem ao levantamento altimétrico de uma superfície, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes).

II. Referência de nível: marcas características de metal (latão ou bronze) cravadas em pilares de concreto erguidos nos extremos das seções (obras de arte, monumentos, estações ferroviárias ou rodoviárias) ou pontos notáveis dos percursos de linhas geodésicas.

III. Ponto de segurança: pontos materializados em campo para controle do nivelamento topográfico.

IV. Ponto auxiliar: pontos executados em campo durante o nivelamento topográfico, e que não são materializados.

V. Apoio geodésico altimétrico: conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.

VI. Apoio topográfico altimétrico: conjunto de pontos, materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.

VII. Seção de nivelamento: segmento de linha entre duas referências de nível.

Estão corretas as afirmativas

• A. I, III e V, apenas.
• B. II, IV e V, apenas.
• C. I, II, III e VII, apenas.
• D. I, II, III, IV, V, VI e VII.
• E. III, V, VI e VII, apenas.
