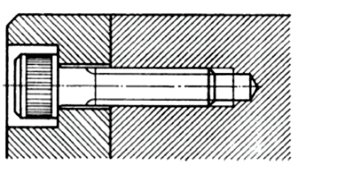

Considere o desenho abaixo.

O desenho representa duas peças unidas por um parafuso do tipo:

• A. sextavado interno ou allen.
• B. cabeça sextavada.
• C. prisioneiro.
• D. auto atarraxante.
• E. auto frenante.

O acoplamento adequado para uma laminadora acionada por um motor de combustão interna com 15 CV e 1432 rpm, que opera 16 horas por dia, deve suportar o torque mínimo de

Dados: F_c = 3,6

• A. 20 kgfm
• B. 27 kgfm
• C. 30 kgfm
• D. 36 kgfm
• E. 42 kgfm

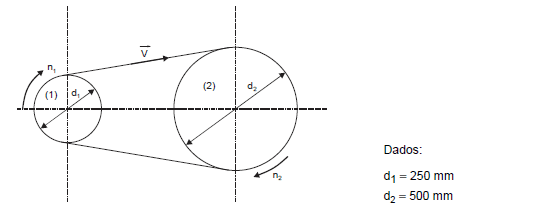

As duas polias do esquema abaixo estão ligadas por correias de Diâmetros d₁ e d₂ (assumir escorregamento desprezível).

Sabendo que a primeira polia (1) possui frequência de 80 rpm, a frequência da polia (2) e a velocidade linear da correia serão, respectivamente, iguais a

• A. 45 rpm e 31,42 m/min
• B. 40 rpm e 31,42 m/min
• C. 40 rpm e 62,83 m/min
• D. 60 rpm e 62,83 m/min
• E. 45 rpm e 62,83 m/min

Um motor de 4 polos, frequência de 60 Hz e rotação de 1.200 rpm precisa acionar uma carga com conjugado de 10 N.m utilizando acoplamento por polia com correia em V (escorregamento 98%). A potência mínima desse motor deve ser

Dado: Rotação Nominal do Motor (N_n) = 1.800 rpm

• A. 0,86 CV
• B. 1.281 CV
• C. 1,74 CV
• D. 236 CV
• E. 1,0 CV

Em um motor de combustão interna do ciclo Otto, os dispositivos que permitem ou bloqueiam a entrada ou saída de gases ou combustível dos cilindros recebem o nome de

• A. pistões.
• B. casquilhos.
• C. velas de Ignição.
• D. bielas.
• E. válvulas.

Considere a figura abaixo.

De acordo com as normas ABNT/DIN/IEC, o símbolo acima quando utilizado em um esquema elétrico, representa

• A. disjuntor.
• B. motor de corrente contínua.
• C. bobina eletromagnética.
• D. fusível.
• E. gerador.

Considere a figura abaixo.

Considerando a perspectiva Isométrica acima, e assumindo os furos e rasgos retangulares como passantes, a vista de planta (como indicado pela seta) desta peça será representada pela figura:

• A.
• B.
• C.
• D.
• E.

Quando existe a necessidade de fazer a pilotagem (mudança de posição) de uma válvula hidráulica ou pneumática à distância, utiliza-se comumente um dispositivo composto de uma bobina eletromagnética que, quando energizada, gera um campo magnético que atrai elementos ferrosos, comportando-se como imã permanente.

Esta bobina é enrolada no magneto fixo e este conjunto é fixado à carcaça da válvula, seja ela hidráulica ou pneumática (eletroválvula). O magneto móvel é fixado diretamente na extremidade de seu carretel. No momento em que a corrente elétrica percorre a bobina, é gerado um campo magnético que atrai os magnetos e empurra o carretel da válvula na direção oposta à do solenoide que foi energizado, mudando a posição do carretel no interior da válvula e provocando a sua abertura ou fechamento.

Este dispositivo recebe o nome de

• A. pressostato.
• B. relé com retardo.
• C. válvula de esfera.
• D. válvula solenoide.
• E. sensor de proximidade.

Considere a figura abaixo.

O acionamento do atuador pneumático simples é feito através de uma válvula de

• A. 3/2 vias com botão de acionamento, normalmente fechada.
• B. 2/2 vias com botão de acionamento, normalmente aberta.
• C. 3/2 vias com acionamento por pedal, normalmente aberta.
• D. 3/2 vias com botão de emergência, normalmente aberta.
• E. 2/2 vias com acionamento por pedal, normalmente fechada.

É comum prever a instalação em vasos de pressão de aberturas fechadas por meio de tampas removíveis, permitindo somente a inspeção visual do interior do referido vaso de pressão mediante a retirada dessa tampa. A denominação desta abertura é

• A. boca de inspeção.
• B. bocal para dreno.
• C. junta de anel.
• D. tampo de respiro.
• E. boca de visita.
