Questões sobre Elétrica / Eletrônica

Os cabos elétricos que alimentam os refletores devem percorrer caminhos desde a entrada de energia até o local da iluminação, juntamente com cabos de áudio e vídeo. Para evitar interferência do campo elétrico no áudio e/ou vídeo, os cabos elétricos devem ser posicionados

• A.

  paralelos, juntamente com os cabos de áudio.

• B.

  paralelos, juntamente com os cabos de vídeo.

• C.

  paralelos, a uma distância máxima de 10 centímetros dos cabos de áudio e vídeo.

• D.

  a uma distância mínima de um metro dos cabos de áudio e vídeo.

• E.

  sem preocupação, pois não há interferência no áudio ou vídeo.

O equipamento utilizado para medir a energia elétrica quando são 110 volts ou 220 volts antes de ligar os equipamentos elétricos é o

• A.

  voltímetro.

• B.

  amperímetro.

• C.

  multímetro.

• D.

  kelvinômetro.

• E.

  fotômetro.

Considere que a energia elétrica para um set de gravação é fornecida com 01 terra, 01 neutro e 03 fases que são denominadas Fase 1, Fase 2 e Fase 3. Fase e neutro = 110 volts.

Considere também que serão ligados 06 refletores com lâmpadas de 2 000 watts cada, numerados de refletor número 1 até refletor número 6.

Considere ainda que a tensão nominal das lâmpadas é 220 volts.

Para distribuir a ligação dos refletores nessa rede elétrica, é necessária a seguinte situação:

• A.

  REFLETORORES 1 e 2 – ligados na fase 01 e fase 02.

  REFLETORORES 3 e 4 – ligados na fase 01 e fase 03.

  REFLETORORES 5 e 6 – ligados na fase 02 e fase 03.

• B.

  REFLETORORES 1 e 2 – ligados na fase 01 e neutro.

  REFLETORORES 3 e 4 – ligados na fase 01 e fase 02.

  REFLETORORES 5 e 6 – ligados na fase 01 e fase 03.

• C.

  REFLETOR 1 – ligado na fase 01 e neutro.

  REFLETOR 2 – ligado na fase 01 e fase 02.

  REFLETOR 3 – ligado na fase 01 e fase 03.

  REFLETOR 4 – ligado na fase 02 e fase 03.

  REFLETOR 5 – ligado na fase 02 e fase 01.

  REFLETOR 6 – ligado na fase 02 e fase 03.

• D.

  Ligar todos os refletores na fase 1 e neutro, deixando as outras fases disponíveis para outras ligações.

• E.

  Ligar todos os refletores na fase 1 e fase 2, deixando a fase 3 disponível para outras aplicações.

Os termos níquel-cádmio, lítion-íon, efeito memória, alcalina, mAh se referem a que fonte de alimentação para equipamentos?

• A.

  Fonte de alimentação 110V.

• B.

  Baterias.

• C.

  Fonte de alimentação 220V.

• D.

  Fonte inversora 110V.

• E.

  Fonte conversora 110V.

Após o uso, como proceder com as baterias que não foram utilizadas até o final da carga?

• A.

  Devem ser recarregadas imediatamente.

• B.

  Devem ficar descansando para serem recarregadas no dia seguinte.

• C.

  Não devem ser utilizadas novamente por um período mínimo de dois dias.

• D.

  Devem ser descarregadas completamente, antes de colocá- las para regarregar novamente.

• E.

  Não devem ser recarregadas.

A figura acima mostra um fio condutor e um cabo elétrico, os quais são adequados para utilização em instalações elétricas de baixa tensão, tanto para iluminação quanto para circuitos de comando e de força. Os elementos 1 e 2 são condutores e o 3 é isolante. A respeito dos componentes do fio condutor e do cabo, assinale a opção correta.

• A.

  Se o componente 1 for feito de cobre, então a seção padronizada máxima fabricada desse tipo de condutor é igual a 2 mm².

• B.

  Normalmente, o componente 3 é um composto termoplástico, como, por exemplo, o cloreto de polivinila (PVC).

• C.

  Embora seja condutor, o componente 2 é composto por fios de cobre, papel impermeável ao querosene e carvão com alto poder de isolamento.

• D.

  Caso o condutor seja submetido a correntes elétricas de sobrecarga, o componente 3 torna-se condutor de corrente elétrica, o que leva à necessidade de se evitar a sobrecarga de fios e cabos.

Em geral, fios e cabos para baixa tensão são classificados de acordo com seu comportamento quando submetidos à ação do fogo. Em relação a esse comportamento, assinale a opção correta.

• A.

  Na presença de chamas próximas, cabos resistentes ao fogo não permitem o funcionamento do circuito elétrico para o qual eles foram dimensionados.

• B.

  Cabos resistentes à chama, quando expostos a sobretensão, provocam faiscações indesejáveis em emendas. Quando a sobretensão é prolongada, as faíscas em questão provocam chamas, podendo causar incêndio.

• C.

  Nos cabos não-propagadores de chama, uma vez removida a chama ativadora, a combustão do material se extingue.

• D.

  Nos cabos propagadores de chama, não ocorre combustão, pois tais cabos são construídos de materiais incombustíveis.

Considere que, em uma exposição, foram montados painéis que necessariamente devem ser iluminados com lâmpadas incandescentes alimentadas por circuitos com tensão CA igual a 220 V. Considere também que por um dos circuitos que alimenta um conjunto de lâmpadas circula uma corrente de 5 A. Nesse caso, a potência consumida pelas lâmpadas nesse circuito é igual a

• A.

  5 W.

• B.

  220 W.

• C.

  1.100 W.

• D.

  2.200 W.

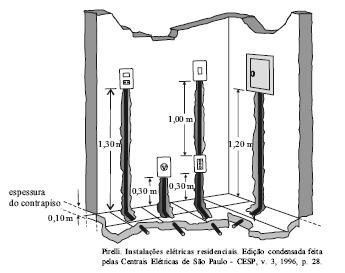

A figura acima mostra alguns componentes normalmente presentes em uma instalação elétrica residencial de baixa tensão. No esquema mostrado, não é indicada a presença de

• A.

  tomada baixa a 30 cm do piso.

• B.

  quadro de distribuição a 1,20 m do piso.

• C.

  conjunto interruptor-tomada média a 1,30 m do piso.

• D.

  disjuntor DR a 30 cm do piso.

Assinale a opção que não contém um tipo de material isolante utilizado em fios e cabos condutores.

• A.

  fibra de carbono (FC)

• B.

  cloreto de polivinila (PVC)

• C.

  polietileno reticulado (XLPE)

• D.

  borracha etileno-propileno (EPR)
