Questões sobre Elétrica / Eletrônica

Texto para as questões 26 e 27

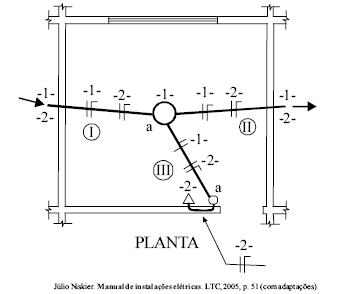

A figura acima mostra o esquema elétrico dos circuitos que atendem a um camarim privativo de uma casa de espetáculos. Nessa figura, considere que I, II e III são eletrodutos.

Com relação aos circuitos 1 e 2 do esquema elétrico citado no texto, assinale a opção correta.

• A.

  O circuito 2 atende a uma tomada.

• B.

  Os circuitos 1 e 2 atendem somente ao camarim.

• C.

  Todos os circuitos são embutidos no piso.

• D.

  A lâmpada está conectada tanto ao circuito 1 quanto ao 2.

Texto para as questões 26 e 27

A figura acima mostra o esquema elétrico dos circuitos que atendem a um camarim privativo de uma casa de espetáculos. Nessa figura, considere que I, II e III são eletrodutos.

A respeito da utilização de eletrodutos e condutores nos circuitos mostrados na figura do texto, assinale a opção incorreta.

• A.

  Passam dois fios fases e dois fios neutros em cada um dos eletrodutos I e II.

• B.

  Pelo eletroduto III passa um fio neutro.

• C.

  Ao interruptor da lâmpada chega um fio fase e sai um fio de retorno.

• D.

  O fio de retorno que passa pelo eletroduto III pertence ao circuito 2.

As figuras acima mostram componentes típicos utilizados na montagem de instalações elétricas. Os componentes indicados na seqüência I, II, III e IV correspondem, respectivamente,

• A.

  ao interruptor simples, ao conector rosqueado, à bucha e ao eletroduto.

• B.

  à caixa de derivação, à luva, à bucha e à curva 90^o.

• C.

  à caixa de interfone, ao conector rosqueado, à arruela e ao eletroduto kawaflex.

• D.

  à caixa de derivação, à arruela, à luva e à curva 45º.

Uma empresa optou por trocar a sua arquitetura de PABX convencional por uma arquitetura do tipo PABX IP. Assinale a opção que não corresponde a uma característica da nova arquitetura escolhida pela empresa.

• A.

  necessidade de duas redes isoladas para transmissão de dados e de voz

• B.

  operação com comutação de pacotes (controle via software) em vez de comutação de circuitos

• C.

  atendimento de uma ampla capacidade de ramais

• D.

  conectividade com a Internet.

Na estrutura de um PABX tradicional (analógico),

• A.

  não é possível conectar telefone digital.

• B.

  existe um módulo de interconexão que permite a comunicação com outros módulos, sendo um deles o que possibilita a ligação entre o PABX e o sistema de telefonia fixa comutada (STFC).

• C.

  os dispositivos denominados de ponta (endpoints) são relés de proteção, distribuídos entre os diversos módulos do PABX, cuja função é a de proteção dos módulos contra descargas atmosféricas (raios).

• D.

  o controlador de processo é uma interface que proporciona a conversão da sinalização e do canal de voz da rede STFC para a rede IP.

As normas regulamentadoras sobre segurança e medicina do trabalho consideram risco ambiental a presença, no ambiente de trabalho, de agentes físicos, químicos e biológicos capazes de causar danos à saúde do trabalhador em função de sua natureza, concentração, intensidade e tempo de exposição. Assinale a opção que não corresponde a um agente classificado como do tipo químico, supondo todos tóxicos.

• A.

  bactéria

• B.

  poeira

• C.

  vapor

• D.

  gás

Em um quadro geral de distribuição de uma instalação elétrica de baixa tensão que contém vários circuitos terminais (iluminação, tomadas, chuveiro) não se deve encontrar, em princípio, o componente denominado

• A.

  disjuntor geral.

• B.

  barramento de neutro.

• C.

  disjuntor de um circuito terminal.

• D.

  interruptor paralelo (interruptor three-way).

Um ventilador para sistema de exaustão deve ser adequadamente dimensionado para instalação em um ambiente sujeito à presença de gases. Uma das grandezas características que deve ser considerada para o ventilador é a sua vazão. Uma unidade correta para essa grandeza é

• A.

  m²/h.

• B.

  kg/h.

• C.

  kg/m³.

• D.

  m³/h.

A figura acima mostra duas tomadas diferentes que são alimentadas cada uma por três fios. A respeito dos componentes presentes nessa instalação e do esquema de ligação, assinale a opção correta.

• A.

  O fio de proteção recebe esse nome porque está conectado a um fusível que tem como finalidade a proteção do condutor contra correntes de curto-circuito.

• B.

  O fio fase necessariamente tem cor azul.

• C.

  Corrente elétrica circulará pelo fio neutro que chega à tomada quando algum aparelho, funcionando adequadamente, for conectado a uma das tomadas e ligado.

• D.

  As duas tomadas são trifásicas porque são conectadas por meio de três condutores.

No circuito abaixo, a fonte e os resistores são ideais e têm valores exatos.

Se a tensão da fonte E é igual a 12 Volts e se a resistência R2 = 2R1, a tensão no ponto S, em relação ao ponto de aterramento, é de:

• A. 3,0 V;
• B. 4,0 V;
• C. 6,0 V;
• D. 8,0 V;
• E. 10,0 V.
