Questões sobre Elétrica / Eletrônica

Uma exposição deverá ser montada em uma localidade na qual a energia elétrica é fornecida pela concessionária em tensão trifásica equilibrada. A rede elétrica da concessionária local é formada por três fases e um neutro. Os equipamentos e lâmpadas a serem utilizados na exposição são todos monofásicos e devem ser alimentados por tensão de 220 V. Nessa situação, caso a tensão nominal entre duas fases (tensão de linha) na rede elétrica seja igual a 380 V, a tensão nominal entre uma fase e o neutro (tensão monofásica), na localidade,

• A.

  não atende aos requisitos dos equipamentos e lâmpadas, porque é inferior a 210 V.

• B.

  é adequada para atender os equipamentos e as lâmpadas, pois a tensão fase neutro da rede elétrica é igual a 220 V.

• C.

  é inadequada para atender aos requisitos dos equipamentos e das lâmpadas, pois é igual a 127 V.

• D.

  é adequada para atender aos requisitos de equipamentos e lâmpadas, desde que estes sejam ligados ao lado de baixa tensão de um transformador monofásico, com relação 760V/220 V, cujo lado de alta é ligado entre duas fases da rede.

Um técnico necessitava substituir em um circuito um capacitor eletrolítico que havia entrado em curto, mas somente dispunha de capacitores eletrolíticos de 1000μF x 200V, sendo que todos apresentavam a mesma corrente de fuga. Resolveu colocar provisoriamente em série cinco desses capacitores. A associação será equivalente a um capacitor de:

• A.

  200 μF x 200 V;

• B.

  200 μF x 1000 V;

• C.

  1000 μF x 200 V;

• D.

  1000 μF x 1000 V;

• E.

  5000 μF x 40 V.

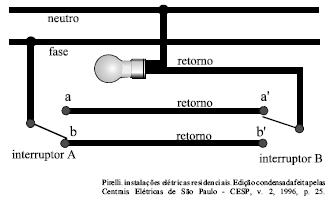

Considere o esquema elétrico, a lâmpada e a fiação indicados na figura acima. A respeito desse circuito, julgue os itens a seguir.

I Na situação apresentada, a lâmpada encontra-se desligada.

II Caso a posição do interruptor A seja mudada de b para a, ou a do interruptor B seja alterada de a' para b', a lâmpada acenderá.

III Os dois interruptores ligados na forma indicada são equivalentes a um dimmer.

IV Caso o condutor de retorno a - a' esteja rompido, a lâmpada acenderá somente se os dois interruptores estiverem ao mesmo tempo nas posições b e b'.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Dois indutores foram enrolados sobre um mesmo núcleo e, quando medidos separadamente, apresentaram, respectivamente, indutâncias de 10,0μH e de 8,0μH, mas quando associadas em série a associação mediu apenas 14μH. Um técnico concluiu que as bobinas foram enroladas em sentidos contrários e que a indutância mútua entre elas era de:

• A.

  1,0μ H;

• B.

  2,0 μ H;

• C.

  4,0 μ H;

• D.

  9,0 μ H;

• E.

  18,0 μ H.

Em um sistema de proteção contra descargas atmosféricas, tradicionalmente conhecido como pára-raios, o elemento denominado captor

I. é a parte do pára-raios destinada a interceptar as descargas atmosféricas.

II. existe apenas em pára-raios radioativos.

III. fica fixado no solo, próximo às hastes de aterramento.

IV. é, em geral, feito de aço inoxidável.

Estão certos apenas os itens

• A.

  I e III.

• B.

  I e IV.

• C.

  II e III.

• D.

  II e IV.

No auto-transformador abaixo, que apresenta características ideais, o número de espiras N1 é igual ao número de espiras N2.

Sendo a resistência de carga Rc =150 Ω puramente resistiva, a impedância medida entre o ponto E e o ponto de aterramento é de:

• A.

  75 Ω;

• B.

  150 Ω;

• C.

  300 Ω;

• D.

  450 Ω;

• E.

  600 Ω.

Dos elementos indicados a seguir, aquele adequado para uso como eletrodo de terra é

• A.

  o tubo de borracha e gel.

• B.

  a haste de prata e silício.

• C.

  o tubo de cobre copperweld.

• D.

  o arame de ferro recozido.

No transformador ideal do circuito abaixo o número de espiras do primário é Np=100, o número de espiras do secundário é Ns=25 e a resistência de carga Rc=100Ω.

Se no primário for aplicada uma tensão senoidal de 12V RMS, no secundário teremos uma corrente RMS de:

• A. 30 mA;
• B. 120 mA;
• C. 300 mA;
• D. 1,5 A;
• E. 3,0 A.

Em um determinado ambiente, os requisitos de iluminação indicam que lâmpadas de vapor de mercúrio são adequadas para uso no local. A respeito desse tipo de lâmpada, assinale a opção correta.

• A.

  Em geral, são encontradas no mercado com potências típicas de 9 W, 15 W, 32 W, podendo chegar à potência máxima de 100 W.

• B.

  Requer autotransformador e starter para a sua ligação.

• C.

  Utiliza o princípio da descarga elétrica semelhante ao da lâmpada incandescente.

• D.

  É adequada para emissão de cor clara.

Uma tensão senoidal de 12 Volts de pico é aplicada entre a entrada E e a terra do circuito abaixo, onde o diodo e o capacitor são ideais.

A tensão de saída no ponto S em relação à terra será um sinal:

• A.

  senoidal retificado em meia onda com valores positivos;

• B.

  senoidal retificado em meia onda com valores negativos;

• C.

  senoidal de 12 Volts de pico somado a um nível contínuo de 12 V;

• D. um nível contínuo de 12 V;
• E. senoidal puro não retificado.
