Questões sobre Elétrica / Eletrônica

Existe a corrente contínua e a alternada, qual a diferença entre elas?

• A.

  a corrente contínua é fornecida pelos geradores eletromagnéticos, enquanto a alternada é fornecida pelas baterias;

• B.

  tanto a corrente contínua quanto a alternada são geradas por baterias, só que a primeira é utilizada em altas tensões e a segunda em baixas tensões;

• C.

  a corrente contínua é gerada a partir de baterias, como as pilhas; enquanto que a alternada é gerada em geradores eletromagnéticos, por exemplo, as usinas hidroelétricas;

• D.

  a corrente contínua é utilizada numa rede trifásica, já a alternada é utilizada apenas em rede monofásica.

Na transmissão de energia elétrica em longas distâncias em corrente alternada são utilizados dois grandes e dispendiosos transformadores elétricos trifásicos. Um antes da transmissão, chamado elevador, e outro após a transmissão, chamado abaixador. A finalidade desses equipamentos é proporcionar:

• A.

  redução nas perdas de energia elétrica nos condutores;

• B.

  economia nos investimentos de construção do sistema elétrico de transmissão;

• C.

  melhoramentos na qualidade da energia elétrica transmitida;

• D.

  elevação na corrente elétrica transmitida pelos condutores;

• E.

  elevação na tensão e na potência elétrica transmitida.

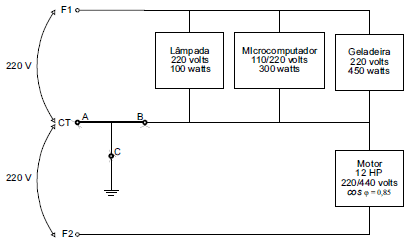

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

No circuito apresentado, o microcomputador deve ser alimentado exclusivamente por meio de um estabilizador eletrônico de saída compatível com a seleção da fonte de alimentação daquele equipamento.

• C. Certo
• E. Errado

Qual a diferença entre cabo flexível e o fio rígido?

• A.

  As características elétricas são as mesmas. A diferença é que os cabos flexíveis são melhores para a instalação, devido ao fácil manuseio;

• B.

  O cabo flexível é utilizado em instalações que ficam em contato com água. Já o fio rígido é utilizado em áreas secas;

• C.

  A condução de corrente elétrica do fio rígido é melhor. Logo, esse tipo é indicado para circuitos em prédios;

• D.

  O cabo flexível é indicado para circuitos que possuem alta tensão, já o fio rígido se usa em baixa tensão.

Um motor trifásico de indução é ligado em conexão tipo delta (Δ) numa rede trifásica de 220 V, resultando em uma corrente de linha de 173,2 A. Alterando-se a conexão do motor para o tipo estrela (Y) e elevando-se a tensão de alimentação para 380 V, sob mesma carga no eixo a corrente elétrica resultará em:

• A. 0,00 A;
• B. 57,7 A;
• C. 100,0 A;
• D. 173,2 A;
• E. 300,0 A.

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

A ligação do motor de 12 HP entre os terminais F1 e F2 não seria apropriada, pois a tensão nesses terminais é de 380 volts.

• C. Certo
• E. Errado

O controle da velocidade dos motores elétricos universais pode ser efetuado através da variação da:

• A. freqüência e da tensão de alimentação do motor;
• B.

  corrente elétrica induzida nos pólos magnéticos do rotor;

• C. freqüência e da corrente de alimentação do motor;
• D. corrente elétrica induzida na armadura do rotor;
• E. corrente elétrica aplicada ao motor.

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

No circuito, a corrente nominal do motor de 12 HP equivale, aproximadamente, a 20 amperes.

• C. Certo
• E. Errado

A medição da resistência de isolamento de equipamentos elétricos é efetuada para verificar:

• A.

  as condições do isolamento elétrico, utilizando-se tensões da ordem de 2 a 5 volts em corrente alternada;

• B.

  as condições de segurança operacional dos equipamentos elétricos, utilizando-se multímetros digitais ou analógicos;

• C.

  as condições do isolamento elétrico, utilizando-se tensões da ordem de 200 a 5000 volts em corrente contínua;

• D.

  as condições do isolamento elétrico, utilizando-se tensões da ordem de 200 a 500 volts em corrente alternada;

• E.

  possíveis desequilíbrios entre correntes de fases distintas de máquinas rotativas trifásicas.

Julgue os próximos itens, considerando a figura acima, que ilustra uma rede elétrica de alta tensão monofásica, na qual o secundário do transformador rebaixador alimenta os equipamentos por três condutores, F1, F2 e CT.

Considere que o transformador rebaixador que alimenta o circuito mostrado seja ideal. Nesse caso, a corrente no ponto A será sempre igual a zero.

• C. Certo
• E. Errado
