Questões sobre Elétrica / Eletrônica

O esquema abaixo mostra um comando seqüencial por contador, de válvulas solenóides manifold, nomeadas suas bobinas de A, B e C. O contador é constituído de FFs tipos JK, com J=K=1 comandados por transição negativa do contador e, inicialmente, com as tensões das saídas "Q" iguais a zero Volt, de tal forma que as válvulas estão



Supondo-se que as saídas dos FF possam comandar diretamente as válvulas, após três aberturas do comando teremos a seguinte condição:

• A. A aberta, B fechada e C aberta;
• B. A aberta, B aberta e C fechada;
• C. A fechada, B fechada e C aberta;
• D. A fechada, B aberta e C fechada;
• E. A fechada, B fechada e C fechada.

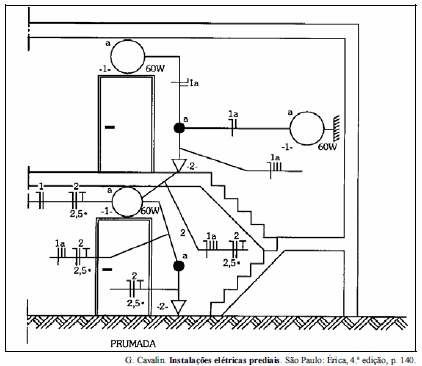

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens subseqüentes, segundo a NBR-5410 e a NBR-5444.

A figura mostra lâmpada incandescente no teto e fluorescente na parede (arandela).

• C. Certo
• E. Errado

O esquema abaixo é um sistema realimentado em malha fechada onde Vi é a tensão de entrada, S é um somador de duas entradas, Av é o ganho do amplificador, cuja tensão de saída é Vo. Vr é a tensão de saída da malha de realimentação. Todas as tensões são referidas a terra, que não está representada.

Nesse sistema o ganho de tensão com realimentação Avr = Vo/Vi será igual a:

• A. Avr = (1- Â. Av)/ Â;
• B. Avr = (1- Â. Av)/Av;
• C. Avr = (1- Â)/Av;
• D. Avr = ( 1+ Av)/ Â;
• E. Avr = Av/ (1- Â. Av).

A respeito de lâmpadas e seus acessórios, julgue os itens seguintes.

No circuito de uma lâmpada fluorescente, o reator tem as funções de proporcionar condições de partida e controlar a corrente.

• C. Certo
• E. Errado

O desenho abaixo é parte de um circuito impresso, visto pelo lado do cobre, com um integrado IC digital, onde as entradas A e B são níveis lógicos e C e D são níveis lógicos de saída.

Consultando um manual, um técnico identificou os pinos do integrado.

Concluiu que, sendo entradas os pontos A e B, o circuito é um:

• A. Ou;
• B. Flip-Flop;
• C. Ou-exclusivo;
• D. Não-ou;
• E. Não-e.

A respeito de lâmpadas e seus acessórios, julgue os itens seguintes.

Lâmpadas de vapor de sódio e de vapor de mercúrio são exemplos de lâmpadas de descarga.

• C. Certo
• E. Errado

O quadro abaixo é conhecido por diagrama de Karnaught, e é usado para simplificação de funções lógicas. A função lógica F tem quatro variáveis, A, B, C e D e os complementos são A', B', C' e D'.

A função pode ser simplificada para:

• A. F = AB
• B. F = ABC
• C. F = B+D
• D. F = B'D'C'
• E. F = ABD

A respeito de lâmpadas e seus acessórios, julgue os itens seguintes.

Uma lâmpada fluorescente produz menos luz útil por watt consumido que uma lâmpada incandescente.

• C. Certo
• E. Errado

O diagrama abaixo é de um Conversor A/D industrial devidamente polarizado, que pode converter, em níveis digitais, níveis analógicos de Zero a +255 Volts. A entrada analógica é o ponto E e as saídas são D0, D1, D2, D3 e D4.

Se na entrada E for aplicada uma tensão de +13,0 Volts, teremos as saídas digitais na seqüência D4, D3, D2, D1 e D0 como:

• A. 10101;
• B. 11011;
• C. 01110;
• D. 11001;
• E. 01101.

A respeito de lâmpadas e seus acessórios, julgue os itens seguintes.

A iluminância, expressa em lux, depende do fluxo luminoso emitido por uma fonte luminosa sobre determinada superfície.

• C. Certo
• E. Errado
