Questões sobre Elétrica / Eletrônica

No circuito abaixo os blocos são portas lógicas e as entradas A e B são níveis lógicos.

A saída S corresponderá a uma função:

• A. Ou;
• B. E;
• C. Não-e;
• D. Não-ou;
• E. Não-ou-exclusivo.

Em inspeção na escada de um prédio, o eletricista constatou que uma lâmpada incandescente de 48 W, alimentada por bateria de 12 V do sistema autônomo de iluminação de emergência, estava acesa. O eletricista constatou também que um disjuntor no quadro de distribuição estava desarmado. Acerca dessa situação hipotética, julgue os itens a seguir.

Considerando que , em que I é a corrente em amperes (A), Q, a carga em coulombs (C) e t, o tempo em segundos (s), pode-se afirmar que em 10 s circulou uma carga de 48 C através da lâmpada.

• C. Certo
• E. Errado

Um técnico mediu a tensão entre o ponto S e o ponto de aterramento do circuito abaixo, com um voltímetro que apresentava uma resistência interna de 100kΩ e encontrou 2,0Volts.

Sendo a resistência R=100 kΩ, a tensão que seria medida, com um voltímetro eletrônico de alta impedância interna, seria de aproximadamente:

• A. 1,0 Volt;
• B. 2,0 Volts;
• C. 3,0 Volts;
• D. 4,0 Volts;
• E. 5,0 Volts.

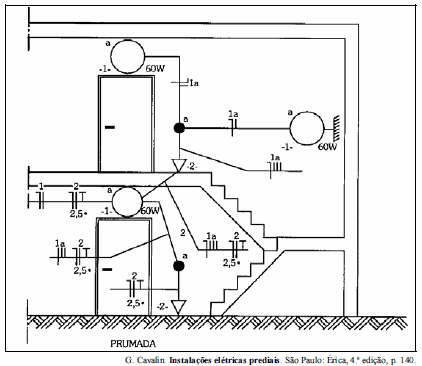

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens subseqüentes, segundo a NBR-5410 e a NBR-5444.

O circuito de tomada é composto de fase, neutro e terra (2P+T).

• C. Certo
• E. Errado

O LDR é um resistor que diminui sua resistência quando sobre ele incide luz. Sua resistência varia entre 1,0kΩ, quando iluminado, e 1,0MΩ no escuro. Em caldeiras existe um dispositivo que corta automaticamente, usandose um LDR e uma válvula solenóide, a alimentação de óleo quando há extinção da chama. Um dispositivo desse tipo é mostrado no circuito abaixo. Analise o circuito onde R1=R2=R3=10kΩ e K é o relé que irá acionar a válvula solenóide.

Para que o circuito possa funcionar deve-se:

• A. trocar o resistor R1 de posição com o LDR;
• B.

  trocar o resistor R1 de posição com o LDR e inverter as entradas (+) e (-) do operacional;

• C. substituir o diodo Zener por um curto;
• D.

  trocar de posição o emissor e o coletor do transistor;

• E. inverter a polaridade da fonte.

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens subseqüentes, segundo a NBR-5410 e a NBR-5444.

As lâmpadas são comandadas por interruptores de três seções.

• C. Certo
• E. Errado

Em processos industriais são usadas várias topologias em sistemas de controle. Analise o circuito abaixo, onde a entrada é o ponto E e a saída o ponto S.

O circuito apresenta de um modo simples, e somente com componentes passivos, um controle:

• A. A/D;
• B. D/A;
• C. Logarítmo;
• D. Proporcional;
• E. PDI.

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens subseqüentes, segundo a NBR-5410 e a NBR-5444.

A instalação elétrica mostrada na figura tem dois circuitos.

• C. Certo
• E. Errado

O circuito abaixo é um comando de alarme acionado pelos contatos repouso/trabalho (R/T), X0, X1 e X2. No esquema os contatos estão nas posições R.

Para que o alarme seja acionado, deve-se ter:

• A. X0= R; X1= T; X2= T;
• B. X0= R; X1= R; X2= T;
• C. X0= T; X1= T; X2= T;
• D. X0= R; X1= R; X2= R;
• E. X0= T; X1= T; X2= R.

Considerando a figura acima, que ilustra uma instalação elétrica predial, julgue os itens subseqüentes, segundo a NBR-5410 e a NBR-5444.

Não há indicação de condutores nos eletrodutos.

• C. Certo
• E. Errado
