Questões sobre Elétrica / Eletrônica

Disjuntores são dispositivos de proteção utilizados nas instalações elétricas. No que se refere a disjuntores e suas condições de uso, assinale a opção correta.

• A. Disjuntores instalados ao relento deverão ser operados com luvas apropriadas.
• B. A corrente nominal indicada no disjuntor corresponde a sua capacidade de utilização.
• C. Disjuntores que desarmam sem que tenha ocorrido curtocircuito podem ser imobilizados com fita isolante.
• D. Para verificar se o disjuntor está armado ou não, há necessidade de utilizar amperímetro.

Considerando-se que o aterramento elétrico é uma forma de proteção contra choques elétricos, assinale a opção correta.

• A. Todos os aparelhos elétricos necessitam de fio terra.
• B. O fio terra deve ser sempre de cor verde ou verde-amarelo.
• C. O fio terra deve ser o mais fino possível, para que, no caso de choque elétrico, seja cortado facilmente.
• D. É recomendável que os fio neutro e terra sejam os mesmos.

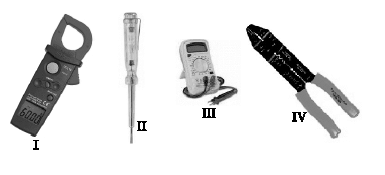

As figuras acima apresentam diferentes ferramentas usadas por eletricistas em trabalhos de instalações elétricas. Com relação ao nome e uso dessas ferramentas, assinale a opção correta.

• A. A figura I mostra uma pinça paquímetro, específica para medição do diâmetro de fios e cabos elétricos.
• B. A figura II mostra uma chave de teste, que serve para identificar a fase em um circuito não-energizado.
• C. A figura III mostra um termômetro digital, usado para medir temperatura em circuitos trifásicos de alto consumo.
• D. A figura IV corresponde a um alicate que serve para cortar e descascar cabos e fios elétricos.

O sensor de efeito Hall é um dispositivo semicondutor bastante utilizado em aplicações práticas, como sistemas de alarme de lojas e velocímetros digitais de bicicletas. Com relação aos sensores de efeito Hall, é correto afirmar que:

• A.

  são constituídos por um conjunto de espiras enroladas sobre um bloco de material semicondutor cuja tensão nos terminais das espiras é proporcional ao fluxo magnético incidente.

• B.

  podem ser utilizados tanto para medir a intensidade de um campo magnético, como também uma corrente em um circuito, dependendo de qual dessas grandezas é mantida constante.

• C.

  podem ser utilizados somente para medir a intensidade de fluxo magnético que passa no interior de suas espiras.

• D.

  podem ser utilizados somente para medir a intensidade de fluxo magnético que passa no interior de suas espiras.

• E.

  possuem, em geral, somente dois terminais, que fornecem uma corrente proporcional à intensidade de fluxo magnético

Considerando-se que, ao se trabalhar com circuitos energizados (ou vivos) são necessários alguns cuidados, assinale a opção correta.

• A. Para fazer reparos elétricos, é necessário usar ferramentas isoladas (com cabo/proteção de borracha ou plástico) somente quando se tratar de circuito de alta tensão.
• B. A água não conduz eletricidade, então, pode-se fazer reparos em local úmido, se o chão estiver molhado, sem necessidade de proteção adicional.
• C. Se o circuito elétrico estiver protegido por fusível, recomenda-se retirar o mesmo antes de fazer o reparo.
• D. Se a instalação elétrica tiver aterramento (fio terra), pode-se trabalhar com o circuito energizado pois não haverá risco de choque elétrico.

O circuito da figura acima é uma estrutura RLC alimentada por uma fonte de tensão contínua e uma chave de acionamento. No instante em que a chave fecha (t=0), o capacitor e o indutor estão desenergizados. Os valores, em A, das correntes elétricas fornecidas pela fonte em t=0 e quando o circuito atinge o regime permanente, respectivamente, são:

• A. 2,4 e 1,2
• B. 1,4 e 0,5
• C. 1,2 e 3,2
• D. 1,2 e 2,4
• E. 0,5 e 1,4

Assinale a opção que apresenta orientação correta para a instalação de um microcomputador à rede elétrica.

• A. O computador não necessita de aterramento, portanto pode ser usada uma tomada de apenas dois pólos.
• B. Para aumentar a segurança do equipamento, é recomendável utilizar estabilizador de tensão.
• C. O computador deve ser instalado sempre a uma rede de 110 V.
• D. Se houver mais de um computador em uma mesma sala, todos devem ser ligados à mesma tomada.

Observe os dispositivos e os simbolos na tabela abaixo.

A associação correta do símbolo com o número do dispositivo, na seqüência de cima para baixo, é:

• A. III – IV – I – II – V
• B. IV – V – III – I – II
• C. IV – V – III – II – I
• D. V – IV – I – III – II
• E. V – IV - III – I – II

Através do levantamento dos parâmetros de um transformador de distribuição de 100 kVA, pelos ensaios de curto-circuito e circuito aberto, determinaram-se suas perdas totais em 800 W para a condição de carregamento nominal. O rendimento do transformador para carga nominal com fator de potência 0,8 indutivo é de:

• A. 99,9%
• B. 99,2%
• C. 99,0%
• D. 80,8%
• E. 79,4%

A figura acima ilustra um circuito elétrico alimentado por uma fonte de tensão senoidal v(t) = 5 sen(200t) em volt. A amplitude em regime permanente do sinal Vs(t), em volt, aproximadamente, é:

• A. 1,32
• B. 1,76
• C. 2,25
• D. 3,20
• E. 4,00
