Questões sobre Elétrica / Eletrônica

A respeito da geração e da distribuição da energia elétrica, é correto afirmar que a:

• A.

  instalação de capacitores de derivação nas instalações que apresentam pequena componente indutiva libera carga significativa para o sistema de geração e distribuição.

• B.

  correção do fator de potência favorece a indústria (cliente), pois reduz a despesa com energia elétrica, embora seja insignificante para o sistema elétrico.

• C.

  capacidade de fornecer potência útil do sistema de distribuição independe da potência reativa das cargas

• D.

  utilização excessiva de capacitores no sistema elétrico pode contribuir para o surgimento de sobretensões na rede elétrica.

• E. utilização de capacitores favorece o sistema elétrico de distribuição, pois estes componentes fornecem energia útil para a instalação nos semiciclos de maior demanda de corrente.

Um consumidor adota uma lâmpada fluorescente compacta de 25 W em substituição a uma lâmpada incandescente de 100 W em um determinado ponto de luz, mantendo iluminância equivalente. O kWh cobrado pela concessionária local é de R$ 0,25 (vinte e cinco centavos). A lâmpada incandescente custa R$ 2,00 e tem uma vida útil de 2 meses e a lâmpada fluorescente custa R$ 20,00, com uma vida útil de 12 meses. Sendo de 8 horas diárias o regime de funcionamento deste ponto de luz e considerando os meses com 30 dias, em um período de 12 meses de uso da lâmpada fluorescente, o consumidor economizará:

• A. R$ 32,00
• B. R$ 46,00
• C. R$ 54,00
• D. R$ 72,00
• E. R$ 84,00

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

A ligação do capacitor cerâmico de 0,1μF com os terminais invertidos pode danificar esse componente.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

A corrente, na carga R_L, pode atingir 600 mA, desde que o transistor Q₂ suporte essa corrente.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

Para se obterem 12 volts na carga R_L, a tensão no coletor de Q₁ deve ser superior a 12 volts.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

O ajuste do potenciômetro de 1 kΩ permite a variação da tensão em R_L de 0 a 15 volts, desde que Vin esteja maior que 15 volts.

• C. Certo
• E. Errado

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

A estabilidade na tensão de saída (V_out) depende da estabilidade da tensão sobre o diodo zener 1N752.

• C. Certo
• E. Errado

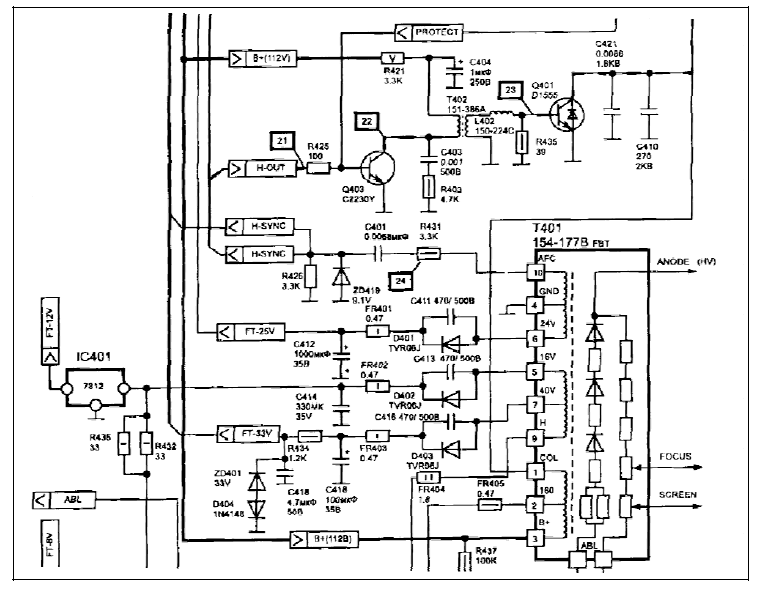

Entre os defeitos mais comuns nos receptores de TV, o circuito de saída horizontal está, sem dúvida, entre os estágios que apresentam maior incidência de falhas. A constatação de um defeito na saída horizontal de qualquer equipamento merece cuidadosa atenção por parte do técnico de manutenção. A substituição de apenas um componente danificado nem sempre leva à solução definitiva do problema. A figura acima ilustra parte do diagrama esquemático de um televisor. Em cada item a seguir, é apresentada uma situação que tem por referência o diagrama mostrado. Julgue como certo o item que apresenta situação que pode levar o transistor de saída horizontal (Q401) a entrar em curto-circuito e como errado o item que não apresenta tal situação.

Os capacitores C421 e C410 apresentam capacitâncias abaixo do normal.

• C. Certo
• E. Errado

Entre os defeitos mais comuns nos receptores de TV, o circuito de saída horizontal está, sem dúvida, entre os estágios que apresentam maior incidência de falhas. A constatação de um defeito na saída horizontal de qualquer equipamento merece cuidadosa atenção por parte do técnico de manutenção. A substituição de apenas um componente danificado nem sempre leva à solução definitiva do problema. A figura acima ilustra parte do diagrama esquemático de um televisor. Em cada item a seguir, é apresentada uma situação que tem por referência o diagrama mostrado. Julgue como certo o item que apresenta situação que pode levar o transistor de saída horizontal (Q401) a entrar em curto-circuito e como errado o item que não apresenta tal situação.

As espiras do transformador T401 estão em curto-circuito.

• C. Certo
• E. Errado

Entre os defeitos mais comuns nos receptores de TV, o circuito de saída horizontal está, sem dúvida, entre os estágios que apresentam maior incidência de falhas. A constatação de um defeito na saída horizontal de qualquer equipamento merece cuidadosa atenção por parte do técnico de manutenção. A substituição de apenas um componente danificado nem sempre leva à solução definitiva do problema. A figura acima ilustra parte do diagrama esquemático de um televisor. Em cada item a seguir, é apresentada uma situação que tem por referência o diagrama mostrado. Julgue como certo o item que apresenta situação que pode levar o transistor de saída horizontal (Q401) a entrar em curto-circuito e como errado o item que não apresenta tal situação.

Há uma tensão alternada residual (ripple) na polarização do transistor Q403.

• C. Certo
• E. Errado
