Questões sobre Elétrica / Eletrônica

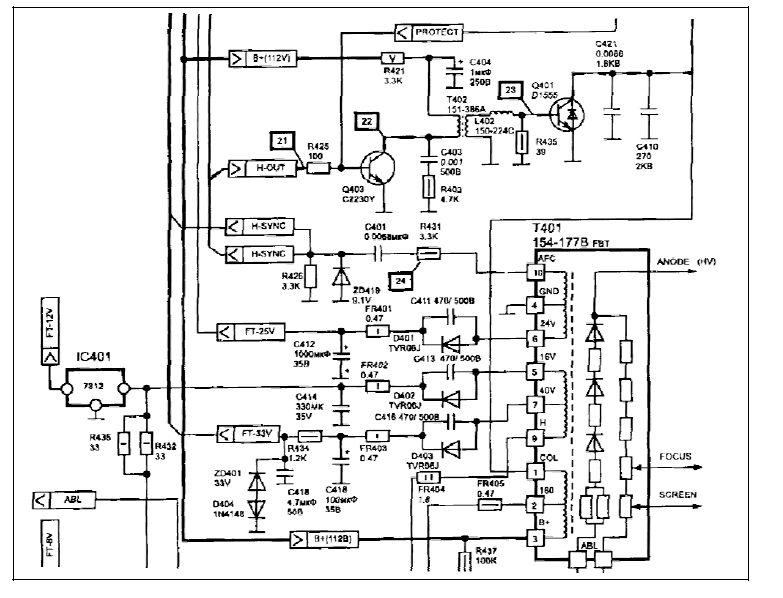

Entre os defeitos mais comuns nos receptores de TV, o circuito de saída horizontal está, sem dúvida, entre os estágios que apresentam maior incidência de falhas. A constatação de um defeito na saída horizontal de qualquer equipamento merece cuidadosa atenção por parte do técnico de manutenção. A substituição de apenas um componente danificado nem sempre leva à solução definitiva do problema. A figura acima ilustra parte do diagrama esquemático de um televisor. Em cada item a seguir, é apresentada uma situação que tem por referência o diagrama mostrado. Julgue como certo o item que apresenta situação que pode levar o transistor de saída horizontal (Q401) a entrar em curto-circuito e como errado o item que não apresenta tal situação.

O diodo amortecedor (dumper), que está em paralelo com o coletor e o emissor de Q401, está em aberto.

• C. Certo
• E. Errado

Entre os defeitos mais comuns nos receptores de TV, o circuito de saída horizontal está, sem dúvida, entre os estágios que apresentam maior incidência de falhas. A constatação de um defeito na saída horizontal de qualquer equipamento merece cuidadosa atenção por parte do técnico de manutenção. A substituição de apenas um componente danificado nem sempre leva à solução definitiva do problema. A figura acima ilustra parte do diagrama esquemático de um televisor. Em cada item a seguir, é apresentada uma situação que tem por referência o diagrama mostrado. Julgue como certo o item que apresenta situação que pode levar o transistor de saída horizontal (Q401) a entrar em curto-circuito e como errado o item que não apresenta tal situação.

O sinal de excitação na base de Q401 é insuficiente.

• C. Certo
• E. Errado

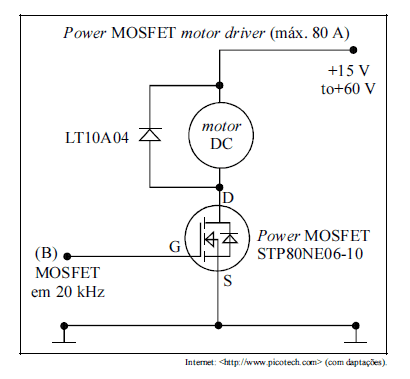

A figura acima mostra uma aplicação simples de um transistor do tipo MOSFET. A respeito do circuito apresentado, julgue os itens subseqüentes.

A função do diodo LT10A04 é de proteger o MOSFET contra as correntes reversas produzidas pelo motor.

• C. Certo
• E. Errado

A figura acima mostra uma aplicação simples de um transistor do tipo MOSFET. A respeito do circuito apresentado, julgue os itens subseqüentes.

O circuito apresentado tem baixa impedância de entrada.

• C. Certo
• E. Errado

A figura acima mostra uma aplicação simples de um transistor do tipo MOSFET. A respeito do circuito apresentado, julgue os itens subseqüentes.

Os testes com um multímetro para verificar o estado do transistor MOSFET é o mesmo adotado para os transistores bipolares do tipo PNP.

• C. Certo
• E. Errado

Um quadro de comando, controle e proteção, com seus dispositivos usuais, é utilizado em um circuito terminal e individual de um motor de indução em gaiola com potência igual a 2 cv (1,57 kW). Considere que, nesse quadro, um dos dispositivos existentes seja o contactor tripolar. Em relação ao contactor e aos outros possíveis dispositivos existentes no quadro, julgue os itens subseqüentes.

É desnecessário utilizar dispositivo de partida indireta, com tensão reduzida, a fim de diminuir a corrente durante a partida do motor.

• C. Certo
• E. Errado

Um quadro de comando, controle e proteção, com seus dispositivos usuais, é utilizado em um circuito terminal e individual de um motor de indução em gaiola com potência igual a 2 cv (1,57 kW). Considere que, nesse quadro, um dos dispositivos existentes seja o contactor tripolar. Em relação ao contactor e aos outros possíveis dispositivos existentes no quadro, julgue os itens subseqüentes.

O contactor tripolar é um dispositivo que permite a energização do circuito de força do motor.

• C. Certo
• E. Errado

Um quadro de comando, controle e proteção, com seus dispositivos usuais, é utilizado em um circuito terminal e individual de um motor de indução em gaiola com potência igual a 2 cv (1,57 kW). Considere que, nesse quadro, um dos dispositivos existentes seja o contactor tripolar. Em relação ao contactor e aos outros possíveis dispositivos existentes no quadro, julgue os itens subseqüentes.

Caso, no quadro de comando, existam fusíveis e relés bimetálicos, estes funcionarão como proteção contra correntes de curto-circuito e contra correntes de sobrecarga, respectivamente.

• C. Certo
• E. Errado

Geralmente, necessita-se manter uma variável de processo assumindo valores desejados ao longo do tempo, como, por exemplo, a altura de coluna d'água em um reservatório. Para realizar tal tarefa, utiliza-se um sistema de controle automático que pode utilizar um procedimento de realimentação. A respeito de sistemas automáticos de controle com realimentação, julgue os itens abaixo.

Sistemas realimentados tendem a ser mais robustos que os sistemas em malha aberta.

• C. Certo
• E. Errado

Geralmente, necessita-se manter uma variável de processo assumindo valores desejados ao longo do tempo, como, por exemplo, a altura de coluna d'água em um reservatório. Para realizar tal tarefa, utiliza-se um sistema de controle automático que pode utilizar um procedimento de realimentação. A respeito de sistemas automáticos de controle com realimentação, julgue os itens abaixo.

A realimentação elimina a possibilidade de o sistema em malha fechada se tornar instável.

• C. Certo
• E. Errado
