Questões sobre Elétrica / Eletrônica

Considere que o sistema de tensão trifásico em corrente alternada de uma concessionária de energia elétrica apresente tensão de linha igual a 220 V e freqüência angular de 377 rad/s. Julgue os itens a seguir, a respeito desse sistema.

Se esse sistema apresenta três fases e um neutro, a corrente que circula por um resistor de 14 conectado entre uma fase e o neutro é inferior a 10 A.

• C. Certo
• E. Errado

Considere que o sistema de tensão trifásico em corrente alternada de uma concessionária de energia elétrica apresente tensão de linha igual a 220 V e freqüência angular de 377 rad/s. Julgue os itens a seguir, a respeito desse sistema.

Se um capacitor com capacitância de 2  for ligado nessa rede, a sua reatância será superior a 6,7 k.

• C. Certo
• E. Errado

Considere que o sistema de tensão trifásico em corrente alternada de uma concessionária de energia elétrica apresente tensão de linha igual a 220 V e freqüência angular de 377 rad/s. Julgue os itens a seguir, a respeito desse sistema.

• C. Certo
• E. Errado

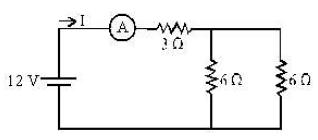

Uma fonte de tensão constante, conforme mostrado no circuito abaixo, é utilizada para alimentar três resistores. Há possibilidade de um dos resistores ser defeituoso.

Considerando as informações acima e que o amperímetro no circuito é ideal, julgue os itens que se seguem.

Se a corrente I da fonte for inferior a 2 A, então um dos resistores de 6 apresenta defeito.

• C. Certo
• E. Errado

Uma fonte de tensão constante, conforme mostrado no circuito abaixo, é utilizada para alimentar três resistores. Há possibilidade de um dos resistores ser defeituoso.

Considerando as informações acima e que o amperímetro no circuito é ideal, julgue os itens que se seguem.

Se o amperímetro indica corrente nula, é possível que o resistor de 3  esteja em curto-circuito.

• C. Certo
• E. Errado

Uma fonte de tensão constante, conforme mostrado no circuito abaixo, é utilizada para alimentar três resistores. Há possibilidade de um dos resistores ser defeituoso.

Considerando as informações acima e que o amperímetro no circuito é ideal, julgue os itens que se seguem.

Em condições normais de funcionamento dos três resistores, a potência fornecida pela fonte é igual a 24 W.

• C. Certo
• E. Errado

No circuito elétrico mostrado na figura acima, todos os componentes são ideais e funcionam perfeitamente, e a chave S foi fechada no instante t = 0 s, instante em que o capacitor estava descarregado. Com relação a esse circuito, julgue os itens que se seguem.

A constante de tempo do circuito alimentado pela fonte é igual a 10 ms.

• C. Certo
• E. Errado

No circuito elétrico mostrado na figura acima, todos os componentes são ideais e funcionam perfeitamente, e a chave S foi fechada no instante t = 0 s, instante em que o capacitor estava descarregado. Com relação a esse circuito, julgue os itens que se seguem.

Sabendo que as curvas abaixo representam as tensões em dois componentes do circuito elétrico mostrado acima, é correto afirmar que a “curva I” refere-se ao resistor R2 e que a “curva II” refere-se ao capacitor.

• C. Certo
• E. Errado

No circuito elétrico mostrado na figura acima, todos os componentes são ideais e funcionam perfeitamente, e a chave S foi fechada no instante t = 0 s, instante em que o capacitor estava descarregado. Com relação a esse circuito, julgue os itens que se seguem.

• C. Certo
• E. Errado

No circuito elétrico mostrado na figura acima, todos os componentes são ideais e funcionam perfeitamente, e a chave S foi fechada no instante t = 0 s, instante em que o capacitor estava descarregado. Com relação a esse circuito, julgue os itens que se seguem.

Imediatamente após o fechamento da chave S, a corrente na fonte é superior a 6 A.

• C. Certo
• E. Errado
