Questões sobre Elétrica / Eletrônica

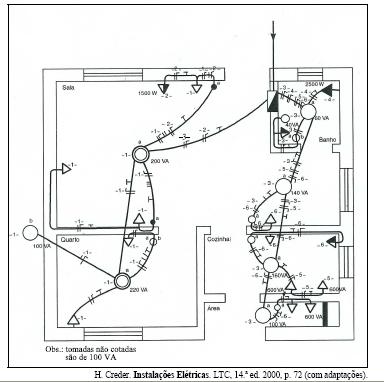

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

Há erro na indicação do circuito 1 no esquema da instalação elétrica mostrado.

• C. Certo
• E. Errado

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

O circuito 4 alimenta uma tomada alta.

• C. Certo
• E. Errado

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

De acordo com a natureza da corrente que os alimenta, os motores elétricos são divididos em motores de corrente contínua, motores de corrente alternada, motores mistos de alimentação em corrente contínua ou alternada e motores impulsivos.

• C. Certo
• E. Errado

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

Um motor trifásico com seis pólos, conectado a uma rede elétrica cuja freqüência é igual a 60 Hz e gira à rotação de 1.200 rpm, é um motor síncrono.

• C. Certo
• E. Errado

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

Nos motores assíncronos, a corrente no rotor é induzida pelo movimento relativo entre os condutores do rotor e o campo girante, produzido pela variação da corrente que alimenta o estator fixo.

• C. Certo
• E. Errado

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

Caso se atinja o fator de potência planejado inicialmente, por meio do uso de capacitores, a potência aparente da carga será reduzida, ficando abaixo de 10 kVA.

• C. Certo
• E. Errado

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

A potência ativa que a carga apresenta é igual a 6 kW.

• C. Certo
• E. Errado

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

Considere a carga na situação de funcionamento com fator de potência igual a 0,8. A corrente de linha necessária para alimentar essa carga é superior a 44 A.

• C. Certo
• E. Errado

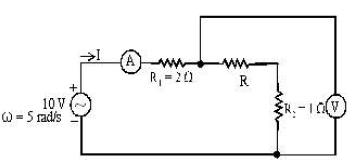

O circuito abaixo é constituído de uma fonte de corrente alternada com valor eficaz igual a 10 V e freqüência angular de 5 rad/s, que alimenta uma rede passiva contendo dois resistores e um indutor. Um amperímetro é utilizado para medição da corrente da fonte e um voltímetro é usado para medir a queda de tensão sobre o indutor L e o resistor de 1 . Com a fonte ligada, o amperímetro indica 2 A. Considere que os instrumentos são ideais e medem grandezas eficazes.

• C. Certo
• E. Errado

O circuito abaixo é constituído de uma fonte de corrente alternada com valor eficaz igual a 10 V e freqüência angular de 5 rad/s, que alimenta uma rede passiva contendo dois resistores e um indutor. Um amperímetro é utilizado para medição da corrente da fonte e um voltímetro é usado para medir a queda de tensão sobre o indutor L e o resistor de 1 . Com a fonte ligada, o amperímetro indica 2 A. Considere que os instrumentos são ideais e medem grandezas eficazes.

• C. Certo
• E. Errado
