Questões sobre Elétrica / Eletrônica

Julgue os itens a seguir, em que se propõem procedimentos de ajuste e calibração de circuitos.

O filtro abaixo é um filtro passa-baixa. Se a freqüência de corte desse filtro for igual a 1 kHz, para que ela passe a ser igual a 2 kHz, então o valor da capacitância do capacitor deve ter um valor 2 vezes mais alto.

• C. Certo
• E. Errado

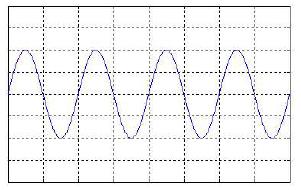

A figura acima apresenta a tela de um osciloscópio que mostra um sinal senoidal. A escala horizontal é de 5 milissegundos por divisão e a escala vertical é de 1 volt por divisão. Com relação a essa situação, julgue os itens seguintes.

A freqüência do sinal senoidal é de 100 Hz.

• C. Certo
• E. Errado

A figura acima apresenta a tela de um osciloscópio que mostra um sinal senoidal. A escala horizontal é de 5 milissegundos por divisão e a escala vertical é de 1 volt por divisão. Com relação a essa situação, julgue os itens seguintes.

A amplitude do sinal senoidal é de 2 V pico-a-pico.

• C. Certo
• E. Errado

Acerca de testes em componentes eletrônicos, julgue os itens que se seguem.

Em um teste de um diodo com um multímetro, quando a ponta de prova com potencial mais alto estiver em contato com o anodo e a ponta de prova com potencial mais baixo estiver em contato com o catodo, a corrente no diodo deve ser igual a zero.

• C. Certo
• E. Errado

Acerca de testes em componentes eletrônicos, julgue os itens que se seguem.

Em uma porta lógica TTL do tipo NAND de duas entradas, quando os potenciais nas entradas forem ambos correspondentes ao nível lógico alto, o potencial na saída deverá corresponder a nível lógico baixo.

• C. Certo
• E. Errado

Com relação a fontes chaveadas, julgue os itens subseqüentes.

Uma vantagem das fontes chaveadas em relação às fontes lineares é que as fontes chaveadas, em geral, têm melhor rendimento energético do que as fontes lineares.

• C. Certo
• E. Errado

Com relação a fontes chaveadas, julgue os itens subseqüentes.

Em geral, fontes chaveadas apresentam um nível de ruído muito inferior ao nível de ruído associado às fontes lineares.

• C. Certo
• E. Errado

Julgue os itens a seguir, sobre dimensionamento de condutores e proteção contra curtos-circuitos em ramais de motores elétricos de indução trifásicos.

Considere que um ramal atende um único motor que opera em serviço contínuo e que o dimensionamento do ramal atende ao critério da capacidade de corrente. Nesse caso, o limite de condução de corrente dos condutores do ramal deve ser, no mínimo, 80% da corrente nominal do motor.

• C. Certo
• E. Errado

Julgue os itens a seguir, sobre dimensionamento de condutores e proteção contra curtos-circuitos em ramais de motores elétricos de indução trifásicos.

A capacidade de proteção dos dispositivos de proteção dos ramais de motores contra curtos-circuitos deve ser inferior a 140% da corrente nominal do motor.

• C. Certo
• E. Errado

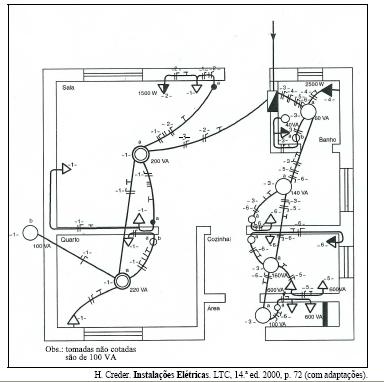

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

O circuito número 5 atende exclusivamente a tomadas baixas.

• C. Certo
• E. Errado
