Questões sobre Elétrica / Eletrônica

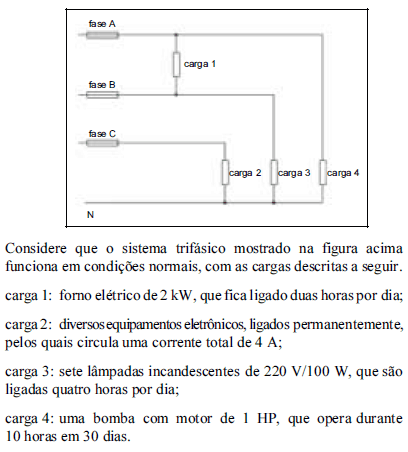

Em face das informações apresentadas, julgue os itens a seguir.

A potência total consumida pelo sistema é igual a 4.326 kW.

• C. Certo
• E. Errado

Em face das informações apresentadas, julgue os itens a seguir.

O consumo total do sistema em trinta dias é igual a 845 kWh.

• C. Certo
• E. Errado

Com relação a medidas de potência em sistemas trifásicos, julgue os itens subseqüentes.

O wattímetro eletrodinâmico é um equipamento capaz de medir a potência ativa em uma carga.

• C. Certo
• E. Errado

Com relação a medidas de potência em sistemas trifásicos, julgue os itens subseqüentes.

O método dos dois wattímetros não é aplicável para se medir potência em circuitos trifásicos desequilibrados de três fios.

• C. Certo
• E. Errado

Com relação a medidas de potência em sistemas trifásicos, julgue os itens subseqüentes.

Quando o ângulo de defasagem entre V e I é igual a zero, a carga ligada ao sistema é puramente resistiva.

• C. Certo
• E. Errado

Com relação a medidas de potência em sistemas trifásicos, julgue os itens subseqüentes.

Um forno de 13,2 kW, alimentado com 220 V, trifásico, registra, em cada fase, uma corrente de 20 A.

• C. Certo
• E. Errado

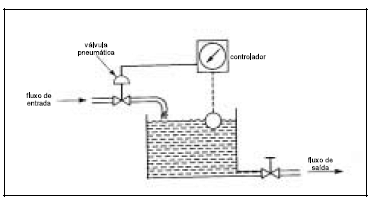

Com relação à figura acima, que apresenta um sistema de controle de líquido, julgue os itens que se seguem.

O sistema apresentado tem controle em malha fechada porque a bóia controla o nível da água.

• C. Certo
• E. Errado

Com relação à figura acima, que apresenta um sistema de controle de líquido, julgue os itens que se seguem.

O erro de ajuste da válvula pneumática é corrigido pelo controlador e não depende do fluxo de saída.

• C. Certo
• E. Errado

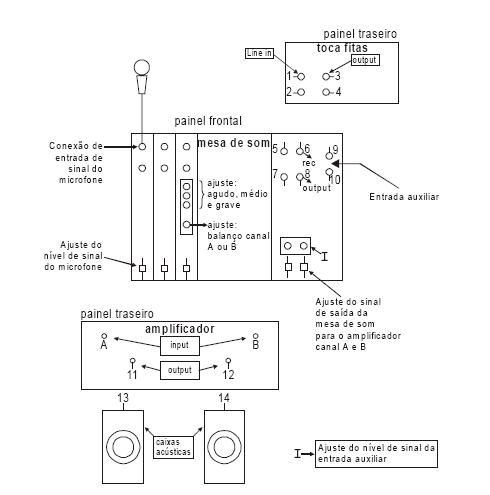

Para responder às questões de números 39 e 40, observe o esquema abaixo.

Assinale a alternativa que completa corretamente as ligações entre a mesa de som, o amplificador e as caixas acústicas.

• A.

  A-13; B-14; 5-11 e 6-12

• B.

  A-13; B-14; 7-11 e 8-12

• C.

  9-A; 10-B; 11-13 e 12-14

• D.

  7-A; 8-B; 11-13 e 12-14

• E.

  5-A; 6-B; 11-14 e 12-13

Um equipamento cuja potência é de 5500 W fica ligado a um medidor de energia durante trinta minutos por 30 dias, com tensão e frequência nominais. O valor da energia medida ao fim dos 30 dias, em kWh, é:

• A. 82,5.
• B. 13,5.
• C. 14,0.
• D. 4,95.
• E. 49,50.
