Questões sobre Elétrica / Eletrônica

Uma tensão senoidal V = 100 sen 314t é aplicada a um circuito constituído de uma resistência de 5 Ω em série com uma reatância capacitiva de 10 Ω. O valor da capacitância, em μF (microfarads), é:

• A. 245.
• B. 295.
• C. 318.
• D. 214.
• E. 108.

A eficiência do retificador, em %, é:

• A. 92,2.
• B. 81,1.
• C. 74,9.
• D. 68,3.
• E. 62,5.

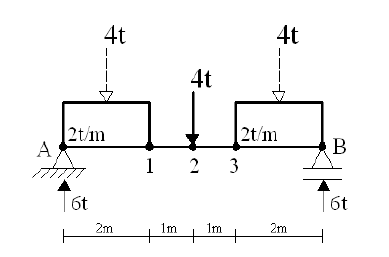

Observe a figura:

 O valor do momento fletor no ponto 2, em toneladas x metro, vale:

• A. -6.
• B. 8.
• C. 10.
• D. -8.
• E. 6.

Dois condutores elétricos paralelos conduzem correntes de 2 A em um sentido e 10 A no outro. Os condutores estão distanciados de 10 cm. Nessas condições, o módulo da força de repulsão por unidade de comprimento, em N/m, será de:

• A. 7,0 x 10^-5
• B. 7,5 x 10^-5
• C. 8,0 x 10^-5
• D. 8,5 x 10^-5
• E. 4,0 x 10^-5

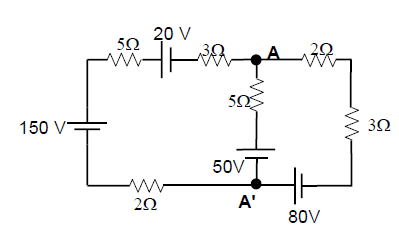

Dado o circuito elétrico abaixo,

A tensão elétrica entre os pontos A e A', em V, vale:

• A. 10.
• B. 28.
• C. 54.
• D. 78.
• E. 90.

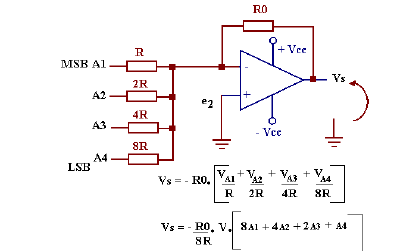

Dado o amplificador somador abaixo,

O amplificador pode ser utilizado em conversores:

• A. digitais/analógicos.
• B. de rede R-2R.
• C. de aproximação.
• D. paralelos (flash).
• E. Sample and Hold (S/H).

Para um funcionamento suave, baixo nível de ruídos, sem transmissão de choques e sobrecargas, com baixo custo e também facilidade de manutenção, o sistema preferencialmente a ser adotado deve ser transmissão por:

• A. correias.
• B. correntes.
• C. engrenagens cônicas com dentes retos.
• D. engrenagens cilíndricas com dentes helicoidais.
• E. parafuso sem-fim e coroa.

Um circuito em série de corrente contínua é constituído de uma associação de 12 pilhas em série de 1,5 V cada (resistência interna de 0,5 Ω) e um elemento resistivo externo cuja resistência é de 18 Ω. Nessas condições, o valor da corrente elétrica que passa pelo resistor externo deverá ser, em A, de:

• A. 0,25.
• B. 0,50.
• C. 0,75.
• D. 1,00.
• E. 1,50.

A manutenção que permite garantir uma qualidade de serviço desejada, com base na aplicação sistemática de técnicas de análise, utilizando-se de meios de supervisão centralizados ou de amostragem, para reduzir ao mínimo a manutenção preventiva e diminuir a manutenção corretiva é a:

• A. programada.
• B. automática.
• C. não programada.
• D. retomada.
• E. controlada ou preditiva.

Considere um transformador abaixador de 112,5 kVA, 60 Hz, 2200/220 V com os seguintes parâmetros:

A impedância interna equivalente referida ao primário é:

• A. 0,2 + j 0,6.
• B. 0,1 + j 0,03.
• C. 0,2 - j 0,003.
• D. 0,01 - j 0,3.
• E. 0,2 - j 0,6.
