Questões sobre Elétrica / Eletrônica

Os microcontroladores têm sido cada vez mais utilizados na implementação de circuitos digitais devido a suas várias funcionalidades. A respeito das características funcionais gerais de microcontroladores, julgue os itens subsequentes.

Se um microcontrolador possui interface de comunicação I²C, então a comunicação com outros dispositivos pode ser realizada utilizando-se apenas duas linhas de sinal, além da linha de referência.

• C. Certo
• E. Errado

Os microcontroladores têm sido cada vez mais utilizados na implementação de circuitos digitais devido a suas várias funcionalidades. A respeito das características funcionais gerais de microcontroladores, julgue os itens subsequentes.

Linhas de comunicação digital podem ser bidirecionais, configuradas por software.

• C. Certo
• E. Errado

Os microcontroladores têm sido cada vez mais utilizados na implementação de circuitos digitais devido a suas várias funcionalidades. A respeito das características funcionais gerais de microcontroladores, julgue os itens subsequentes.

Unidades lógico-aritméticas de microcontroladores não possuem capacidade de implementar operações de multiplicação, seja por software ou por hardware.

• C. Certo
• E. Errado

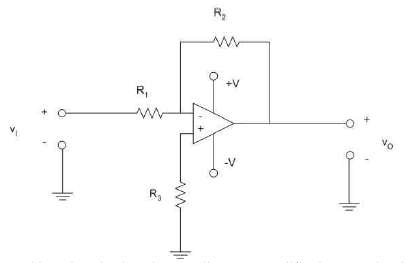

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

O amplificador de tensão mostrado apresenta inversão de fase, ou seja, a tensão de saída tem sinal contrário ao sinal de entrada.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No amplificador de tensão mostrado na figura, o ganho de tensão é igual a R₁/R₂.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Em malha aberta, a largura de banda de um amplificador operacional típico, como o 741, é muito alta, da ordem de dezenas de MHz.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No circuito do amplificador de tensão mostrado, a corrente que atravessa o resistor R₃ é muito baixa, podendo ser desprezada em aplicações típicas.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse amplificador de tensão, utiliza-se um procedimento de realimentação positiva.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Os níveis de saturação da tensão de saída desse circuito dependem dos níveis de tensão de alimentação +V e -V.

• C. Certo
• E. Errado

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse circuito, a corrente que percorre o resistor R₁ é praticamente a mesma que percorre o resistor R₂.

• C. Certo
• E. Errado
