Questões sobre Elétrica / Eletrônica

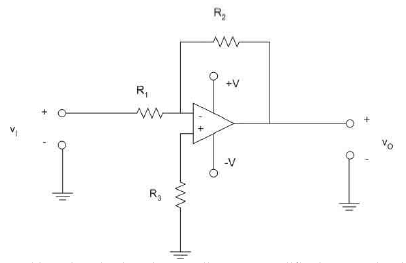

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Um amplificador operacional típico possui ganho de malha aberta baixo, na ordem de 10 vezes.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Resistores conectados em série possuem como resistência equivalente a soma das resistências individuais.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Dois indutores ligados em série possuem como indutância equivalente um valor menor que a menor das indutâncias individuais.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Capacitores de mesma capacitância, conectados em paralelo, possuem como capacitância equivalente a soma das capacitâncias individuais.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Na associação de capacitores em série, os capacitores estão, necessariamente, submetidos à mesma tensão.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Na associação em paralelo de dois capacitores com a mesma capacitância, as cargas armazenadas em cada capacitor são diferentes.

• C. Certo
• E. Errado

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Dois indutores ligados em série em um circuito são percorridos pela mesma corrente.

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Uma porta OU EXCLUSIVO (exclusive or), com duas entradas, só terá nível lógico alto (1) na saída se ambas as entradas estiverem submetidas a níveis lógicos distintos.

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Para uma porta E (and) apresentar nível lógico baixo (0) em sua saída, basta que uma das entradas esteja em nível baixo (0).

• C. Certo
• E. Errado

Apesar do uso cada vez mais difundido de microcontroladores em aplicações digitais diversas, para implementação de determinados circuitos digitais ainda se pode utilizar portas lógicas. A respeito de portas lógicas básicas, julgue os itens subsequentes.

Uma porta E (and) com duas entradas curto-circuitadas se comporta como uma porta inversora.

• C. Certo
• E. Errado
