Questões sobre Elétrica / Eletrônica

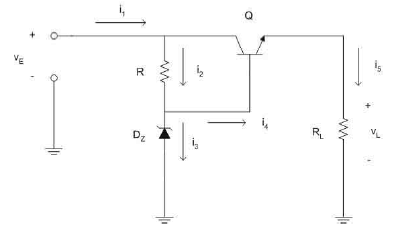

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nessa configuração, pequenas variações da resistência de carga R_L podem causar variações relativamente grandes da tensão v_L.

• C. Certo
• E. Errado

Para se evitar que pessoas recebam descarga elétrica ao tocarem algum equipamento elétrico, é feita uma ligação das carcaças desses equipamentos à terra, denominada aterramento. Acerca das funções do aterramento, assinale a opção correta.

• A. Fornece altas correntes a equipamento elétrico.
• B.

  Possibilita que equipamentos elétricos acumulem carga estática para seu bom funcionamento.

• C. Oferece ligação de baixa resistência com a terra.
• D.

  Pode ser feito, provisoriamente, ligando-se o fio terra a uma tubulação de plástico.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

No transistor Q, a corrente no terminal de dreno é controlada pela corrente no terminal de porta.

• C. Certo
• E. Errado

Considere uma máquina de lavar roupas ligada a uma tomada elétrica disponibilizada na área de serviço de um prédio residencial e abastecida de água por meio de tubo de borracha sintética, que apresenta uma passagem de corrente para sua estrutura externa.

Assinale a opção que apresenta a medida correta para evitar que usuários tomem choque ao tocarem nessa estrutura.

• A.

  Colocar a máquina sobre pés metálicos e sua caixa externa ligada a um condutor de aterramento.

• B.

  Substituir o disjuntor que fornece energia à tomada elétrica por um de menor valor.

• C.

  Substituir o disjuntor que fornece energia à tomada elétrica por um de maior valor.

• D.

  Inverter a ligação da máquina de lavar roupas na tomada elétrica.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

O circuito mostrado não apresenta proteção contra curto-circuito de saída.

• C. Certo
• E. Errado

Depois de passar pela resistência aquecida, a água é imediatamente utilizada, não havendo reservatório para sua acumulação. Essa informação diz respeito a

• A. sistema de aquecimento solar.
• B. chuveiro elétrico.
• C. boilers.
• D. caldeira elétrica a jato de água.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A tensão v_L será ligeiramente inferior à tensão de ruptura do diodo zener D_Z.

• C. Certo
• E. Errado

Em um edifício residencial, o chuveiro elétrico de um dos apartamentos não aquece a água. Sabendo-se que a ligação elétrica dos apartamentos é idêntica, que o chuveiro está corretamente ligado a uma tomada elétrica, que a pressão de água difere entre os apartamentos e que, nos demais, os chuveiros funcionam adequadamente, assinale a opção que NÃO corresponde a uma possível causa dessa pane.

• A.

  Está desativado o disjuntor ao qual o chuveiro elétrico é conectado.

• B.

  Não passa corrente elétrica na resistência interna do chuveiro elétrico em pane.

• C.

  A concessionária local não está fornecendo energia elétrica para o prédio.

• D.

  Não há pressão de água sufi ciente para acionar a resistência do chuveiro elétrico.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

• C. Certo
• E. Errado

Em relação aos objetivos do sistema de aterramento, julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.

I – Minimiza os riscos pessoais, como choque elétrico, no caso de defeito interno no equipamento elétrico.

II – Oferece um percurso preferencial entre o ponto de ocorrência de uma descarga atmosférica em objeto exposto e o solo.

III– Não protege o equipamento elétrico de descargas eletrostáticas, deixando-o suscetível à ocorrência de centelhas.

A seqüência correta é:

• A. F, V, F.
• B. V, V, F.
• C. V, F, F.
• D. F, F, F.
