Questões sobre Elétrica / Eletrônica

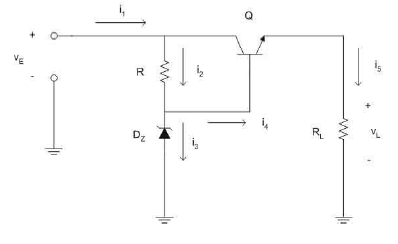

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nesse circuito, a tensão de carga v_L pode ser superior à tensão v_E de entrada do regulador.

• C. Certo
• E. Errado

A interrupção da passagem da corrente elétrica por seccionamento e a proteção contra curtos-circuitos ou sobrecargas são realizadas, respectivamente, por aparelhos de

• A. comando e proteção dos circuitos.
• B. vigilância por câmeras e proteção dos circuitos.
• C. medição e proteção dos circuitos.
• D.

  geração de energia (geradores) e proteção dos circuitos.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Caso a tensão v_E varie, se o diodo zener permanecer na região de ruptura, então a tensão v_L ficará praticamente constante.

• C. Certo
• E. Errado

Assinale a opção que apresenta um dispositivo usado na proteção dos circuitos elétricos, ou simplesmente proteção elétrica.

• A. tomada elétrica
• B. disjuntor
• C. interruptor unipolar
• D. voltímetro

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A corrente i₅ é igual a i₁ – i₃.

• C. Certo
• E. Errado

Assinale a opção que NÃO apresenta um aparelho de comando dos circuitos elétricos.

• A. tomada elétrica
• B. disjuntor
• C. interruptor unipolar
• D. voltímetro

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

Uma estação de retrabalho e solda a ar quente permite realizar a solda e a dessolda de componentes SMD e BGA.

• C. Certo
• E. Errado

O esquema apresentado na fi gura abaixo representa trecho constitutivo de um circuito de iluminação e pode ser designado como "subcircuitos" ou circuitos parciais. O condutor neutro é sempre ligado ao receptáculo da lâmpada. O condutor fase alimenta o interruptor. O condutor de retorno liga o interruptor ao receptáculo da lâmpada.

F – fi o fase

N – fi o neutro

R1, R2, R3 – resistências

Com base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.

• A.

  ponto de luz e interruptor de uma seção

• B.

  ponto de luz no teto, arandela e interruptor de duas seções

• C.

  lâmpada comandada por three-way (interruptor paralelo)

• D.

  lâmpada comandada por three-way e four-way

No desenvolvimento de um projeto eletrônico, inicialmente concebe-se a estrutura do circuito, em seguida realizam-se cálculos para dimensionamento dos dispositivos e, finalmente, realizam-se simulações do circuito utilizando-se software CAD. Caso as simulações indiquem que os resultados esperados foram alcançados, parte-se para a implementação física do circuito, ou seja, a construção de um protótipo. A respeito de aspectos relacionados à construção de protótipos de circuitos eletrônicos, julgue os próximos itens.

Para montagens utilizando dispositivos SMD, é necessário furar a placa do circuito impresso nos locais onde esses dispositivos serão fixados.

• C. Certo
• E. Errado

Assinale a opção que indica a lâmpada formada por um fi lamento metálico (tungstênio), alojado no interior de um bulbo de vidro sob vácuo, ou com gases quimicamente inertes em seu interior, e que produz luz quando o seu fi lamento é aquecido pela passagem de corrente devido ao efeito Loule.

• A. incandescente
• B. a vapor de mercúrio
• C. fluorescente
• D. a vapor de sódio
