Questões sobre Metalurgia

Considere o desenho abaixo.

Para que se tenha o alinhamento perfeito da parede, a linha deve estar afastada da aresta do bloco em

• A.

  1.000 mm.

• B.

  100 mm.

• C.

  10 mm.

• D.

  1.0 mm.

• E.

  0.1 mm.

Considere o desenho abaixo.

A linha tracejada que aparece na figura mede

• A.

  5,00 m.

• B.

  6,00 m.

• C.

  7,00 m.

• D.

  8,00 m.

• E.

  9,00 m.

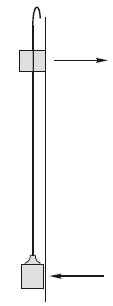

Considere o desenho abaixo.

A distância existente entre o corpo do prumo de face e a linha vertical é de:

• A.

  1,0 cm.

• B.

  1.000 mm.

• C.

  100 mm.

• D.

  10 mm.

• E.

  1.0 mm.

Considere as seguintes afirmações:

I. Águas pluviais são águas de chuvas.

II. As válvulas de descarga não podem ter pressão inferior a 400 KPa.

III. Tubos de cobre são fabricados em três classes distintas: residencial, gás e indústria e são representados, respectivamente pelas letras E, A e I.

IV. O condutor neutro deve ter a cor amarela.

V. Em circuito de tomadas e de força, os condutores de cobre devem ter seção mínima de 0,75 mm².

Está correto o que se afirma APENAS em

• A.

  I e II.

• B.

  II e IV.

• C.

  I e III.

• D.

  III e IV.

• E.

  III e V.



Uma chapa de aço médio carbono está sendo soldada pelo processo de arco elétrico com eletrodo revestido, conforme indicado na figura acima. Esse processo é conhecido na norma AWS pela sigla SMAW e o eletrodo que está sendo usado, segundo essa mesma norma, é o E 7020. Com referência a essa soldagem, julgue os itens a seguir, relativos às várias partes que compõem o processo e ao tipo de eletrodo escolhido.

Com o eletrodo descrito, somente é possível soldar nas posições plana e horizontal.

• C. Certo
• E. Errado



Uma chapa de aço médio carbono está sendo soldada pelo processo de arco elétrico com eletrodo revestido, conforme indicado na figura acima. Esse processo é conhecido na norma AWS pela sigla SMAW e o eletrodo que está sendo usado, segundo essa mesma norma, é o E 7020. Com referência a essa soldagem, julgue os itens a seguir, relativos às várias partes que compõem o processo e ao tipo de eletrodo escolhido.

O eletrodo considerado é do tipo celulósico.

• C. Certo
• E. Errado

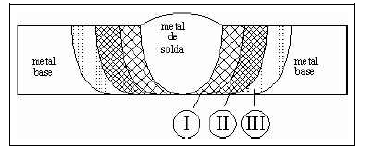

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

As zonas I, II e III entre o metal de solda e o metal-base compõem a zona termicamente afetada pelo calor (ZTA).

• C. Certo
• E. Errado

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

A zona I é a zona superaquecida caracterizada pela presença de grãos grossos.

• C. Certo
• E. Errado

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

II mostra a zona martensítica, que é caracterizada pela presença de uma microestrutura muito dura.

• C. Certo
• E. Errado

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

A zona III é a zona intercrítica onde as temperaturas do material-base, por ocasião da soldagem, atingiram valores interiores à zona crítica e possui uma microestrutura ferrítica-perlítica na qual a perlita se esferoidizou.

• C. Certo
• E. Errado
