Questões sobre Metalurgia

Um trecho da tubulação de uma rede de água potável foi fabricado conforme o desenho isométrico acima. Nesse trecho, existem vários acessórios de tubulação montados para viabilizar sua condição operacional. Com base nessa montagem, julgue os próximos itens.

A união entre os vários trechos de tubos e dos acessórios foi feita por junta roscada.

• C. Certo
• E. Errado

Um trecho da tubulação de uma rede de água potável foi fabricado conforme o desenho isométrico acima. Nesse trecho, existem vários acessórios de tubulação montados para viabilizar sua condição operacional. Com base nessa montagem, julgue os próximos itens.

Esse trecho de rede possui dois drenos e um suspiro.

• C. Certo
• E. Errado

Um trecho da tubulação de uma rede de água potável foi fabricado conforme o desenho isométrico acima. Nesse trecho, existem vários acessórios de tubulação montados para viabilizar sua condição operacional. Com base nessa montagem, julgue os próximos itens.

A válvula V1 é uma válvula do tipo globo.

• C. Certo
• E. Errado

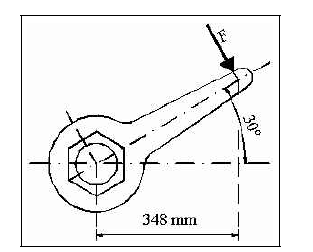

A figura acima mostra uma chave-soquete com sextavado interno que será usada por um mecânico para aperto de parafusos. Considerando que sen(30o ) = 0,50 e cos(30o) = 0,87, julgue os itens a seguir.

O braço de alavanca da chave-soquete é de 500 mm.

• C. Certo
• E. Errado

A figura acima mostra uma chave-soquete com sextavado interno que será usada por um mecânico para aperto de parafusos. Considerando que sen(30o ) = 0,50 e cos(30o) = 0,87, julgue os itens a seguir.

Se aplicar à chave um torque de 40 N.m, o mecânico estará fazendo um esforço equivalente a 200 N.

• C. Certo
• E. Errado

O desenho acima ilustra uma vista em corte de um laminador de chapas. Considerando que uma chapa de aço ABNT 1015 está sendo laminada a quente, julgue os próximos itens.

O laminador que está sendo utilizado é do tipo duo e os cilindros estão girando no mesmo sentido e na mesma velocidade.

• C. Certo
• E. Errado

O desenho acima ilustra uma vista em corte de um laminador de chapas. Considerando que uma chapa de aço ABNT 1015 está sendo laminada a quente, julgue os próximos itens.

A laminação está sendo feita a quente porque a redução de espessura é grande e, nessa condição, a microestrutura do material (CFC) é mais adequada ao processo.

• C. Certo
• E. Errado

O desenho acima ilustra uma vista em corte de um laminador de chapas. Considerando que uma chapa de aço ABNT 1015 está sendo laminada a quente, julgue os próximos itens.

Se a laminação fosse feita a frio, os grãos do material da chapa ficariam alongados e encruados.

• C. Certo
• E. Errado

O desenho acima ilustra uma vista em corte de um laminador de chapas. Considerando que uma chapa de aço ABNT 1015 está sendo laminada a quente, julgue os próximos itens.

Se o material a ser laminado fosse alumínio com 6 mm de espessura, seria mais econômico fazer a laminação a frio.

• C. Certo
• E. Errado

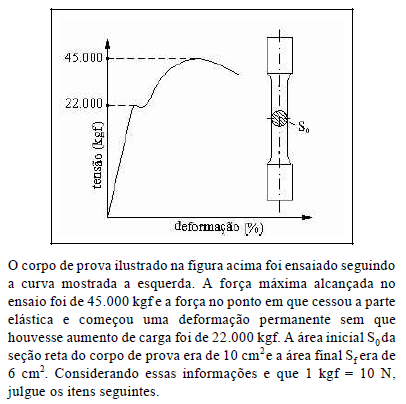

O limite de escoamento do material do corpo de prova é igual a 220 N/mm2.

• C. Certo
• E. Errado
