Questões sobre Metalurgia

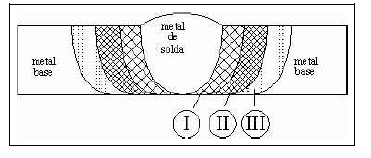

A soldagem mostrada no desenho acima se refere a uma soldagem no aço ABNT 1020, que é um aço doce. No desenho, estão assinaladas as várias zonas que compõem a soldagem desse material. No contexto da metalurgia da soldagem do aço doce, julgue os seguintes itens.

A linha que assinala a transição entre o metal de solda e a zona I é denominada linha de fusão.

• C. Certo
• E. Errado

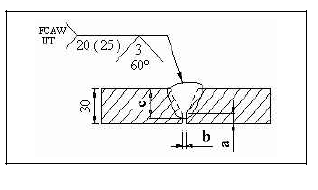

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O processo de soldagem que será utilizado é o arame tubular.

• C. Certo
• E. Errado

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

Essa solda vai ser ensaiada por radiografia industrial.

• C. Certo
• E. Errado

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O nariz da solda mede 3 mm.

• C. Certo
• E. Errado

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O afastamento de raiz mede 5 mm.

• C. Certo
• E. Errado

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O cordão de solda tem uma penetração total de 25 mm.

• C. Certo
• E. Errado

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

A vareta que está sendo usada é uma vareta de bronze.

• C. Certo
• E. Errado

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

A lata de fluxo está sendo utilizada para que o fluxo remova a oxidação e outras impurezas da superfície dos tubos.

• C. Certo
• E. Errado

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

Considere que a regulagem da chama seja a neutra. Nesse caso, a proporção de oxigênio para acetileno será de 1:1.

• C. Certo
• E. Errado

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

A mangueira de oxigênio tem a cor vermelha e a de acetileno tem a cor verde.

• C. Certo
• E. Errado
