Observe o trecho da programação de um CLP que utilizou a linguagem ladder:

Ao converter para a linguagem STL, tem-se:

• A.

  Load A And no B Set D Load no C Reset E

• B.

  Load no C Or (A And no B) Set D Reset E

• C.

  Load A And no B And no C Set D Reset E

• D.

  Load A And no (B Or C) Set D Reset E

• E. Load A And no (B And C) Set D Reset E

Observe a fiqura a sequir:

A figura acima ilustra um multiplexador de 4 entradas e 1 saída, onde S1 é o bit mais significativo do sinal de controle. O Mapa de Karnaugh que corresponde ao sinal lógico Y é:

• A.
• B.
• C.
• D.
• E.

Para o comando de um atuador hidráulico que permita o controle do avanço e do recuo, podendo parar em qualquer posição do seu curso, deve-se utilizar uma válvula direcional com:

• A.



• B.



• C.



• D.



• E.



A função  ao ser minimizada em termos de soma de produtos, pode ser implementada, sem contar as portas inversoras utilizadas, com:

• A. uma porta AND de duas entradas e uma porta OR de duas entradas.
• B. uma porta AND de duas entradas e uma porta OR de duas entradas.
• C. três portas AND de duas entradas e uma porta OR de três entradas.
• D. uma porta OR de duas entradas
• E. uma porta OR de três entradas

Denomina-se válvula de controle as que têm como característica o acionamento

• A. automático, com regulagem de posição de abertura
• B. automático, com posição aberta ou fechada.
• C. manual, com regulagem de posição de abertura.
• D. manual, com posição aberta ou fechada
• E. temporizado, com posição aberta ou fechada

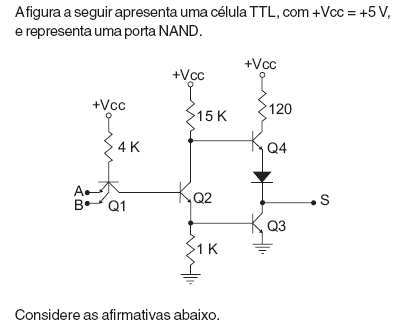

 I - Quando as entradas A e B forem iguais a +5 V, o transistor Q1 estará cortado.

II - O transistor Q4 é útil para permitir a drenagem de corrente pela saída S quando existir uma carga resistiva conectada entre S e terra.

III - Quando as entradas A e B forem iguais a +2,8 V, o transistor Q3 estará em saturação.

A(s) afirmativa(s) correta(s) é(são):

• A. I, II e III.
• B. II e III, apenas
• C. II e III, apenas
• D. I e II, apenas.
• E. II, apenas

Para avaliar o tipo de aço inoxidável de uma válvula, fez-se um teste com um ímã, que verificou não haver força de atração por campo magnético. A partir desta situação, pode-se afirmar que este aço inoxidável é:

• A. do tipo austenítico
• B. do tipo ferrítico
• C. do tipo martensítico.
• D. isento de cromo
• E. isento de níquel

As linhas desenhadas no campo de um escoamento, de forma que, num dado instante, são tangentes à direção do escoamento em cada ponto do campo são as linhas de:

• A.

  tempo.

• B.

  emissão.

• C.

  trajeto.

• D.

  corrente.

• E.

  convergência.

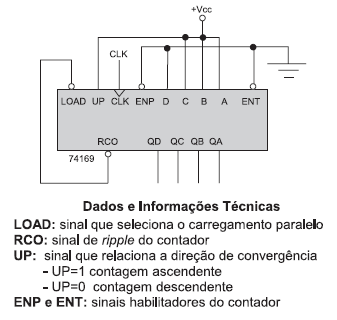

Consedere a figura e os dados a sequir.

Sabendo que o chip 74169 é um contador crescente-decrescente, quantos estados terá a seqüência permanente do circuito acima, que será sempre repetida?

• A. 6
• B. 7
• C. 8
• D. 9
• E. 9

Na análise do escoamento de um fluido em um duto, a perda de carga que gera um diferencial de pressão na linha se deve às forças:

• A.

  inerciais.

• B.

  viscosas.

• C.

  elásticas.

• D.

  de corpo.

• E.

  de elevação.
