Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

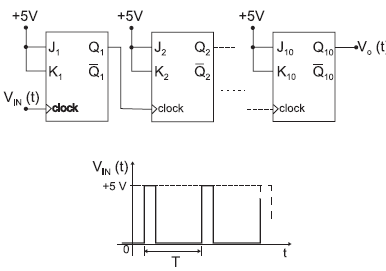

Observe a figura a sequir.

A figura ilustra um circuito contendo 10 flip-flops J-K encadeados e o gráfico do sinal V_IN(t), cujo período T é de 0,01 ms. A tensão de +5V corresponde ao nível lógico 1 e a tensão de 0V, ao nível lógico 0. O período, em ms, do sinal V_O(t) é, aproximadamente

• A. 1,28
• B. 2,56
• C. 5,12
• D. 10,24
• E. 20,48

O gás natural produzido em uma jazida onde é encontrado dissolvido no petróleo ou em contato direto com o petróleo subjacente, saturado de gás, denomina-se gás:

• A.

  seco.

• B.

  livre.

• C.

  residual.

• D.

  associado.

• E.

  não associado.

Um Controlador Lógico Programável (CLP) é constituído, basicamente, por uma entrada e uma saída de dados (ambas acompanhadas das respectivas interfaces), dispositivos de memória e uma Unidade Central de Processamento (UCP). O programa do usuário, que implementa uma lógica de acionamento previamente estabelecida, é armazenado num dos dispositivos de memória. O princípio fundamental de funcionamento do CLP é a execução, por parte da UCP, do ciclo de varredura, que consiste na realização repetitiva de três tarefas. Embora estas tarefas possam variar ligeiramente em função da aplicação, em geral, são:

• A.

  execução do programa, atualização das entradas e impressão dos dados de saída.

• B.

  execução do programa, impressão dos dados e leitura da memória de dados

• C.

  leitura das entradas, execução do programa e atualização das saídas

• D.

  leitura das entradas, leitura das saídas e leitura da memória de dados.

• E.

  atualização das saídas, leitura da memória de dados e atualização das entradas.

O grande Campo de Carmópolis situa-se na região do Alto de Aracaju, na porção emersa sergipana da Bacia de Sergipe- Alagoas. Nesse Alto de Aracaju, em função da reduzida espessura sedimentar, inexistem rochas geradoras de petróleo maduras. Assim, de acordo com os estudos geoquímicos realizados, o petróleo teria migrado, por certa distância, até o Campo de Carmópolis a partir de uma "cozinha" dentro do Baixo de Mosqueiro situado:

• A.

  em terra, em Sergipe.

• B.

  em terra, na região do São Francisco.

• C.

  em terra, em Alagoas.

• D.

  no litoral alagoano.

• E.

  no litoral sergipano.

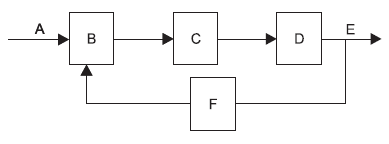

Se o diagrama de blocos da figura acima representa o controle automático de um processo, os blocos e sinais assinalados de A a F correspondem, respectivamente, a:

• A.



• B.
• C.
• D.
• E.

Na perfuração de um poço, tanto para evitar o indesejável fluxo de fluidos da formação para o poço (ou até mesmo um kick ou um blowout) quanto para evitar a indesejável perda do fluido de perfuração para a formação, a pressão hidrostática da lama deve ser mantida dentro dos rigorosos limites superiores e inferiores, correspondentes, respectivamente, às pressões:

• A.

  litostática e de fratura.

• B.

  litostática e de poros.

• C.

  de fratura e litostática

• D.

  de fratura e de poros.

• E.

  de poros e de fratura.

Em um sistema de controle, o sinal pneumático, comparado ao sinal elétrico, apresenta como vantagem a:

• A. capacidade de transmissão sem atraso.
• B. facilidade de interface com o controlador digital.
• C. alta velocidade de propagação do sinal.
• D. baixa perda de carga por velocidade.
• E.

  baixa sensibilidade a interferências eletromagnéticas.

Na fase de produção, o processamento primário do petróleo é a seqüência de operações que tem por objetivo separar o petróleo de outras substâncias, juntamente com ele produzidas nas jazidas, condicionando-o para o armazenamento, o transporte e a entrega. Em condições normais, além do gás natural, quais são estas substâncias?

• A.

  Água e sedimentos.

• B.

  Fluido de perfuração e água.

• C.

  Asfaltenos e fluido de completação.

• D.

  Gás residual e asfaltenos.

• E.

  Emulsões e hidratos.

A espuma é um agente extintor que pode ser utilizado para o combate ao incêndio pleno nos seguintes materiais

• A. tecidos, magnésio e fios energizados
• B. magnésio, fios energizados e vernizes
• C. fios energizados, vernizes e óleos.
• D. vernizes, óleos e tecidos.
• E. óleos, tecidos e magnésio.

Um conversor é definido como um instrumento cuja função é:

• A.

  indicar o valor da quantidade medida enviada pelo detector ou transmissor.

• B.

  indicar o valor obtido pela integração de quantidades medidas sobre o tempo.

• C.

  detectar e transmitir as alterações nas variáveis dos processos.

• D.

  modificar o valor de uma variável que leve diretamente o processo ao valor desejado.

• E.

  receber uma informação na forma de um sinal, alterar esta forma e transmitir.
