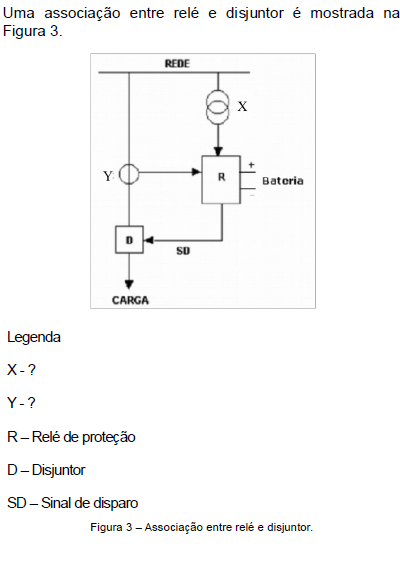

Nesta associação entre relé e disjuntor, os equipamentos X e Y são, respectivamente,

• A. transformador de potencial e transformador de corrente.
• B. transformador de corrente e transformador de potencial.
• C. transformador de potencial e indutor.
• D. indutor e transformador de corrente.

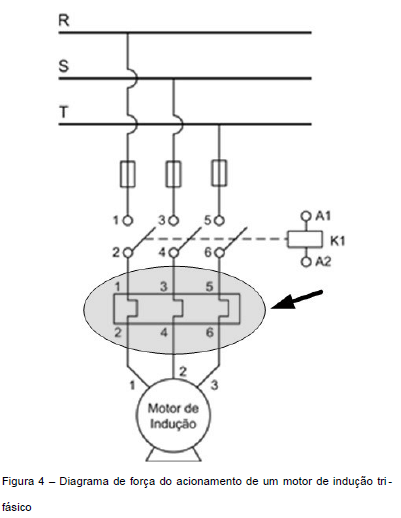

A Figura 4 mostra o diagrama de força do acionamento de um motor de indução trifásico.

O dispositivo destacado e sinalizado com a seta é um

• A. disjuntor.
• B. contator.
• C. fusível.
• D. relé térmico.

A inserção de um entreferro no núcleo de um transformador monofásico não ideal de núcleo linear tem como principal efeito o aumento

• A. da indutância.
• B. da relutância.
• C. do fluxo magnético.
• D. da saturação do núcleo.

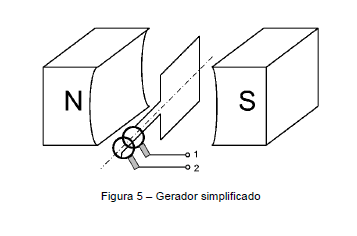

A Figura 5 é uma representação simplificada de um gerador de energia elétrica, no qual uma bobina está totalmente imersa no campo magnético gerado pelos ímãs e gira acionada por uma máquina primária, não mostrada na figura. A tensão gerada pode ser visualizada por meio de um osciloscópio conectado aos terminais 1 e 2.

Qual é a forma de onda que idealmente representa a tensão gerada entre os terminais 1 e 2, para cada rotação completa da bobina?

• A.
• B.
• C.
• D.

Um motor de indução trifásico de 6 polos, 60 Hz, está girando, sob carga, com uma velocidade de 1152 rpm. Qual é o valor do escorregamento?

• A. 1%
• B. 2%
• C. 3%
• D. 4%

A Figura 6 apresenta um equipamento com configuração para medir uma determinada grandeza elétrica.

Qual é a grandeza elétrica medida na configuração mostrada na figura?

• A. Energia
• B. Corrente
• C. Resistência
• D. Tensão

Um transformador de corrente (TC) de 2000-5A é utilizado para medir a corrente de um alimentador. Qual será o valor da corrente no secundário do TC, supondo que a corrente do alimentador seja 1200A?

• A. 5A
• B. 4A
• C. 3A
• D. 2A

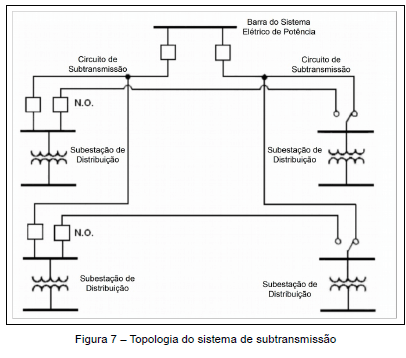

A figura 7 mostra o diagrama unifilar de um sistema de subtransmissão de energia elétrica, localizado entre os sistemas de transmissão e as subestações de distribuição. Eles podem ser construídos em diferentes topologias.

Qual é a topologia adotada para o sistema de subtransmissão mostrado na figura 7?

• A. Anel
• B. Radial
• C. Radial com recurso
• D. Reticulado

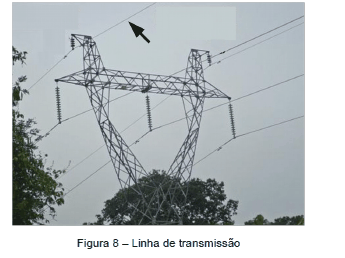

A Figura 8 mostra uma estrutura de linha de transmissão com seus componentes.

Qual é a finalidade do cabo identificado pela seta, na Figura 8?

• A. Condução de corrente de fase.
• B. Condução de corrente de neutro.
• C. Mitigação do efeito corona.
• D. Proteção contra descargas atmosféricas.

O arranjo, ou topologia, de uma subestação é a forma como as linhas, os transformadores e as cargas são conectados, tendo em vista requisitos como manutenção, flexibilidade de operação, confiabilidade e custo. No arranjo denominado barramento simples,

• A. a ocorrência de falhas simples pode ocasionar o desligamento completo da subestação.
• B. o esquema de proteção é considerado o mais complexo dos arranjos.
• C. o custo da subestação é alto, comparado com o custo dos outros arranjos.
• D. a manutenção pode ser feita sem interromper o fornecimento de energia.
