Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Universidade Federal do Goiás (UFGO)

Um dos tipos de manutenção realizados em subestações é a manutenção preditiva, que tem como objetivo predizer/estimar quando deverá ocorrer substituição de um equipamento, durante uma manutenção preventiva. A chave seccionadora é um dos equipamentos que normalmente passam por manutenção preditiva. Qual dos procedimentos, a seguir, faz parte da manutenção preditiva de uma chave seccionadora?

• A. Ajuste e limpeza dos contatos.
• B. Inspeção termográfica.
• C. Lubrificação dos pontos de articulação.
• D. Reaperto das conexões elétricas.

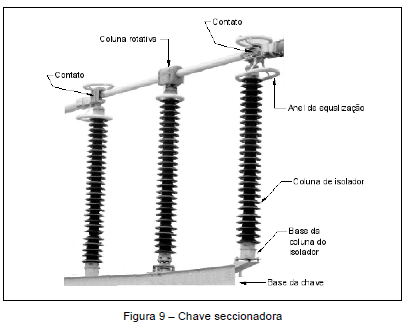

A Figura 9 mostra um tipo de chave seccionadora, utilizado em subestações.

A chave seccionadora representada na Figura 9 é do tipo

• A. com base HH.
• B. com bucha passante.
• C. dupla abertura lateral.
• D. tripolar com comando simultâneo.

Os disjuntores e as chaves seccionadoras são equipamentos de manobra em subestações. Em arranjos de subestações, as chaves seccionadoras

• A. substituem os disjuntores na interrupção de grandes potências de curto-circuito.
• B. são equipamentos de uso restrito à abertura em carga.
• C. estão associadas aos relés para garantir proteção em caso de falta.
• D. são utilizadas para isolar equipamentos ou zonas de barramento.

O disjuntor é classificado de acordo com a tecnologia empregada para a extinção do arco elétrico. Cada tipo tem uma limitação quanto ao nível de tensão em que pode ser utilizado. Que disjuntor pode ser usado em instalações de ultra alta tensão (800 kV)?

• A. Disjuntor a sopro magnético.
• B. Disjuntor a ar comprimido.
• C. Disjuntor a grande volume de óleo.
• D. Disjuntor a pequeno volume de óleo.

Em uma linha de transmissão, uma das atividades de inspeção consiste em

• A. desmatamento da faixa de servidão.
• B. limpeza de isoladores.
• C. verificação da altura dos cabos elétricos.
• D. substituição de para-raios.

O transformador é um dos componentes fundamentais em uma subestação e deve ser submetido a uma variedade de testes e ensaios. Um dos testes aplicados a um transformador é o teste de

• A. resistência ôhmica dos enrolamentos.
• B. resistência ôhmica dos cabos de entrada.
• C. tempo de abertura e fechamento.
• D. tempo de interrupção em ciclos.

Os disjuntores, assim como os transformadores, são submetidos a vários testes antes de ser colocados em operação. A resistência ôhmica de contatos é um dos testes feitos no disjuntor e os dados obtidos em campo são comparados com os valores fornecidos pelo fabricante, para avaliar as condições dos contatos. O equipamento utilizado para realizar as medidas da resistência de contato é o

• A. megger.
• B. micro-ohmímetro.
• C. voltímetro.
• D. megômetro.

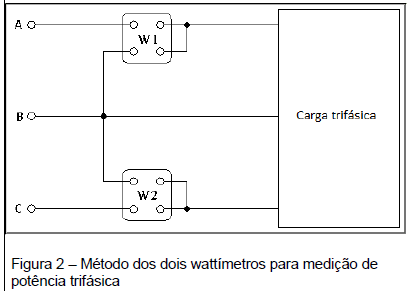

O método dos dois wattímetros é aplicável para medir potência em circuitos trifásicos a três fios e as cargas podem estar conectadas em Y ou Δ. A Figura 2 mostra o esquema de ligação dos wattímetros para medição de potência de uma carga trifásica, conectada em Y, equilibrada.

A tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?

• A. 0 W
• B. 1613 W
• C. 2420 W
• D. 2794 W

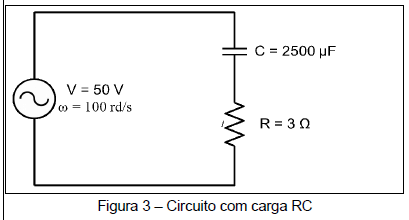

No circuito mostrado na Figura 3, a seguir, uma fonte senoidal com valor eficaz de 50 V e frequência angular de 100 rd/s alimenta uma carga RC com a configuração mostrada.

 Qual é o valor aproximado da energia consumida pelo resistor R, de 3 ohms, em um intervalo de 10 horas?

• A. 1 kWh
• B. 3 kWh
• C. 4 kWh
• D. 5 kWh

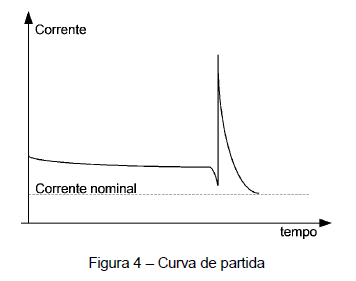

Partida direta, soft starter, partida estrela-triângulo e chave compensadora são métodos de partida de motores de indução. A Figura 4 apresenta a curva típica de um desses métodos.

Qual é o método de partida de motor de indução ilustrado pela Figura 4?

• A. Chave compensadora.
• B. Estrela-triângulo.
• C. Partida direta.
• D. Soft-starter.
