Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Universidade Federal do Goiás (UFGO)

As correntes parasitas de Foucault produzem perdas no núcleo dos transformadores. Essas correntes parasitas são explicadas pela Lei de

• A. Ampère.
• B. Coulomb.
• C. Faraday.
• D. Gauss.

A tensão aplicada aos terminais do estator de um motor de indução trifásico, durante o ensaio de rotor bloqueado, deve ser

• A. igual à nominal.
• B. 20% maior que a nominal.
• C. 50% maior que a nominal.
• D. menor que a nominal.

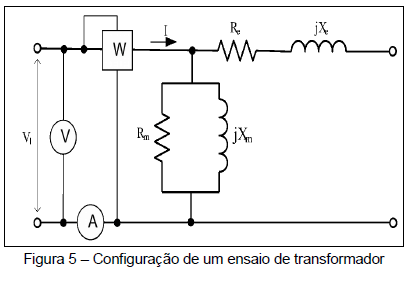

A Figura 5 mostra o circuito equivalente e a configuração de um ensaio realizado em um transformador monofásico.

Os valores obtidos do ensaio mostrado são a tensão de alimentação, V₁, a potência P e a corrente I. Que tipo de perda pode ser determinada por intermédio desse ensaio?

• A. Perda no núcleo.
• B. Perda nos enrolamentos primários.
• C. Perda nos enrolamentos secundários.
• D. Perda por atrito.

A razão entre a demanda máxima em um intervalo de tempo especificado e a carga instalada na unidade consumidora é a definição de

• A. demanda contratada.
• B. fator de carga.
• C. carga contratada.
• D. fator de demanda.

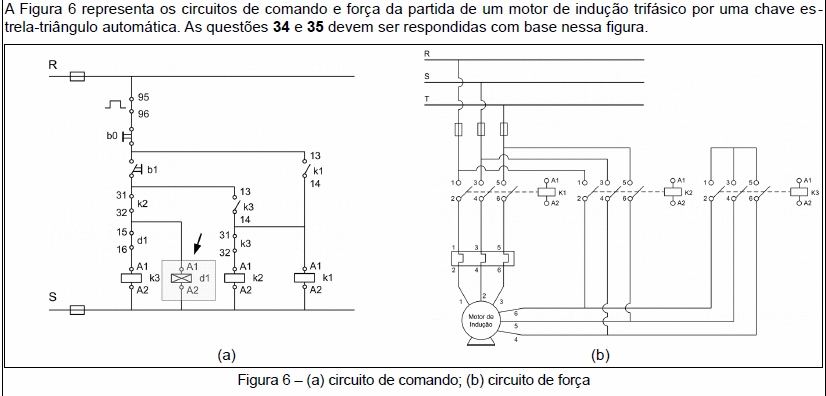

Na Figura 6, o dispositivo destacado e sinalizado pela seta é a bobina de acionamento eletromagnético

• A. da botoeira.
• B. do contator.
• C. do relé de tempo.
• D. do relé térmico.

Após a partida do motor, quais bobinas permanecem ligadas para manter o motor na configuração triângulo (delta)?

• A. k1, k2 e k3
• B. k1 e k3
• C. k2 e k3
• D. k1 e k2

Considere uma subestação como um circuito elétrico em alta tensão. Os equipamentos ligados em paralelo e em série ao circuito são, respectivamente,

• A. transformador de corrente e transformador de potencial.
• B. para-raios e chave seccionadora.
• C. chave seccionadora e transformador de potencial.
• D. disjuntor e transformador de corrente.

Na atividade de manutenção de subestações vários equipamentos são necessários. Um desses equipamentos é o micro-ohmímetro, que é utilizado para medir a

• A. resistência de contato de disjuntores.
• B. relação de transformação de transformadores.
• C. resistência de isolação de enrolamentos.
• D. rigidez dielétrica do óleo isolante.

Para manutenção em subestações, são realizadas várias atividades. De acordo com a Aneel, as inspeções visuais, termográficas e ensaios do óleo isolante dos equipamentos são atividades mínimas de manutenção

• A. avaliativa.
• B. corretiva.
• C. preditiva.
• D. preventiva.

O transformador de potencial (TP) é usado para reduzir a tensão do circuito primário para níveis compatíveis com a tensão limite dos instrumentos de medição e proteção.

Uma de suas características é o Fator de Correção de Relação (FCR), que é utilizado para corrigir o erro entre o valor real e o nominal da tensão primária. Qual é o valor percentual aproximado do FCR de um TP cujos valores nominais de tensão são 13.800 V para o primário e 115 V para o secundário, e cuja tensão real no secundário é 110 V, para uma tensão real de 13.420 V no primário?

• A. 107,5%
• B. 101,7%
• C. 98,4%
• D. 93,0%
