Questões de Engenharia Cartográfica e de Agrimensura

Na aerofotogrametria, a calibração de câmeras é o processo para conhecer a câmera, matematicamente, e utilizando-se de modelos matemáticos, determinar anomalias.

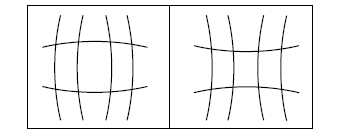

Considerando as anomalias possíveis e analisando a figura, é correto afirmar que a inconsistência ilustrada é uma

• A. aberração esférica.
• B. aberração cromática.
• C. distorção radial simétrica.
• D. distorção tangencial ou descentrada.
• E. paralaxe.

A série Landsat gerou a maior base de imagens orbitais do mundo, tanto em abrangência espacial quanto temporal. Suas imagens vêm dando suporte a muitos estudos sobre o monitoramento de mudanças da cobertura da terra e uso do solo. Com relação a alguns dos sensores dessa série, é correto afirmar que

• A. o sensor ETM+, a bordo do Landsat-5, foi o responsável pelo maior período de imageamento da série.
• B. o sensor OLI, a bordo do Landsat-8, apresenta 7 bandas, sendo 5 com resolução espacial de 60 m.
• C. a banda pancromática do Landsat-8 está localizada em uma janela espectral maior que a da banda pancromática do Landsat-7.
• D. a área abrangida por um pixel de uma banda espectral do Landsat-7 sensor ETM+ é de 30 m2.
• E. a banda pancromática do Landsat-8 possui resolução espacial maior que suas bandas espectrais, sendo mais estreita, espectralmente, que a banda pancromática do Landsat-7.

Sobre o conceito de Sistemas e Redes Geodésicas, é correto afirmar que:

• A. Sistema Geodésico está definido no espaço celeste, enquanto Rede Geodésica está definida no espaço abstrato;
• B. Sistema Geodésico está definido no espaço abstrato, enquanto Rede Geodésica está definida no espaço físico;
• C. Sistema Geodésico é a realização da Rede Geodésica, portanto, estão definidos no mesmo espaço;
• D. Rede e Sistemas Geodésicos estão definidos no mesmo espaço, pois são sinônimos;
• E. Rede e Sistemas Geodésicos estão definidos no espaço geométrico pertencente ao elipsoide de revolução.

Em sensoriamento remoto, as imagens podem ser categorizadas segundo suas características. Existem, basicamente, 4 principais características que são descritas em termos de resolução: espacial, espectral, radiométrica e temporal. Em relação a essas resoluções, é correto afirmar que

• A. a resolução radiométrica indica a capacidade de distinguir pixels; quanto maior o número de pixels, melhor a resolução radiométrica.
• B. a resolução espacial utiliza o Instantaneous Field Of View (IFOV) como métrica.
• C. a resolução radiométrica é a frequência de revisita dos sensores.
• D. a resolução temporal é fundamental para detectar detalhes nas imagens.
• E. a resolução espectral é determinada pela capacidade do detector em distinguir a dimensão dos objetos na superfície terrestre.

As Redes Geodésicas tiveram uma evolução, passando do estado passivo para o estado ativo. Considerando os dois tipos de rede, é correto afirmar que:

• A. as redes ativas devem ter prioridade de uso em relação às redes passivas;
• B. as redes ativas são de uso mais complexo, pois apresentam dificuldade aos usuários na ocupação das estações que as compõem;
• C. as redes passivas facilitam o processamento das observações, pois erros são eliminados quando da ocupação das suas estações;
• D. não existe diferença no uso das redes, pois ambas são de natureza geodésica;
• E. o emprego das redes ativas exige, por parte dos usuários, mais equipamentos do que as redes passivas.

Em fotogrametria, o trabalho realizado em campo, com o uso de fotografias aéreas, destinado à identificação, localização, denominação e esclarecimentos de acidentes naturais e artificiais, é conhecido como

• A. Apoio suplementar.
• B. Aerotriangulação.
• C. Restituição.
• D. Orientação exterior.
• E. Reambulação.

Considere as coordenadas curvilíneas geodésicas de uma estação geodésica em 2 sistemas geodésicos de referência distintos. Os dois sistemas são de natureza geocêntrica, mas apresentam elipsoides diferentes. Nesse caso, os parâmetros de translação - Dx,Dy,Dz - entre os sistemas têm valores:

• A. indeterminados;
• B. iguais a zero;
• C. diferentes de zero;
• D. não são possíveis de calcular;
• E. os parâmetros só podem ser obtidos em coordenadas curvilíneas.

Com relação à integração de sensoriamento remoto e fotogrametria aos Sistemas de Informações Geográficas (SIG), é correto afirmar que

• A. a resolução espacial das imagens dos satélites Geoeye-2 e WorldView-2 permitem a atualização de cartas na escala 1:1000.
• B. a análise de dados de sensoriamento remoto é melhorada pela incorporação de modelos digitais do terreno.
• C. atualmente, a utilização de imagens orbitais de alta resolução espacial para geração de mapas em escalas maiores que 1:1000 é amplamente aceita.
• D. devido à alta acurácia posicional, os dados de sensores remotos de alta resolução espacial podem ser incorporados a bases de dados cartográficos sem tratamento geométrico.
• E. a restituição objetiva a representação das diversas feições naturais ou artificiais existentes no terreno, extraindo-as sem a necessidade de referenciá-las.

Vários são os modelos geométricos que podem ser usados para representar a Terra, como, por exemplo, o plano, a esfera, o elipsoide de revolução (ou esferoide) e, ainda sem aplicação prática, o elipsoide escaleno. Sobre o possível relacionamento entre esses modelos, é correto afirmar que:

• A. o esferoide representa o Equador como um círculo;
• B. para fins práticos, o modelo esférico tem de circunscrever os modelos elipsódicos;
• C. os valores de comprimento no Equador para o modelo plano e para o esferoidal são iguais;
• D. tanto o esferoide quanto o elipsoide escaleno apresentam, para toda a superfície, o mesmo valor de área;
• E. os valores entre o modelo plano e o modelo esférico só se diferenciam quando os pontos não se encontram sobre a superfície.

Um conjunto de fotografias de determinado voo aerofotogramétrico foram obtidas na escala média de 1:25 000. As fotografias geradas têm medidas de 23 cm x 23 cm, e as fotografias consecutivas têm uma superposição longitudinal aproximada de 60%.

Assinale a alternativa que apresenta, em metros, o comprimento da Aerobase.

• A. 576.
• B. 1 576.
• C. 3 450.
• D. 2 840.
• E. 2 300.
