Questões de Engenharia Cartográfica e de Agrimensura

O processo de construção de dados espaciais atualmente tem forte componente digital. O processo fotogramétrico não poderia ser diferente. Dentre as diversas fases que constituem todo esse processo, tem relevância a de Restituição Digital. Nesse sentido, é correto afirmar sobre a Restituição Digital que:

• A. é uma fase com restrições, pois como as imagens são bidimensionais, a restituição ficará restrita ao espaço 2D;
• B. a fase de georreferenciamento das imagens digitais elimina a fase de fototriangulação, pois através dela as imagens já se encontram associadas ao sistema terrestre;
• C. a construção de modelos digitais de superfície e a ortorretificação das imagens são possíveis depois da execução da Restituição Digital;
• D. o cálculo da paralaxe estereoscópica é fundamental para sua execução;
• E. por ser um processo totalmente digital, não necessita realizar as fases de orientação interior e exterior.

O processamento de imagens digitais pode ter várias abordagens em termos de sequência de processamento. Mas, de modo geral, podem-se identificar 3 agrupamentos de operações a executar. São eles: o pré-processamento das imagens; as técnicas de realce – e, nesse grupo, podem-se distinguir as técnicas de transformação nos domínios radiométrico e espacial; e as técnicas de classificação. Para a construção de um mapa temático que tem como níveis de informação o solo, a hidrologia e a vegetação, o responsável pelo processamento empregou:

• A. as operações de correção das imagens, a técnica de realce componentes principais e a técnica de classificação temática por rede neural;
• B. a operação de correção atmosférica, a técnica de realce supervisionada, por ser mais precisa do que a não supervisionada, e a técnica de classificação temática por rede neural;
• C. a operação de correção geométrica, a técnica de realce operações aritméticas e a técnica de classificação temática saturação de cores;
• D. a operação de correção de ruídos, a técnica de realce máxima verossimilhança e a técnica de classificação temática distância de Mahalanobis;
• E. as operações de correção das imagens, a técnica de realce filtros de convolução e a técnica de classificação temática por fusão de imagens.

A geração de Modelos Digitais de Superfície se verifica em duas etapas distintas, que consistem na amostragem ou aquisição dos pontos amostrais e na interpolação ou geração do modelo propriamente dito. Uma das fontes de dados mais frequentemente utilizadas na amostragem são as curvas de isovalor do atributo (tema) a ser modelado devido à grande quantidade de amostras passíveis de coleta. Ao se realizar uma coleta digital a partir de isoípsas, independentemente por técnica vetorial ou matricial, automática ou manual, o espaçamento ideal a ser obtido por generalização cartográfica entre os pontos amostrais deve ser:

• A. igual à distância média entre a isolinha considerada e suas vizinhas;
• B. igual ao erro gráfico na escala de representação dos dados independentemente do relevo;
• C. menor em terrenos planos do que movimentados para caracterizar a pequena variação do relevo;
• D. maior em terrenos acidentados do que em planos devido à declividade acentuada;
• E. maior que a equidistância vertical representada na fonte dos dados.

A construção de um Modelo Digital de Superfície (MDS), no caso, da superfície terrestre, empregou as altitudes diretamente coletadas por técnicas GNSS. O MDS serviu de suporte a estudos hídricos, mas mostrou-se inadequado quando utilizado. O problema ocorrido se deve à:

• A. falha do processo de triangulação de Delaunay;
• B. falha do processamento de interpolação;
• C. falha na perspectiva isométrica do modelo;
• D. incompatibilidade do valor das altitudes coletadas;
• E. incompatibilidade da estrutura de armazenamento do modelo.

Para avaliação da qualidade nos processos de geoinformação, conta-se com a série ISO 19100, produzida pelo Comitê ISO/TC 211 - Geographic information/Geomatics, do qual o Brasil:

• A. não é membro participante nem observador;
• B. é membro participante, mas não é membro financiador;
• C. é membro observador, mas não é membro financiador;
• D. é apenas membro participante;
• E. é apenas membro observador.

Uma das formas usuais de avaliação da qualidade de documentos cartográficos consiste na coleta de pontos sobre o documento considerado e a comparação de sua posição, seu atributo ou validade temporal com a realidade do terreno ou verdade estabelecida. Atualmente essa coleta é realizada, normalmente, por meio de uma digitalização vetorial. Para estabelecimento de parâmetros gerais, foi desenvolvido um teste estatístico, com a técnica de análise de variância, cujas características foram: mesa digitalizadora com resolução de 0,025 mm, 4 operadores; 40 pontos; 2 mídias (papel e filme); 10 repetições, 3.200 digitalizações, sendo que a cada 25 pontos digitalizados a folha era retirada do dispositivo e novamente registrada. Diante da abrangência do estudo e do volume de dados coletados, foi possível estabelecer como diretrizes para um teste de qualidade que:

• A. os erros nos pontos digitalizados são maiores do que nos pontos empregados para registro;
• B. as componentes espacias são correlacionados ou não independentes;
• C. a operação de registro depende muito do tipo de mídia utilizada;
• D. a principal fonte de erro no processo se deve ao fator humano;
• E. os erros encontrados nos pontos digitalizados seguem uma distribuição qui-quadrado.

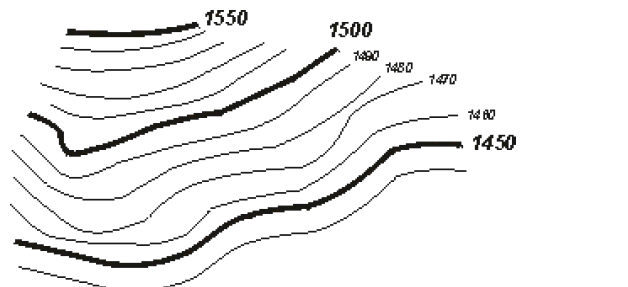

Observe as curvas de nível expostas na figura.

 Assinale, a seguir, a equidistância vertical.

• A. 1 m.
• B. 10 m.
• C. 50 m.
• D. 100 m.

Afirmar que não existe mapa acurado porque é impossível reproduzir a realidade infinita do espaço geográfico por um conjunto limitado de pontos, linhas e polígonos é falso, quando se leva em consideração:

• A. o grau de generalização empregado no mapeamento;
• B. as especificações técnicas definidas por órgãos oficiais;
• C. que mapas são modelos de representação da realidade;
• D. o público-alvo a que se destinam os mapeamentos;
• E. as normas e padrões de qualidade a serem alcançados.

No que tange aos levantamentos cadastrais, relacione adequadamente as colunas a seguir.

1. Acessão.

2. Acreção.

3. Avulsão.

4. Aviventação.

( ) Situação quando uma quantidade de solo é subitamente movida de um proprietário de terra para outro ou quando um curso de água muda seu leito completamente, ou seja, as linhas de propriedade são mantidas.

( ) Situação em que se reanima, fortalece marcos destruídos de vértices, seja pela ação do tempo ou ação de circunstâncias locais.

( ) Nome dado no momento em que uma área de terra adjacente é acrescida quando um corpo de água retrocede, assim como quando ele seca total ou parcialmente.

( ) Quando a água, lenta e imperceptivelmente, deposita materiais no banco de um rio ou outro corpo d’água.

A sequência está correta em

• A. 1, 2, 4, 3.
• B. 3, 2, 4, 1.
• C. 3, 4, 2, 1.
• D. 1, 4, 2, 3.

Um determinado produto cartográfico foi avaliado e reprovado, pois não atingiu o Padrão de Exatidão Cartográfico (PEC) especificado. Essa situação pode ser explicada pelo seguinte aspecto:

• A. a determinação do PEC é independente da componente posicional;
• B. a operação de reambulação não foi adequadamente realizada;
• C. o emprego das tecnologias digitais no processo de produção cartográfica não exige mais o teste de PEC;
• D. a precisão e/ou a tendência inerentes ao documento não são desprezíveis;
• E. o significado de precisão é o mesmo de tendência, portanto o teste executado foi superestimado.
